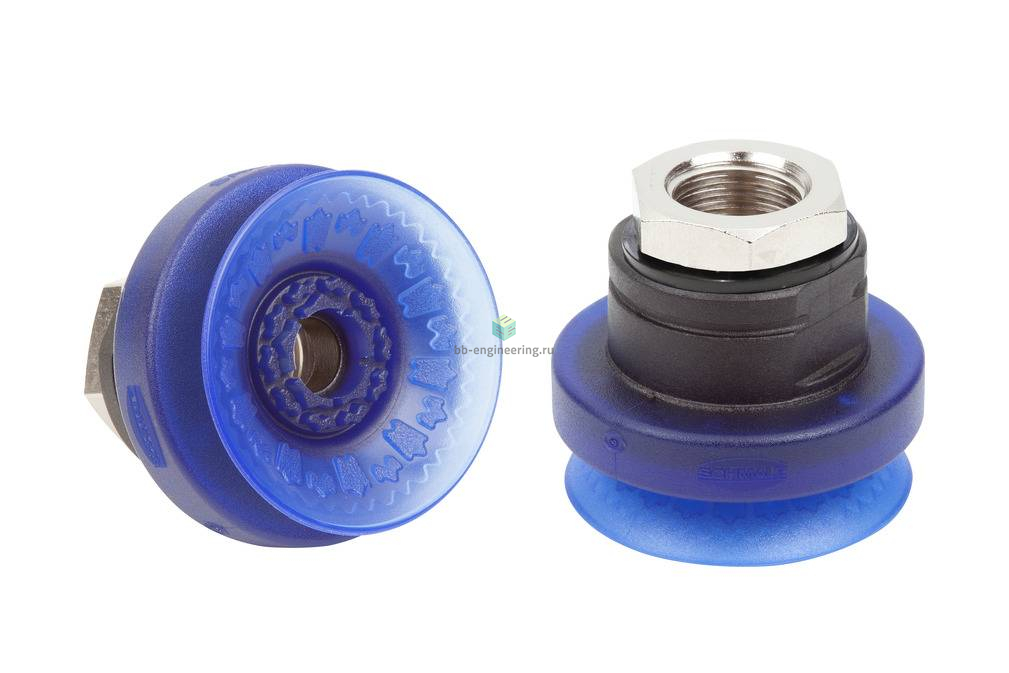

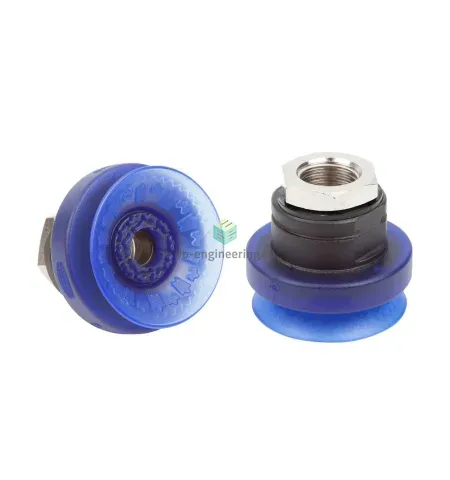

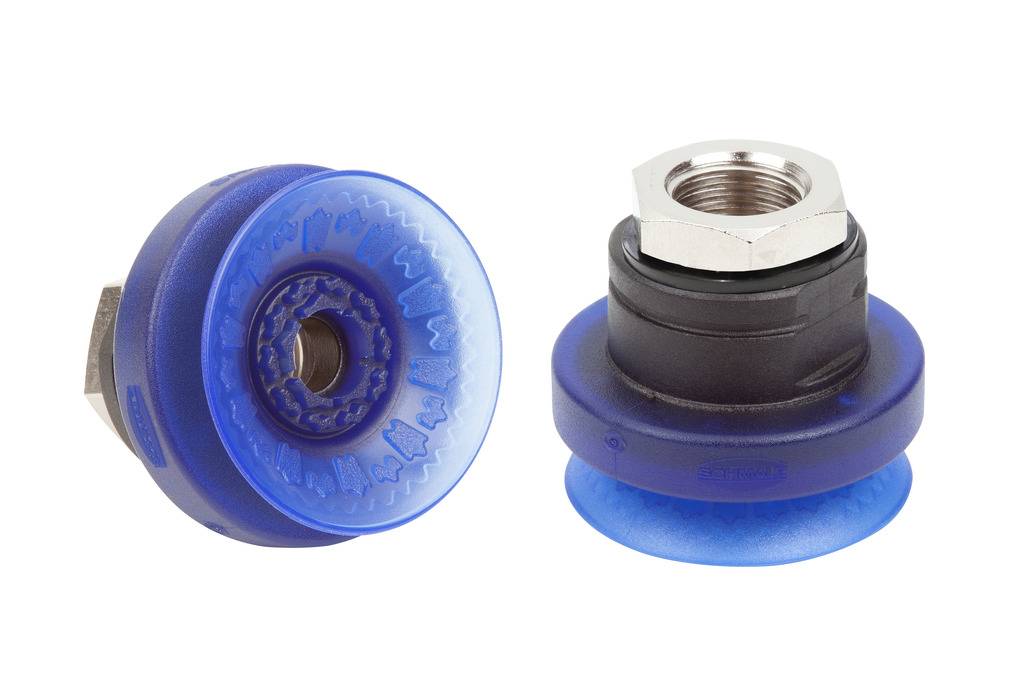

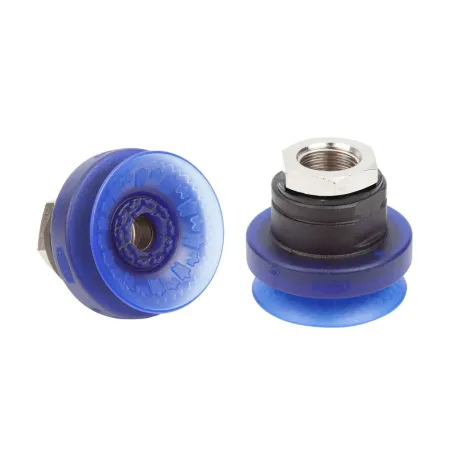

Описание SAX 30 ED-85 G1/4-IG 10.01.19.00179
Bell suction cup (round) for bestadaptation to strongly curved
surfaces
Особенности серии
- Легкие высокоскоростные присоски с требованиями больших удерживающих и поперечных усилий для быстрого перемещения листового металла и частей кузова автомобиля
- Перемещение заготовок с маслянистыми поверхностями
- Погрузка и разгрузка металла CNC и станков для лазерной резки
- Перемещение заготовок на штабелеразборщики
- Перемещение заготовок с выпуклыми поверхностями
- Колоколообразный вакуумный захват со специальной структурой для максимального удерживающего усилия при высоких ускорениях, в частности при работ с промасленными листами
- Легкая конструкция оснастки идеально подходит для задач, требующих высокой скорости работы
- Очень хорошая адаптация к различным контурам заготовок благодаря заметно увеличенному ходу захвата
- Гибкая кромка уплотнения обеспечивает очень хорошую герметизацию даже на необработанных поверхностях заготовок
КОНСТРУКЦИЯ
- Легкая, круглая колоколообразная присоска с гибкой уплотнительной кромкой и оптимальной внутренней структурой (3)
- Износостойкий материал присоски Эластодур (ED-85)
- Вулканизированный соединительный ниппель из усиленного пластика (1) (очень высокая прочность)
- Шпоночная поверхность для легкой и быстрой установки (2)
- Доступны в виде собранных присосок с различными типами соединений

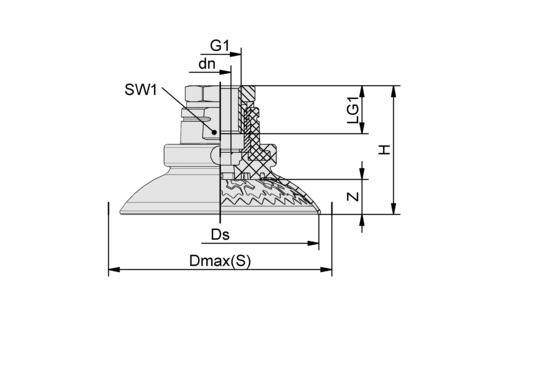

Чертёж
 |
|
Характеристики SAX 30 ED-85 G1/4-IG 10.01.19.00179
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 39 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- колоколообразный
Боковое усилие при номинальном рабочем давлении
- 38 Н
Размер вакуумного захвата
- ø30 мм
Объем присоски
- 3.2 см³
Общие характеристики
Применение
- для листового металла
Материалы
Твердость по Шору
- 85 A
