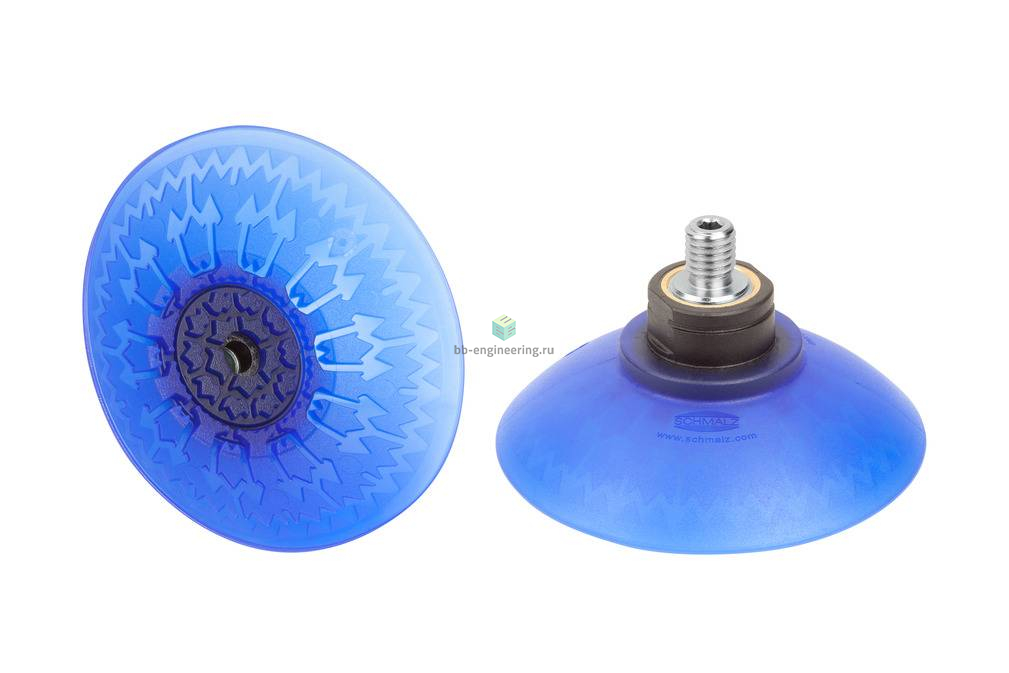

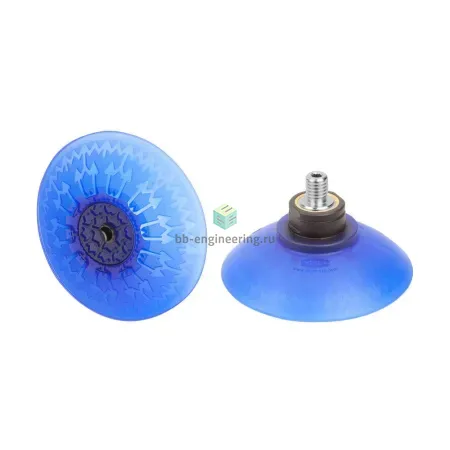

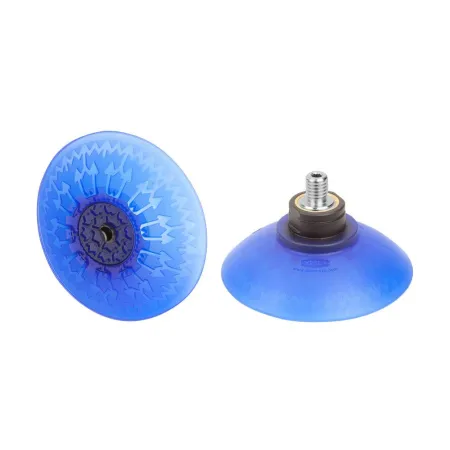

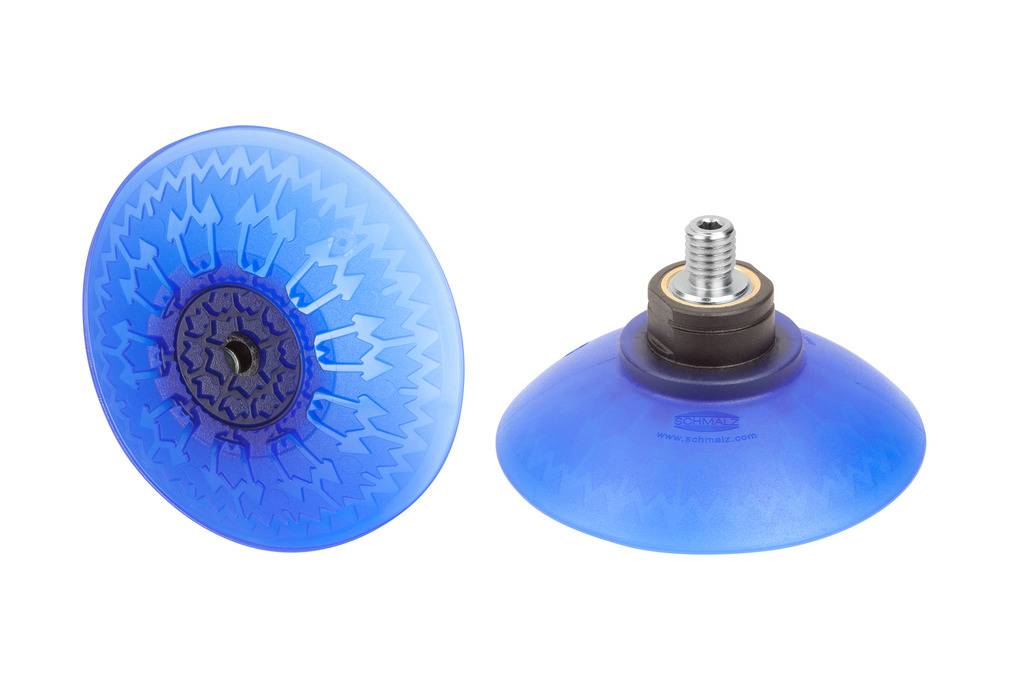

    • SAX 80 ED-85 M10-AG 10.01.19.00224 SCHMALZ - Присоска вакуумная колоколообразная, 80 мм, эластодур, M10

    Написать отзыв
    188871
    Фотография может отличаться от реального товара
    ПроизводительSCHMALZ
    Материал присоски: эластодур • Номинальное усилие удержания: 270Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø80мм • Подключение: M10
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание SAX 80 ED-85 M10-AG 10.01.19.00224

    Bell suction cup (round) for bestadaptation to strongly curved surfaces

    Особенности серии

    • Легкие высокоскоростные присоски с требованиями больших удерживающих и поперечных усилий для быстрого перемещения листового металла и частей кузова автомобиля
    • Перемещение заготовок с маслянистыми поверхностями
    • Погрузка и разгрузка металла CNC и станков для лазерной резки
    • Перемещение заготовок на штабелеразборщики
    • Перемещение заготовок с выпуклыми поверхностями
    • Колоколообразный вакуумный захват со специальной структурой для максимального удерживающего усилия при высоких ускорениях, в частности при работ с промасленными листами
    • Легкая конструкция оснастки идеально подходит для задач, требующих высокой скорости работы
    • Очень хорошая адаптация к различным контурам заготовок благодаря заметно увеличенному ходу захвата
    • Гибкая кромка уплотнения обеспечивает очень хорошую герметизацию даже на необработанных поверхностях заготовок

    КОНСТРУКЦИЯ

    Колоколообразные присоски SAX
    • Легкая, круглая колоколообразная присоска с гибкой уплотнительной кромкой и оптимальной внутренней структурой (3)
    • Износостойкий материал присоски Эластодур (ED-85)
    • Вулканизированный соединительный ниппель из усиленного пластика (1) (очень высокая прочность)
    • Шпоночная поверхность для легкой и быстрой установки (2)
    • Доступны в виде собранных присосок с различными типами соединений

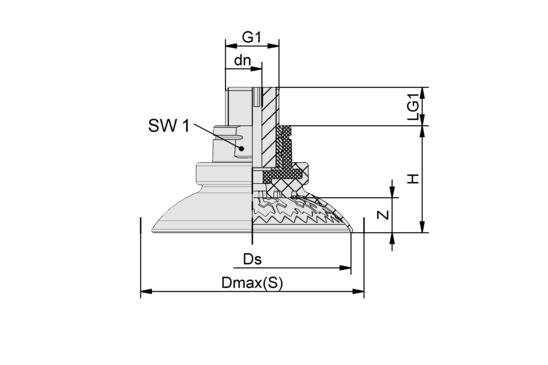

    Чертёж

    SAX 80 ED-85 M10-AG
    Атрибут Значение
    dn 4,10 mm
    Dmax(S) 92,20 mm
    Ds 81 mm
    G1 M10-M
    H 34,50 mm
    LG1 14,50 mm
    SW1 22 mm
    Z (Ход) 13,90 mm

    Характеристики SAX 80 ED-85 M10-AG 10.01.19.00224

    Характеристики вакуумной техники
    Вакуумный захват
    • эластодур
    Номинальное усилие удержания
    • 270 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • колоколообразный
    Боковое усилие при номинальном рабочем давлении
    • 192 Н
    Размер вакуумного захвата
    • ø80 мм
    Объем присоски
    • 51 см³
    Общие характеристики
    Применение
    • для листового металла
    Массо-габаритные и монтажные характеристики
    Подключение
    M10
    Масса
    44 г
    Материалы
    Твердость по Шору
    • 85 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.19.00224
    Маркировка
    SAX 80 ED-85 M10-AG
    Ед. изм.
    шт.
    Найти похожие

    Документация SAX 80 ED-85 M10-AG 10.01.19.00224

    ДОКУМЕНТАЦИЯ | SAX 80 ED-85 M10-AG 10.01.19.00224 SCHMALZ - Присоска вакуумная колоколообразная, 80 мм, эластодур, M10

    РУКОВОДСТВО ПО МОНТАЖУ | SAX 80 ED-85 M10-AG 10.01.19.00224 SCHMALZ - Присоска вакуумная колоколообразная, 80 мм, эластодур, M10
