Описание SFB1 20 EPDM-45 G1/8-AG 10.01.06.04404

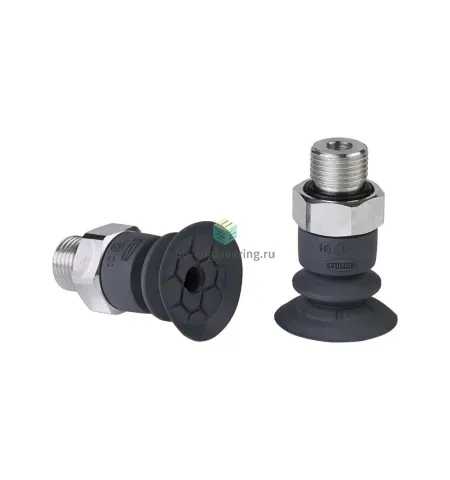

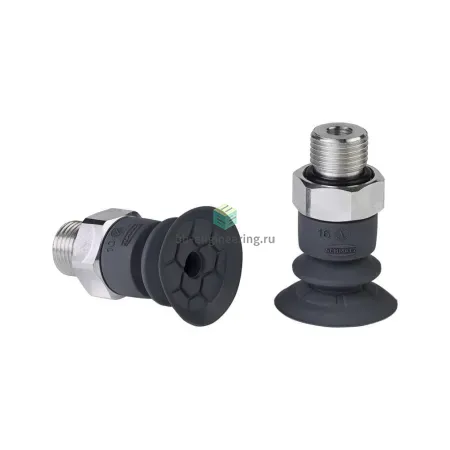

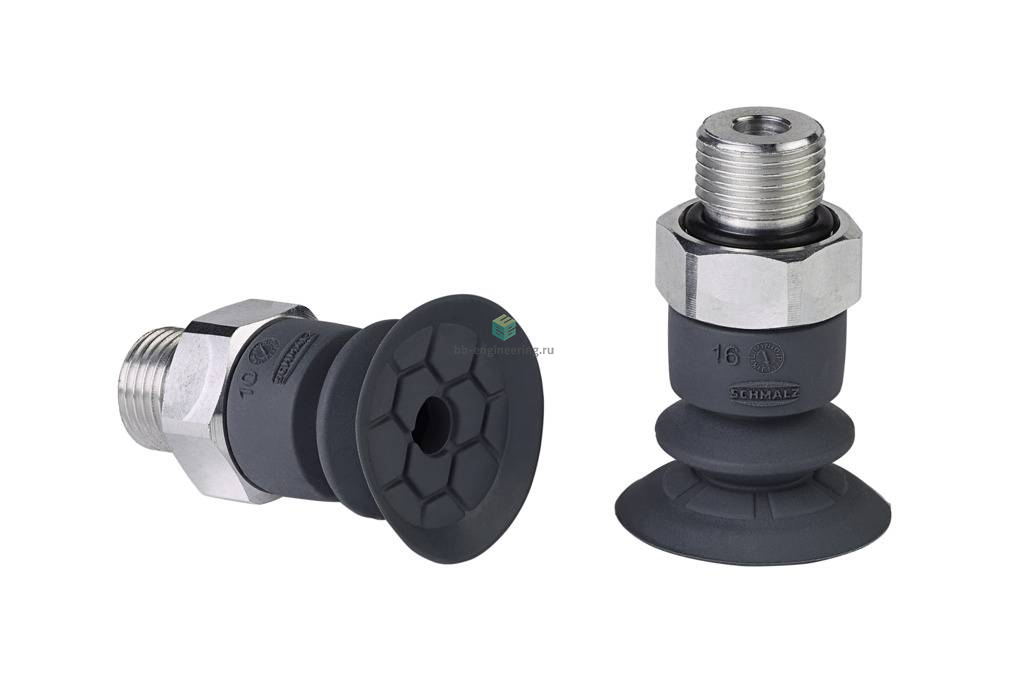

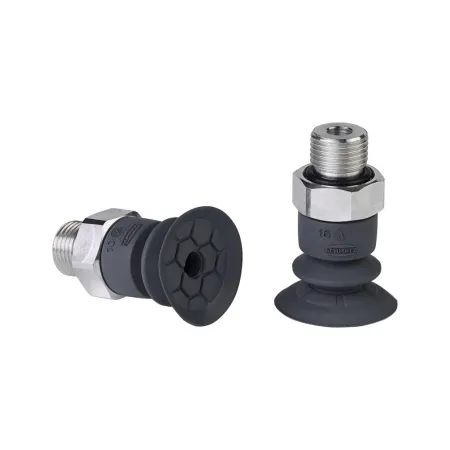

Bellows suction cup (round)for very uneven workpieces
flexible workpieces
Особенности серии
- Круглая присоска для бережного перемещения чувствительных материалов
- и хрупких заготовок
- Использование в качестве плоской присоски SFF для плоских заготовок, таких как
- бумажная упаковка, витринное стекло и печатные платы
- Использование в качестве сильфонной присоски SFB1 (1,5 гофра) для неровных заготовок, таких как капсулы, блистерные упаковки и наполненные мешки
- Использование в производстве компонентов аккумуляторов (пакетные элементы)
- Гибкая тонкая кромка уплотнения и стабилизирующая опорная поверхность для особо неустойчивых заготовок
- Уверенное обращение с компонентами благодаря очень хорошему распределению вакуума
- Большой выбор материалов для широкого спектра требований (пригодные для использования с продуктами питания, выдерживающие химические нагрузки, устойчивые к температуре)
КОНСТРУКЦИЯ
- Suction cup with thin and flexible sealing lip consisting of flat suction cup SFF (1) or bellows suction cup SFB1 with 1.5 folds (2) and Schmalz connecting element SC (3)
- Inner support surface with honeycomb structure and very good vacuum distribution
- Рабочая зона (O) от 10 до 40 мм

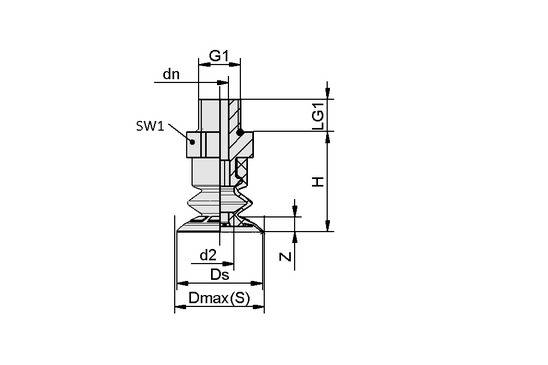

Чертёж
 |
|
Характеристики SFB1 20 EPDM-45 G1/8-AG 10.01.06.04404
Характеристики вакуумной техники
Вакуумный захват
- этиленпропилендиеновый каучук (EPDM)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 2.1 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø20 мм
Объем присоски
- 1.2 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для полимерной пленки и бумаги
Материалы
Твердость по Шору
- 45 A
