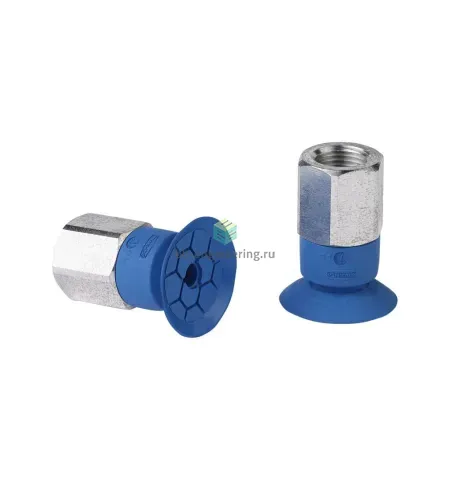

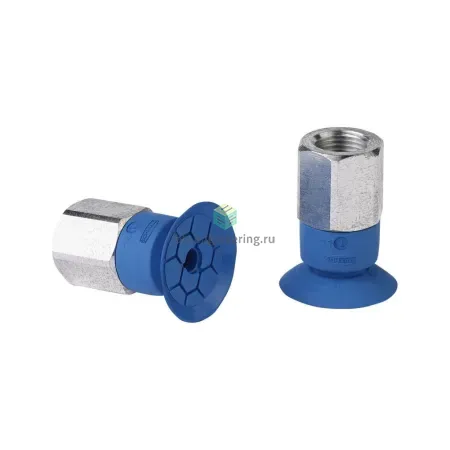

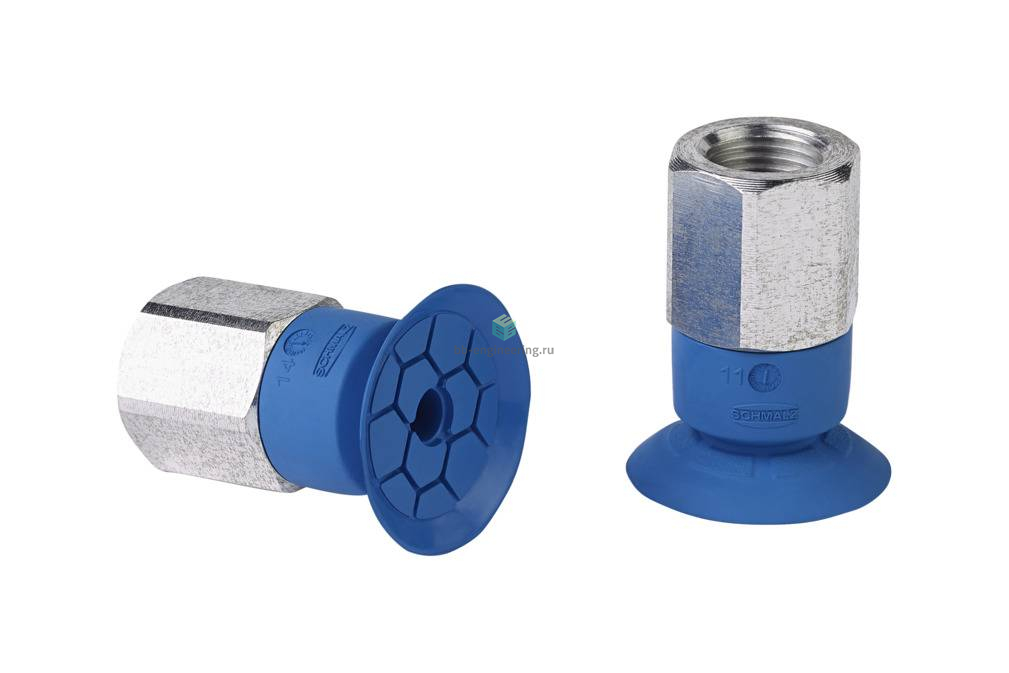

SFF 20 HT1-60 G1/8-IG 10.01.01.14277 SCHMALZ - Присоска вакуумная круглая плоская, 20 мм, высокотемп., G1/8

Name: SFF 20 HT1-60 G1/8-IG 10.01.01.14277 SCHMALZ - Присоска вакуумная круглая плоская, 20 мм, высокотемп., G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.14277

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 11.6Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø20мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SFF 20 HT1-60 G1/8-IG 10.01.01.14277

Flat suction cup (round) for dynamichandling of thin and flexible workpieces

Особенности серии

Круглая присоска для бережного перемещения чувствительных материалов
и хрупких заготовок
Использование в качестве плоской присоски SFF для плоских заготовок, таких как
бумажная упаковка, витринное стекло и печатные платы
Использование в качестве сильфонной присоски SFB1 (1,5 гофра) для неровных заготовок, таких как капсулы, блистерные упаковки и наполненные мешки
Использование в производстве компонентов аккумуляторов (пакетные элементы)

Гибкая тонкая кромка уплотнения и стабилизирующая опорная поверхность для особо неустойчивых заготовок
Уверенное обращение с компонентами благодаря очень хорошему распределению вакуума
Большой выбор материалов для широкого спектра требований (пригодные для использования с продуктами питания, выдерживающие химические нагрузки, устойчивые к температуре)

КОНСТРУКЦИЯ

Suction cup with thin and flexible sealing lip consisting of flat suction cup SFF (1) or bellows suction cup SFB1 with 1.5 folds (2) and Schmalz connecting element SC (3)
Inner support surface with honeycomb structure and very good vacuum distribution
Рабочая зона (O) от 10 до 40 мм

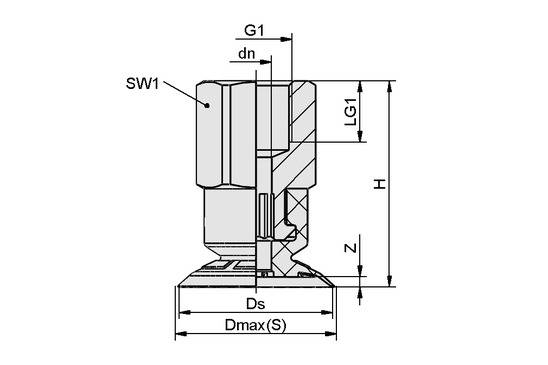

Чертёж

Атрибут	Значение
Dmax(S)	21 mm
Ds	20 mm
dn	4 mm
G1	G1/8-IG
LG1	8 mm
H	26,80 mm
SW1	14 mm
Z (Ход)	1,30 mm
