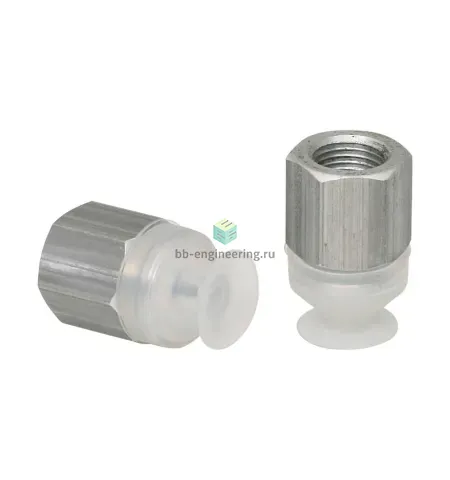

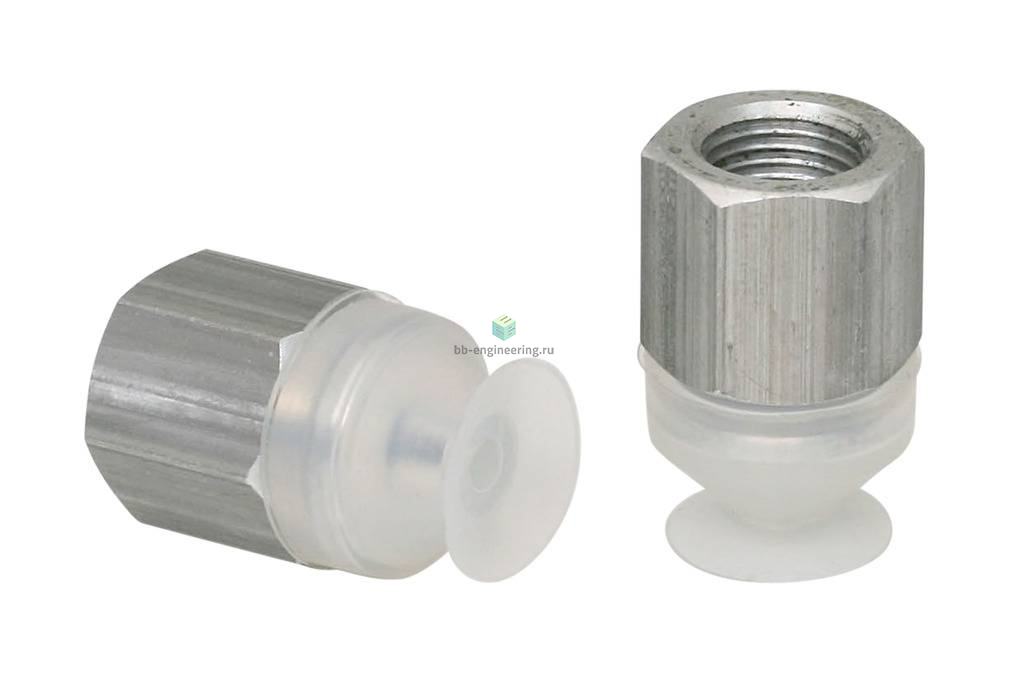

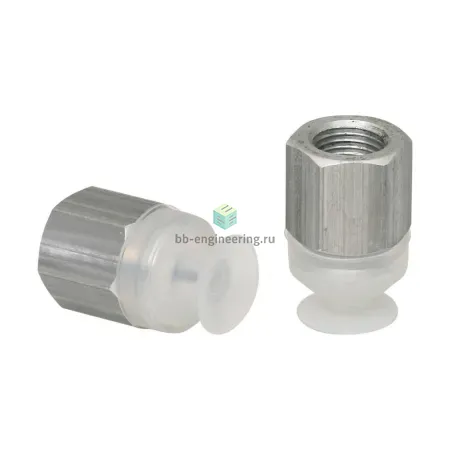

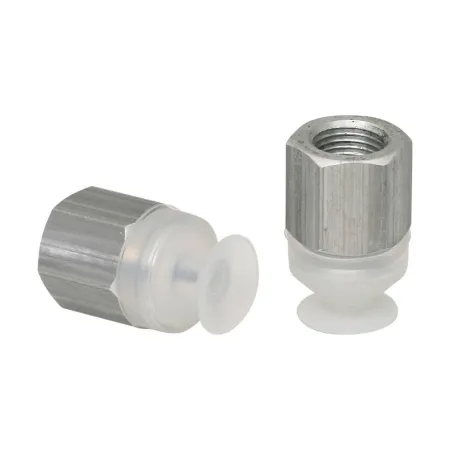

    SGAN 13 SI-55 G1/8-IG 10.01.01.00805 SCHMALZ - Присоска вакуумная круглая плоская, 13 мм, силикон, G1/8

    Написать отзыв
    187941
    ПроизводительSCHMALZ
    Материал присоски: силикон (SI) • Номинальное усилие удержания: 4.7Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø13мм • Подключение: G1/8
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SGAN 13 SI-55 G1/8-IG 10.01.01.00805

    Плоская вакуумная присоска (круглая) forглавным образом чувствительных к воздействию заготовок

    Особенности серии

    • Круглая и плоская присоска для перемещения CD и DVD дисков, древесного шпона, печатных плат и солнечных батарей
    • Мягкое прилегающее уплотнение для особо чувствительных заготовок, например, печатных плат
    • Специальный материал силикон SI подходит для широкого спектра температур
    • Специальный материал полиуретан PU обеспечивает особо длительный срок службы и высокую стойкость
    • Особенно хорошо подходит для сменной эксплуатации с очень короткими циклами

    КОНСТРУКЦИЯ

    Плоские присоски SGAN
    • Прочная и износостойкая присоска SGAN (3) с одиночной уплотнительной кромкой, состоящая из присоски SGA (2) и соединительного ниппеля (1)
    • Соединительный ниппель вставляется в присоски всех размеров
    • По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

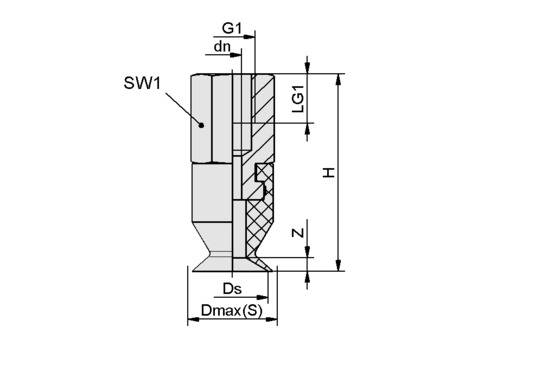

    Чертёж

    SGAN 13 SI-55 G1/8-IG
    Атрибут Значение
    dn 3 mm
    Dmax(S) 13,50 mm
    Ds 12 mm
    G1 G1/8"-F
    H 25 mm
    LG1 8 mm
    SW1 14 mm
    Z (Ход) 2 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGAN 13 SI-55 G1/8-IG 10.01.01.00805 SCHMALZ - Присоска вакуумная круглая плоская, 13 мм, силикон, G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGAN 13 SI-55 G1/8-IG 10.01.01.00805

    Характеристики вакуумной техники
    Вакуумный захват
    • силикон (SI)
    Номинальное усилие удержания
    • 4.7 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø13 мм
    Объем присоски
    • 0.44 см³
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Масса
    6.4 г
    Материалы
    Твердость по Шору
    • 55 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.00805
    Маркировка
    SGAN 13 SI-55 G1/8-IG
    Ед. изм.
    шт.
    Найти похожие

    Документация SGAN 13 SI-55 G1/8-IG 10.01.01.00805

    ДОКУМЕНТАЦИЯ | SGAN 13 SI-55 G1/8-IG 10.01.01.00805 SCHMALZ - Присоска вакуумная круглая плоская, 13 мм, силикон, G1/8
