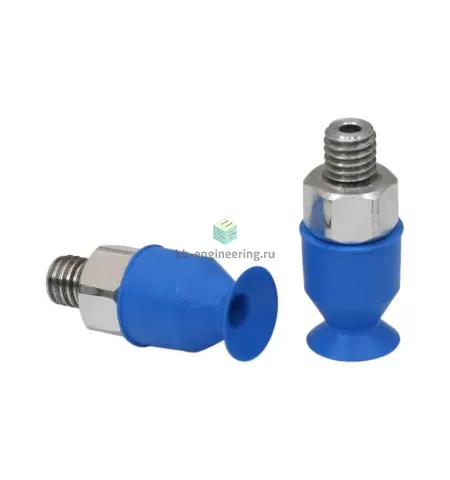

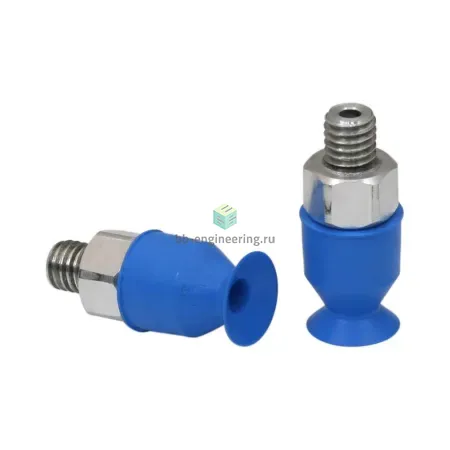

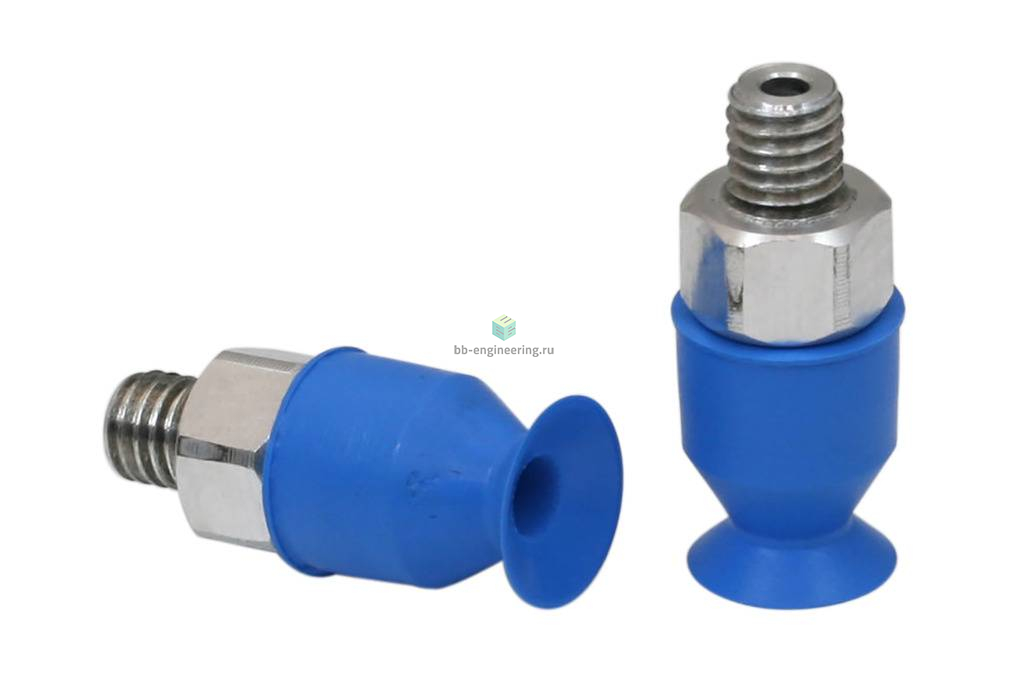

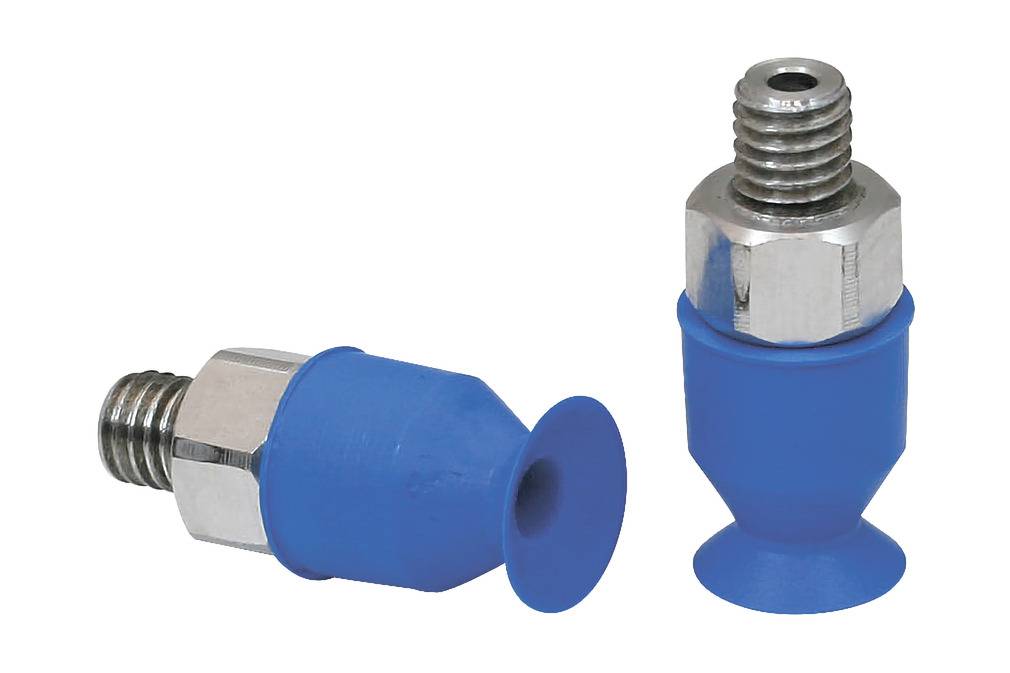

    SGAN 9 PU-60 M5-AG 10.01.01.00804 SCHMALZ - Присоска вакуумная круглая плоская, 9 мм, полиуретан, M5

    Написать отзыв
    187934
    ПроизводительSCHMALZ
    Материал присоски: полиуретан (PU) • Номинальное усилие удержания: 2.1Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø9мм • Подключение: M5
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SGAN 9 PU-60 M5-AG 10.01.01.00804

    Плоская вакуумная присоска (круглая) forглавным образом чувствительных к воздействию заготовок

    Особенности серии

    • Круглая и плоская присоска для перемещения CD и DVD дисков, древесного шпона, печатных плат и солнечных батарей
    • Мягкое прилегающее уплотнение для особо чувствительных заготовок, например, печатных плат
    • Специальный материал силикон SI подходит для широкого спектра температур
    • Специальный материал полиуретан PU обеспечивает особо длительный срок службы и высокую стойкость
    • Особенно хорошо подходит для сменной эксплуатации с очень короткими циклами

    КОНСТРУКЦИЯ

    Плоские присоски SGAN
    • Прочная и износостойкая присоска SGAN (3) с одиночной уплотнительной кромкой, состоящая из присоски SGA (2) и соединительного ниппеля (1)
    • Соединительный ниппель вставляется в присоски всех размеров
    • По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

    Чертёж

    SGAN 9 PU-60 M5-AG
    Атрибут Значение
    dn 2 mm
    Dmax(S) 9 mm
    Ds 8 mm
    G1 M5-M
    H 17 mm
    LG1 5 mm
    SW1 8 mm
    Z (Ход) 1,50 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGAN 9 PU-60 M5-AG 10.01.01.00804 SCHMALZ - Присоска вакуумная круглая плоская, 9 мм, полиуретан, M5 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGAN 9 PU-60 M5-AG 10.01.01.00804

    Характеристики вакуумной техники
    Вакуумный захват
    • полиуретан (PU)
    Номинальное усилие удержания
    • 2.1 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø9 мм
    Объем присоски
    • 0.2 см³
    Массо-габаритные и монтажные характеристики
    Подключение
    M5
    Масса
    2.2 г
    Материалы
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.00804
    Маркировка
    SGAN 9 PU-60 M5-AG
    Ед. изм.
    шт.
    Найти похожие

    Документация SGAN 9 PU-60 M5-AG 10.01.01.00804

    ДОКУМЕНТАЦИЯ | SGAN 9 PU-60 M5-AG 10.01.01.00804 SCHMALZ - Присоска вакуумная круглая плоская, 9 мм, полиуретан, M5
