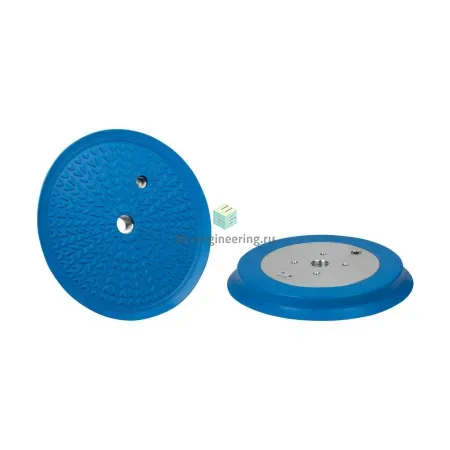

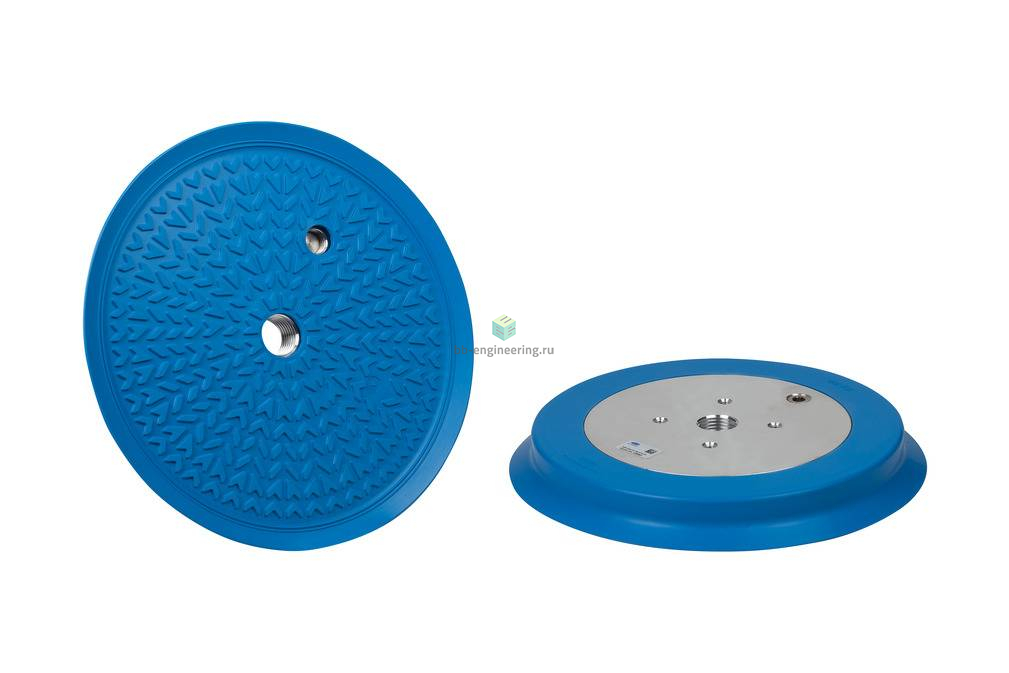

SGF 200 HT1-60 G1/2-IG 10.01.01.12893 SCHMALZ - Присоска вакуумная плоская, 200 мм, высокотемп., G1/2

Name: SGF 200 HT1-60 G1/2-IG 10.01.01.12893 SCHMALZ - Присоска вакуумная плоская, 200 мм, высокотемп., G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.01.12893

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 1880Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø200мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 16 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SGF 200 HT1-60 G1/2-IG 10.01.01.12893

Плоская вакуумная присоска (круглая) для высокодинамичного перемещения стекла

Особенности серии

Присоски для перемещения плоских и гладких заготовок, таких как листы стекла и пластика, где важны большие поперечные силы, например, посредством высоких ускорений или вертикального перемещения
Перемещение очень тонких заготовок, таких как плоское стекло (флоат-стекло) или стекло с покрытием
Используются в процессах производства стекла, где используется разделительный порошок
Перемещение солнечных батарей, например, в процессах производства модулей

Тонкая и плоская кромка уплотнения (O от 125 мм до 200 мм) для малого относительного движения при всасывании
Жесткая кромка уплотнения (O от 250 мм до 400 мм) для оптимального эффекта демпфирования при всасывании
Малая общая масса допускает высокое ускорение в автоматизированных процессах
Большая эффективная поверхность всасывания для высоких всасывающих и поперечных усилий в динамических процессах

КОНСТРУКЦИЯ

Алюминиевая опорная плита (1) и уплотнительное кольцо (2)
Диаметры от 125 мм до 200 мм: сменное уплотнительное кольцо и тонкая, плоская уплотнительная кромка
Диаметры от 250 мм до 400 мм: вулканизированное уплотнительное кольцо и крутая уплотнительная кромка
Центральное вакуумное соединение, дополнительно с вставным сетчатым фильтром (3) в качестве предварительного фильтра
Эксцентриковое соединение для сенсорного клапана (4) или сетчатого фильтра (5), стандартно закрывается заглушкой (фиксируется клеем)
Специально разработанная внутренняя структура для перемещения стеклянных листов, когда в процессе используется разделительный порошок

Чертёж

Атрибут	Значение
d2	185 mm
d3	134 mm
Dmax(S)	213 mm
Ds	206 mm
G1	G1/2"-F
G2	G1/4"-F
H	22 mm
L2	52,80 mm
LG1	14 mm
LG2	14 mm
Z (Ход)	3,60 mm
Dmk	58,30 mm
G4	M6-F
LG4	10,50 mm
