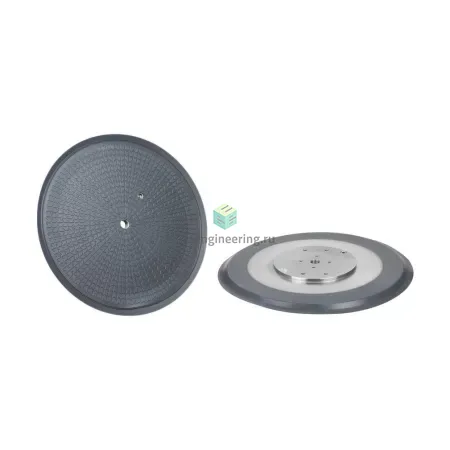

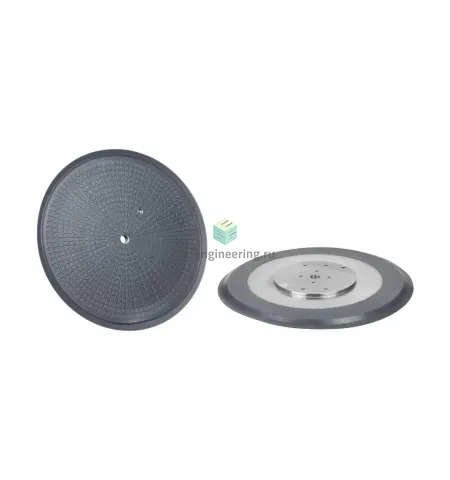

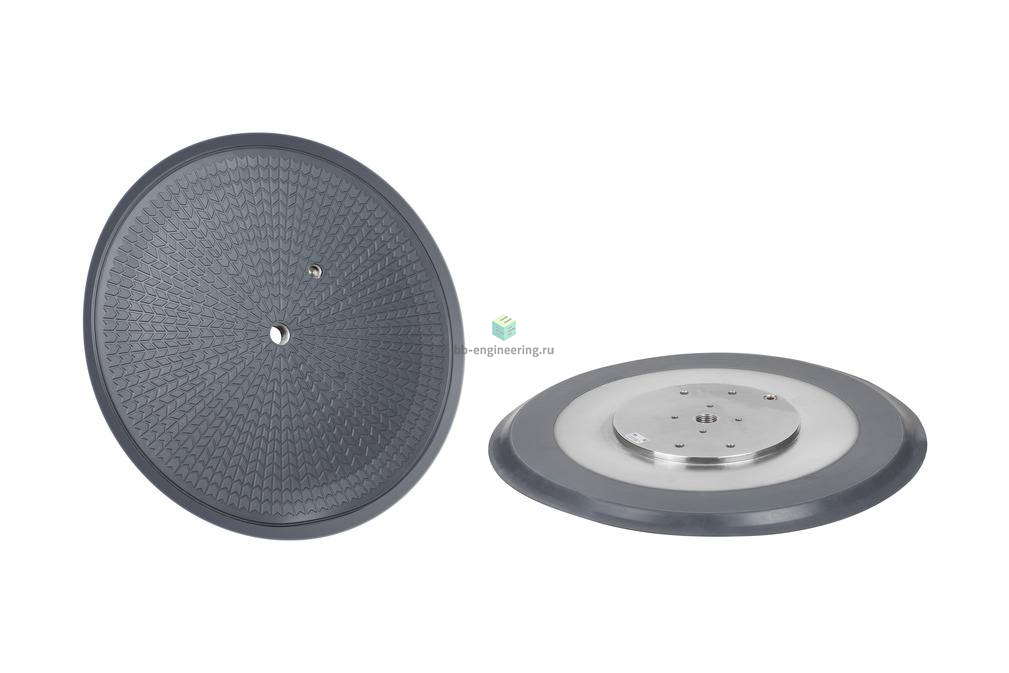

Описание SGF 400 EPDM-55 G1/2-IG 10.01.01.12478
Плоская вакуумная присоска (круглая) для высокодинамичного перемещения стекла
Особенности серии
- Присоски для перемещения плоских и гладких заготовок, таких как листы стекла и пластика, где важны большие поперечные силы, например, посредством высоких ускорений или вертикального перемещения
- Перемещение очень тонких заготовок, таких как плоское стекло (флоат-стекло) или стекло с покрытием
- Используются в процессах производства стекла, где используется разделительный порошок
- Перемещение солнечных батарей, например, в процессах производства модулей
- Тонкая и плоская кромка уплотнения (O от 125 мм до 200 мм) для малого относительного движения при всасывании
- Жесткая кромка уплотнения (O от 250 мм до 400 мм) для оптимального эффекта демпфирования при всасывании
- Малая общая масса допускает высокое ускорение в автоматизированных процессах
- Большая эффективная поверхность всасывания для высоких всасывающих и поперечных усилий в динамических процессах

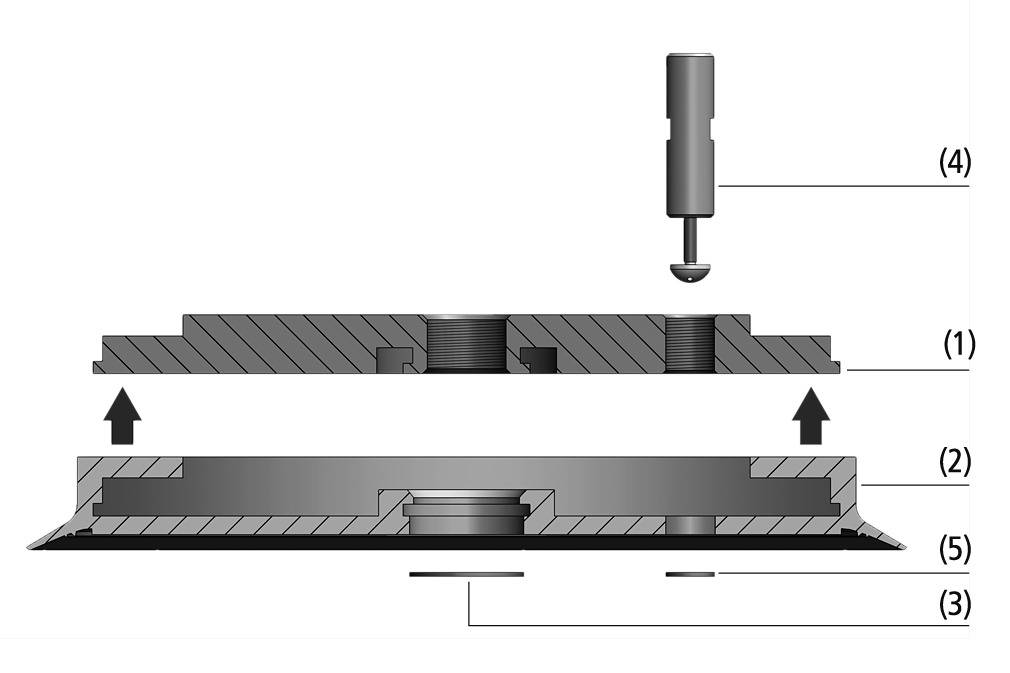

КОНСТРУКЦИЯ
- Алюминиевая опорная плита (1) и уплотнительное кольцо (2)
- Диаметры от 125 мм до 200 мм: сменное уплотнительное кольцо и тонкая, плоская уплотнительная кромка
- Диаметры от 250 мм до 400 мм: вулканизированное уплотнительное кольцо и крутая уплотнительная кромка
- Центральное вакуумное соединение, дополнительно с вставным сетчатым фильтром (3) в качестве предварительного фильтра
- Эксцентриковое соединение для сенсорного клапана (4) или сетчатого фильтра (5), стандартно закрывается заглушкой (фиксируется клеем)
- Специально разработанная внутренняя структура для перемещения стеклянных листов, когда в процессе используется разделительный порошок

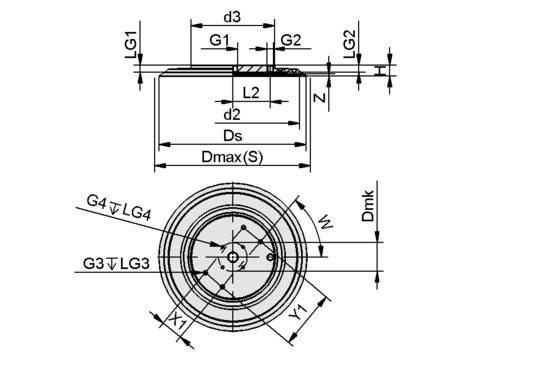

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SGF 400 EPDM-55 G1/2-IG 10.01.01.12478 SCHMALZ - Присоска вакуумная круглая плоская, 400 мм, EPDM, G1/2 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SGF 400 EPDM-55 G1/2-IG 10.01.01.12478
Характеристики вакуумной техники
Вакуумный захват
- этиленпропилендиеновый каучук (EPDM)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 7530 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø400 мм
Объем присоски
- 559.52 см³
Общие характеристики
Применение
- для стекла
Материалы
Твердость по Шору
- 55 A
