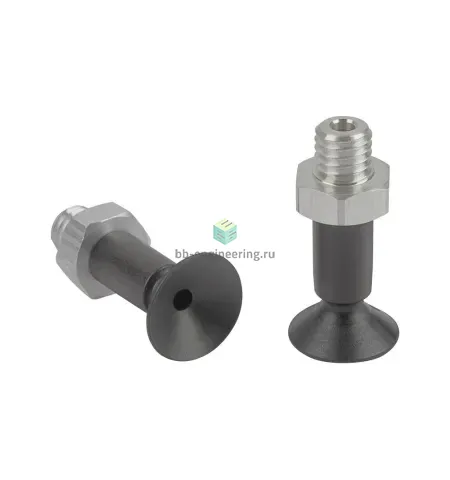

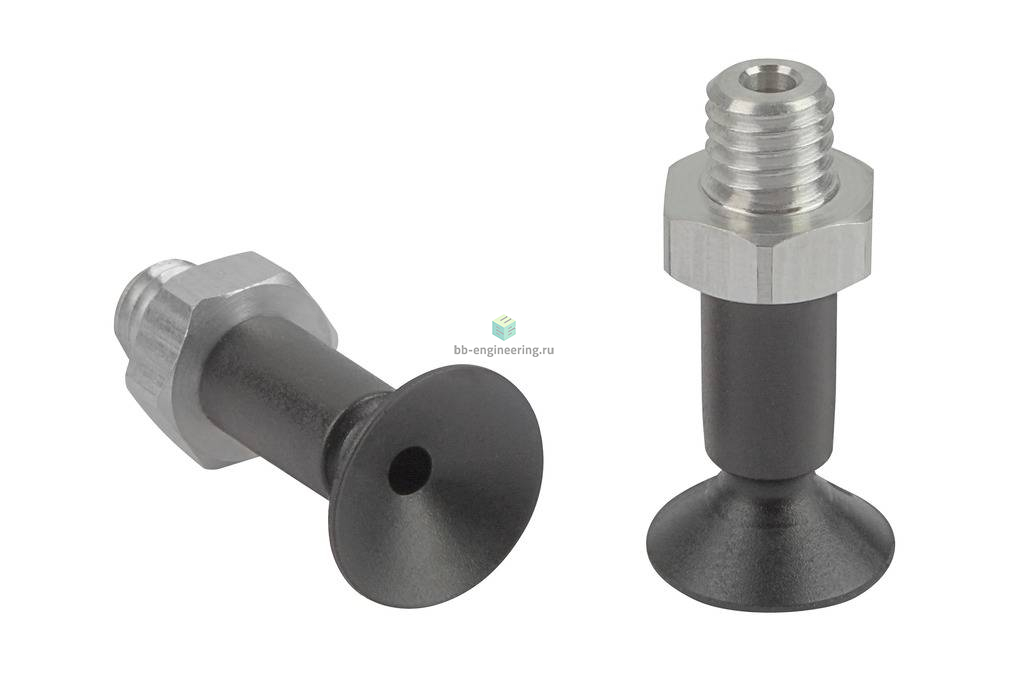

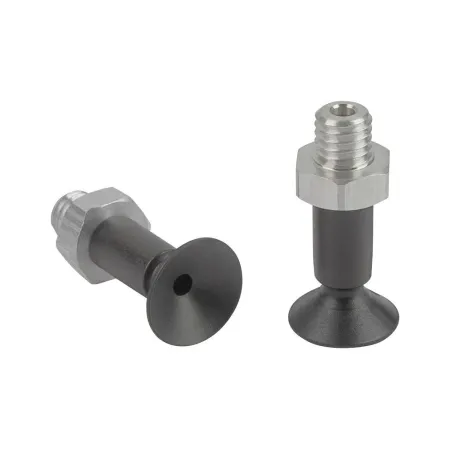

    SGN 10 NBR-55 M5-AG 10.01.01.00198 SCHMALZ - Присоска вакуумная круглая плоская, 10 мм, резина NBR, M5

    Написать отзыв
    189554
    ПроизводительSCHMALZ
    Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 4Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø10мм • Подключение: M5
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SGN 10 NBR-55 M5-AG 10.01.01.00198

    Плоская вакуумная присоска (круглая), решение для индивидуального применения

    Особенности серии

    • Круглая плоская присоска для перемещения чувствительных заготовок
    • Для использования с гладкими и неровными поверхностями
    • Подходит для использования в суровых условиях, обладает высокой химической стойкостью
    • Высокие усилия всасывания и хорошее трение сцепления при поперечных усилиях благодаря специальной форме кромки уплотнения
    • Конструкция и материал изготовления оптимально подходят для чувствительных заготовок и неровных поверхностей
    • Надежный вакуумный захват с высокой химической стойкостью для применения даже в самых суровых условиях

    КОНСТРУКЦИЯ

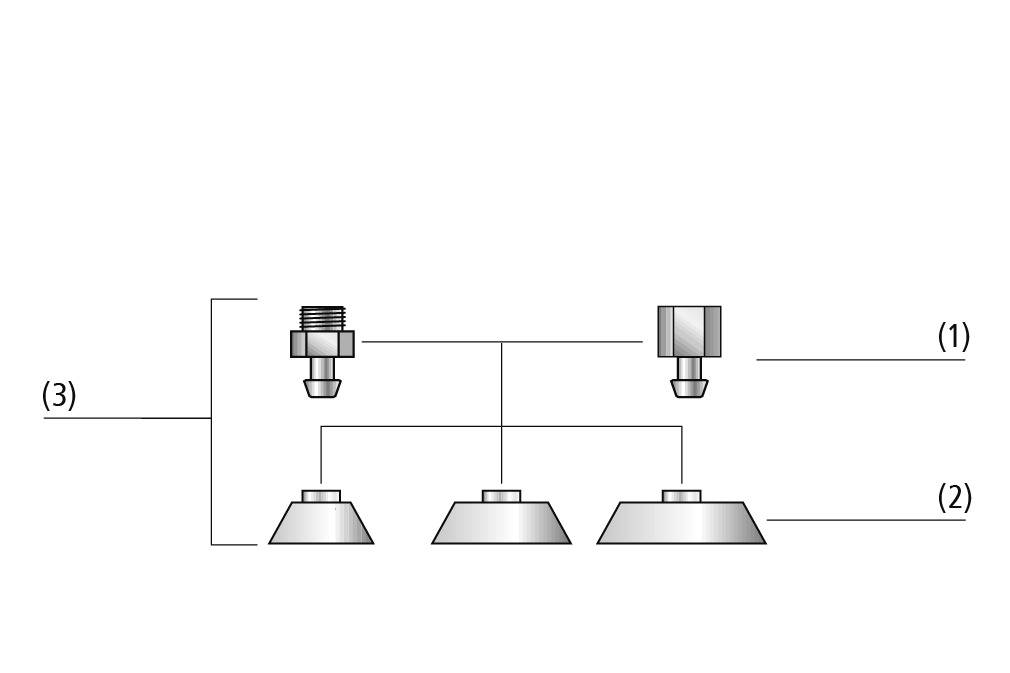

    Плоские присоски SGN
    • Прочные износостойкие присоски SGN (3) с одиночной уплотнительной кромкой, состоящие из присоски SG (2) и соединительного ниппеля (1)
    • Ниппель вставлен в присоску или вулканизирован для максимальной нагрузки

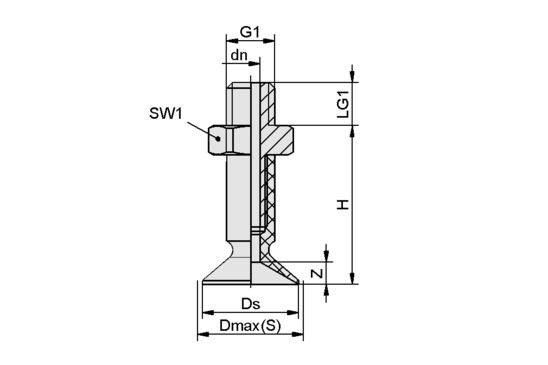

    Чертёж

    SGN 10 NBR-55 M5-AG
    Атрибут Значение
    Dmax(S) 11 mm
    dn 2 mm
    Ds 10 mm
    G1 M5-M
    H 16 mm
    LG1 4,50 mm
    SW1 8 mm
    Z (Ход) 2 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGN 10 NBR-55 M5-AG 10.01.01.00198 SCHMALZ - Присоска вакуумная круглая плоская, 10 мм, резина NBR, M5 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGN 10 NBR-55 M5-AG 10.01.01.00198

    Характеристики вакуумной техники
    Вакуумный захват
    • бутадиен-нитрильный каучук (NBR)
    Номинальное усилие удержания
    • 4 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø10 мм
    Массо-габаритные и монтажные характеристики
    Подключение
    M5
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 55 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.00198
    Маркировка
    SGN 10 NBR-55 M5-AG
    Ед. изм.
    шт.
    Найти похожие

    Документация SGN 10 NBR-55 M5-AG 10.01.01.00198

    ДОКУМЕНТАЦИЯ | SGN 10 NBR-55 M5-AG 10.01.01.00198 SCHMALZ - Присоска вакуумная круглая плоская, 10 мм, резина NBR, M5
