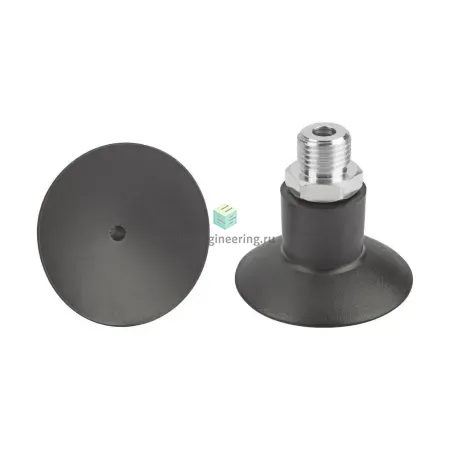

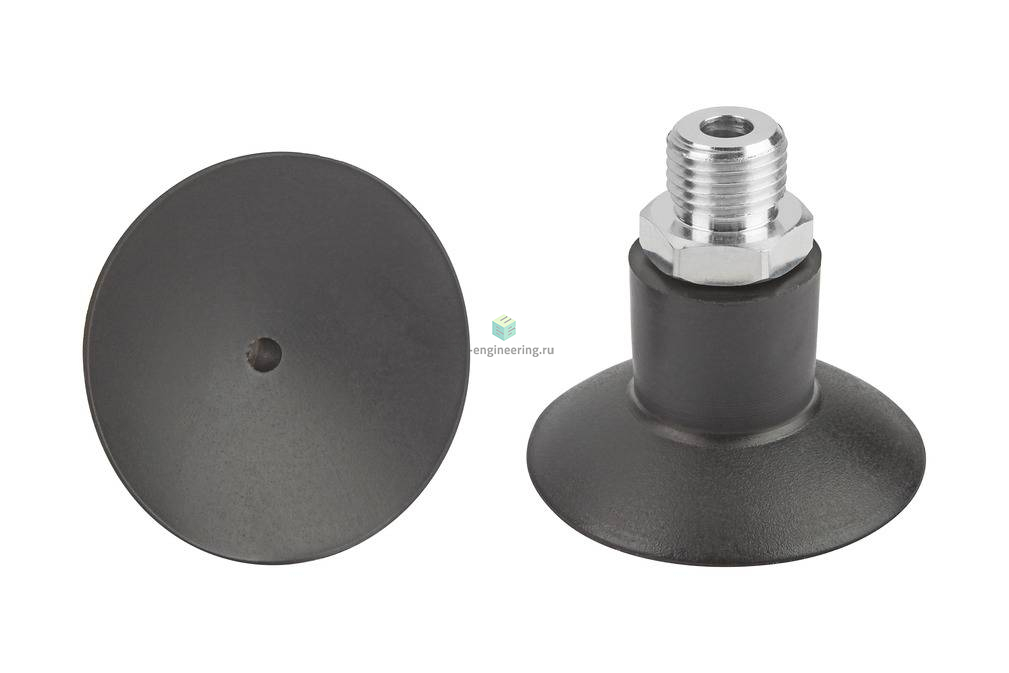

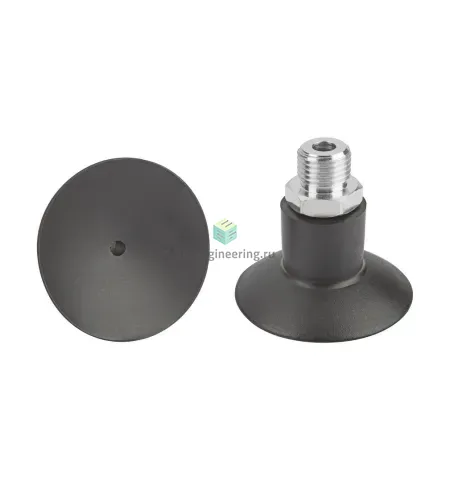

    SGN 45 ECO-60 G1/4-AG 10.01.01.00217 SCHMALZ - Присоска вакуумная круглая плоская, 45 мм, эпиколор, G1/4

    Написать отзыв
    189562
    ПроизводительSCHMALZ
    Материал присоски: эпиколор (ECO) • Номинальное усилие удержания: 50Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø45мм • Подключение: G1/4
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SGN 45 ECO-60 G1/4-AG 10.01.01.00217

    Плоская вакуумная присоска (круглая), решение для индивидуального применения

    Особенности серии

    • Круглая плоская присоска для перемещения чувствительных заготовок
    • Для использования с гладкими и неровными поверхностями
    • Подходит для использования в суровых условиях, обладает высокой химической стойкостью
    • Высокие усилия всасывания и хорошее трение сцепления при поперечных усилиях благодаря специальной форме кромки уплотнения
    • Конструкция и материал изготовления оптимально подходят для чувствительных заготовок и неровных поверхностей
    • Надежный вакуумный захват с высокой химической стойкостью для применения даже в самых суровых условиях

    КОНСТРУКЦИЯ

    Плоские присоски SGN
    • Прочные износостойкие присоски SGN (3) с одиночной уплотнительной кромкой, состоящие из присоски SG (2) и соединительного ниппеля (1)
    • Ниппель вставлен в присоску или вулканизирован для максимальной нагрузки

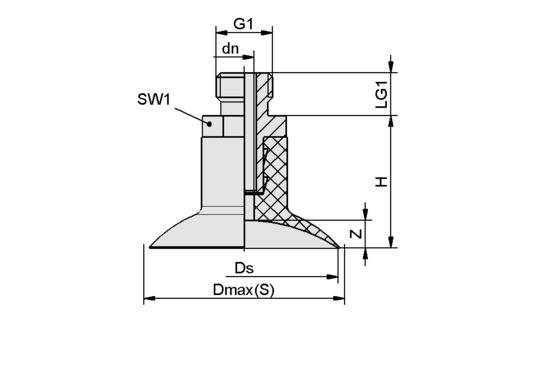

    Чертёж

    SGN 45 ECO-60 G1/4-AG
    Атрибут Значение
    Dmax(S) 50 mm
    dn 5,50 mm
    Ds 44,20 mm
    G1 G1/4"-M
    H 31 mm
    LG1 10 mm
    SW1 17 mm
    Z (Ход) 5 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGN 45 ECO-60 G1/4-AG 10.01.01.00217 SCHMALZ - Присоска вакуумная круглая плоская, 45 мм, эпиколор, G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGN 45 ECO-60 G1/4-AG 10.01.01.00217

    Характеристики вакуумной техники
    Вакуумный захват
    • эпиколор (ECO)
    Номинальное усилие удержания
    • 50 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø45 мм
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/4
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.00217
    Маркировка
    SGN 45 ECO-60 G1/4-AG
    Ед. изм.
    шт.
