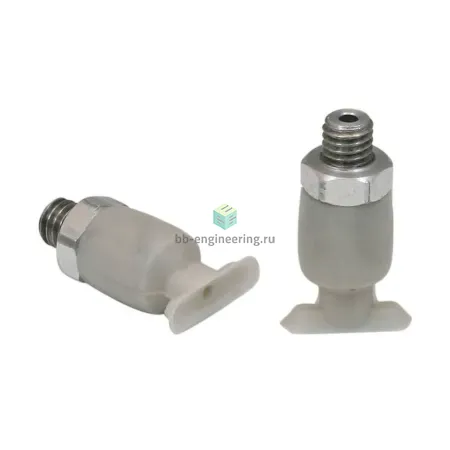

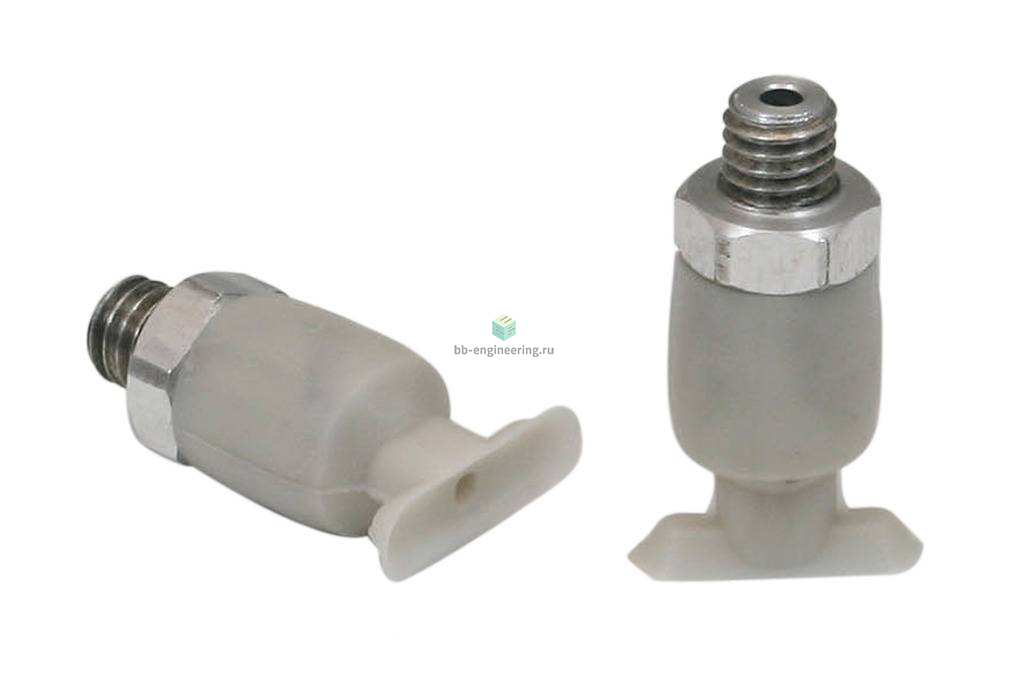

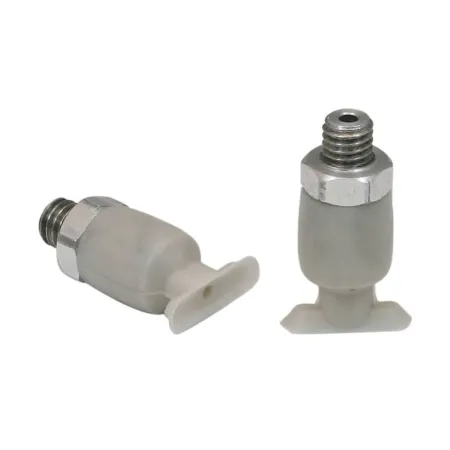

Описание SGON 12x4 SI-65 M5-AG 10.01.01.00221
Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок
Особенности серии
- Овальная присоска для перемещения плакированного медью материала FR4 с узкими областями для захвата на внешнем крае
- Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с длинными, узкими заготовками
- Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
- Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
- Овальная конструкция дает возможность позиционирования на узких или вытянутых заготовках с небольшой площадью контакта
- Высокие усилия всасывания при небольших размерах
- Опорные поверхности предотвращают деформацию тонкой медной пленки или CCL
- Материал изготовления NBR-ESD обеспечивает защиту от неконтролируемого электростатического разряда
КОНСТРУКЦИЯ
- Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
- Ниппель вставлен в чашу присоски
- В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

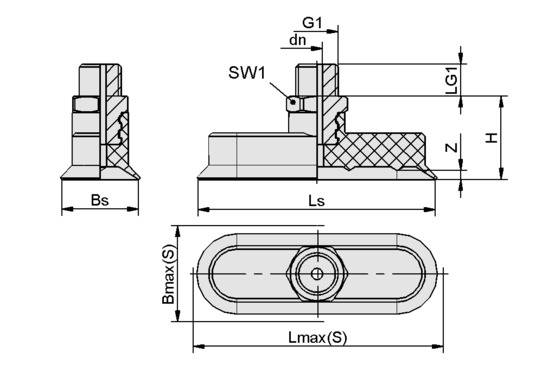

Чертёж
 |
|
Характеристики SGON 12x4 SI-65 M5-AG 10.01.01.00221
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 1.8 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- 12x4 мм
Объем присоски
- 0.17 см³
Общие характеристики
Применение
- для электроники
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 65 A
