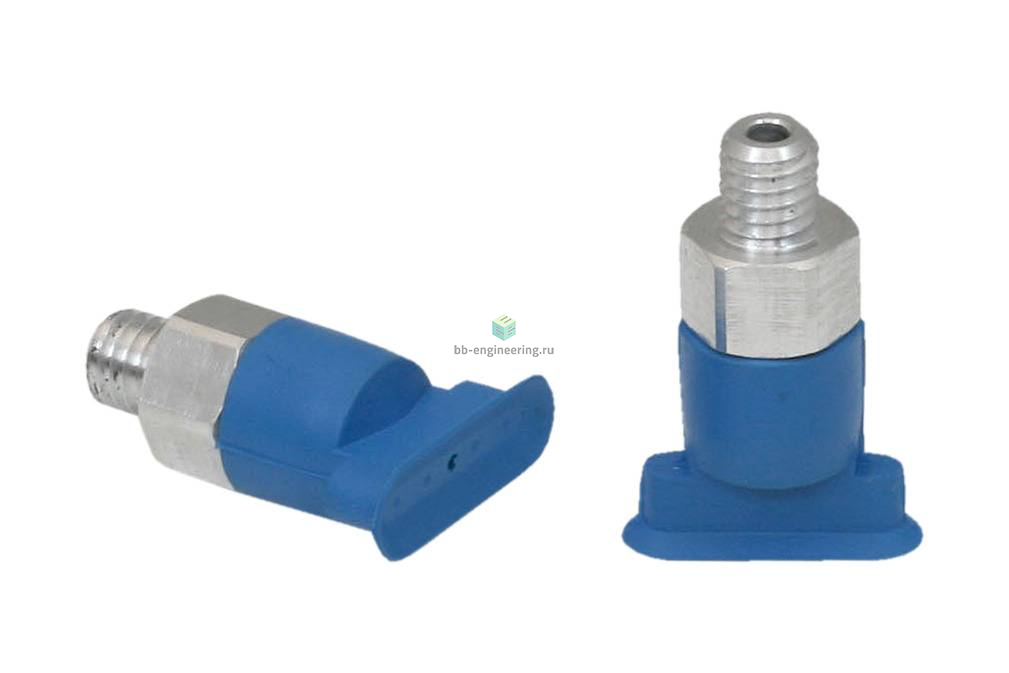

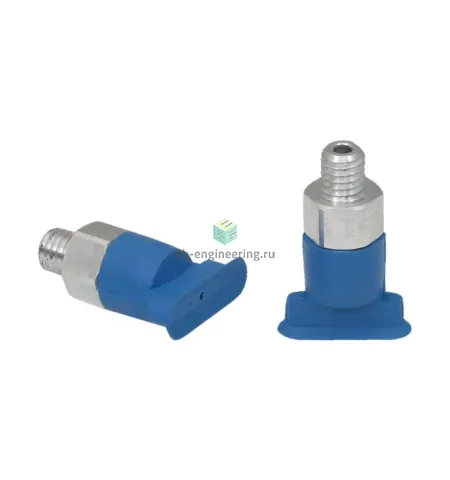

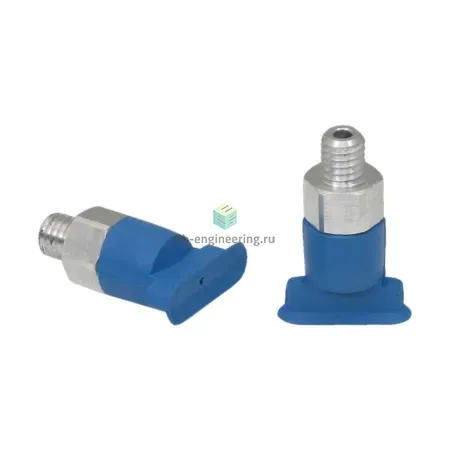

    SGON 15x5 HT1-60 M5-AG 10.01.05.00407 SCHMALZ - Присоска вакуумная овальная, 15x5 мм, высокотемп., M5

    Написать отзыв
    188121
    ПроизводительSCHMALZ
    Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 3.1Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 15x5мм • Подключение: M5
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики

    Описание SGON 15x5 HT1-60 M5-AG 10.01.05.00407

    Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок

    Особенности серии

    • Овальная присоска для перемещения плакированного медью материала FR4 с узкими областями для захвата на внешнем крае
    • Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с длинными, узкими заготовками
    • Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
    • Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
    • Овальная конструкция дает возможность позиционирования на узких или вытянутых заготовках с небольшой площадью контакта
    • Высокие усилия всасывания при небольших размерах
    • Опорные поверхности предотвращают деформацию тонкой медной пленки или CCL
    • Материал изготовления NBR-ESD обеспечивает защиту от неконтролируемого электростатического разряда

    КОНСТРУКЦИЯ

    Плоские присоски SGON
    • Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
    • Ниппель вставлен в чашу присоски
    • В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

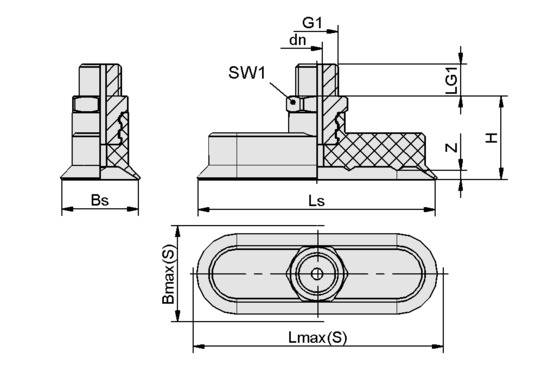

    Чертёж

    SGON 15x5 HT1-60 M5-AG
    Атрибут Значение
    Bmax(S) 5,50 mm
    Bs 5 mm
    dn 1,20 mm
    G1 M5-M
    H 17 mm
    LG1 5 mm
    Lmax(S) 15,50 mm
    Ls 15 mm
    SW1 8 mm
    Z (Ход) 0,70 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGON 15x5 HT1-60 M5-AG 10.01.05.00407 SCHMALZ - Присоска вакуумная овальная, 15x5 мм, высокотемп., M5 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGON 15x5 HT1-60 M5-AG 10.01.05.00407

    Характеристики вакуумной техники
    Вакуумный захват
    • высокотемпературный материал (HT1)
    Номинальное усилие удержания
    • 3.1 Н
    Форма кромки вакуумного захвата
    • овальная
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • 15x5 мм
    Объем присоски
    • 0.18 см³
    Общие характеристики
    Применение
    • для электроники
    Массо-габаритные и монтажные характеристики
    Подключение
    M5
    Масса
    3.4 г
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.05.00407
    Маркировка
    SGON 15x5 HT1-60 M5-AG
    Ед. изм.
    шт.
