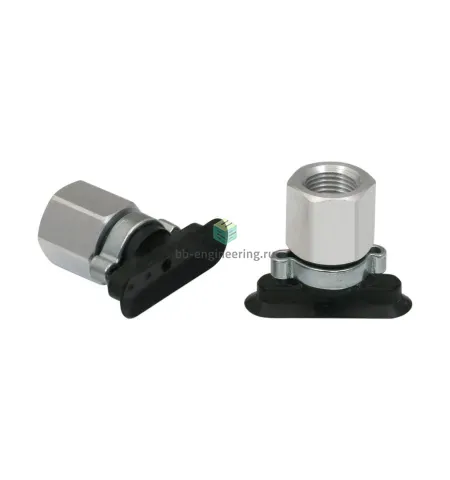

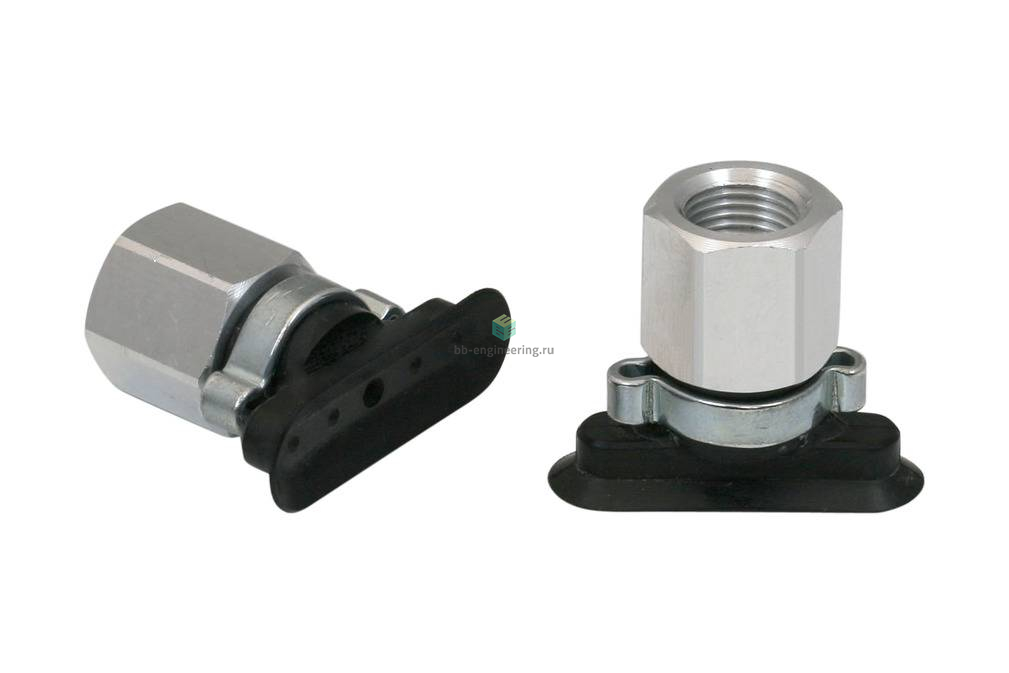

    SGON 30x10 NBR-60 G1/8-IG 10.01.05.00099 SCHMALZ - Присоска вакуумная овальная плоская, 30x10 мм, NBR, G1/8

    Написать отзыв
    188151
    ПроизводительSCHMALZ
    Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 12.2Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 30x10мм • Подключение: G1/8
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики

    Описание SGON 30x10 NBR-60 G1/8-IG 10.01.05.00099

    Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок

    Особенности серии

    • Овальная присоска для перемещения плакированного медью материала FR4 с узкими областями для захвата на внешнем крае
    • Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с длинными, узкими заготовками
    • Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
    • Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
    • Овальная конструкция дает возможность позиционирования на узких или вытянутых заготовках с небольшой площадью контакта
    • Высокие усилия всасывания при небольших размерах
    • Опорные поверхности предотвращают деформацию тонкой медной пленки или CCL
    • Материал изготовления NBR-ESD обеспечивает защиту от неконтролируемого электростатического разряда

    КОНСТРУКЦИЯ

    Плоские присоски SGON
    • Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
    • Ниппель вставлен в чашу присоски
    • В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

    Чертёж

    SGON 30x10 NBR-60 G1/8-IG
    Атрибут Значение
    Bmax(S) 11,50 mm
    Bs 9,40 mm
    dn 2,50 mm
    G1 G1/8"-F
    H 25 mm
    LG1 9 mm
    Lmax(S) 30,50 mm
    Ls 29,40 mm
    SW1 14 mm
    Z (Ход) 1,50 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SGON 30x10 NBR-60 G1/8-IG 10.01.05.00099 SCHMALZ - Присоска вакуумная овальная плоская, 30x10 мм, NBR, G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SGON 30x10 NBR-60 G1/8-IG 10.01.05.00099

    Характеристики вакуумной техники
    Вакуумный захват
    • бутадиен-нитрильный каучук (NBR)
    Номинальное усилие удержания
    • 12.2 Н
    Форма кромки вакуумного захвата
    • овальная
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • 30x10 мм
    Объем присоски
    • 0.52 см³
    Общие характеристики
    Применение
    • для электроники
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Масса
    7.5 г
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.05.00099
    Маркировка
    SGON 30x10 NBR-60 G1/8-IG
    Ед. изм.
    шт.
