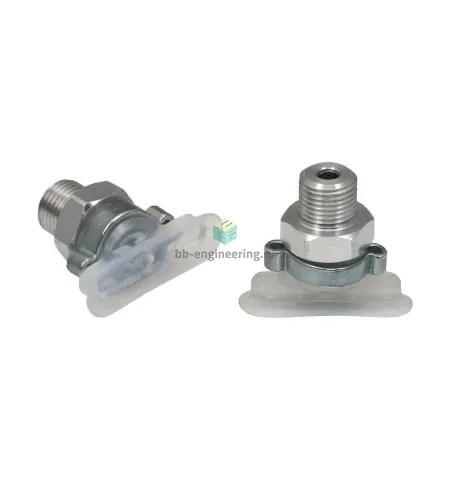

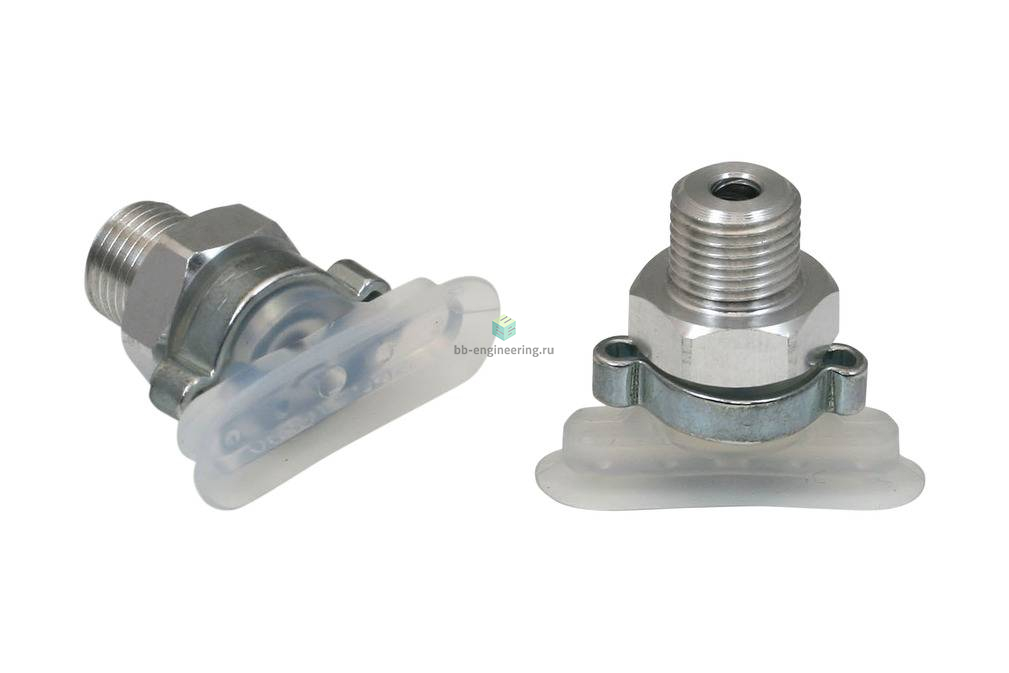

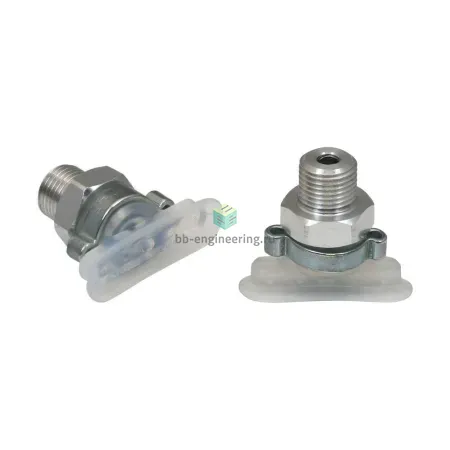

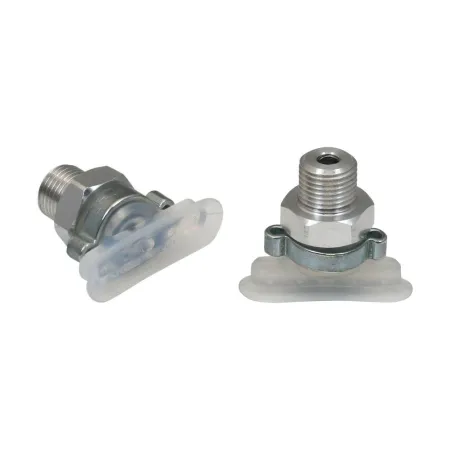

SGON 30x10 SI-60 G1/8-AG 10.01.05.00116 SCHMALZ - Присоска вакуумная овальная, 30x10 мм, силикон, G1/8

Name: SGON 30x10 SI-60 G1/8-AG 10.01.05.00116 SCHMALZ - Присоска вакуумная овальная, 30x10 мм, силикон, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.05.00116

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 12.2Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 30x10мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SGON 30x10 SI-60 G1/8-AG 10.01.05.00116

Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок

Особенности серии

Овальная присоска для перемещения плакированного медью материала FR4 с узкими областями для захвата на внешнем крае
Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с длинными, узкими заготовками
Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда

Овальная конструкция дает возможность позиционирования на узких или вытянутых заготовках с небольшой площадью контакта
Высокие усилия всасывания при небольших размерах
Опорные поверхности предотвращают деформацию тонкой медной пленки или CCL
Материал изготовления NBR-ESD обеспечивает защиту от неконтролируемого электростатического разряда

КОНСТРУКЦИЯ

Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
Ниппель вставлен в чашу присоски
В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

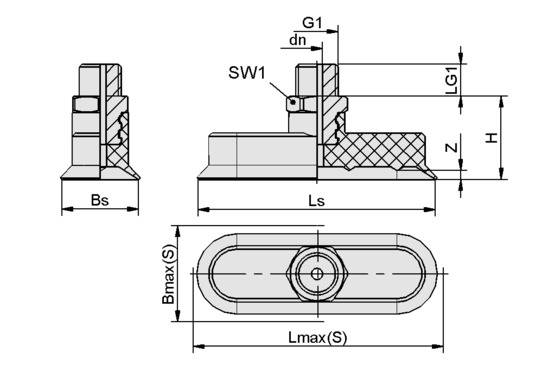

Чертёж

Атрибут	Значение
Bmax(S)	11,50 mm
Bs	9,40 mm
dn	2,50 mm
G1	G1/8"-M
H	17 mm
LG1	8 mm
Lmax(S)	30,50 mm
Ls	29,40 mm
SW1	14 mm
Z (Ход)	1,50 mm
