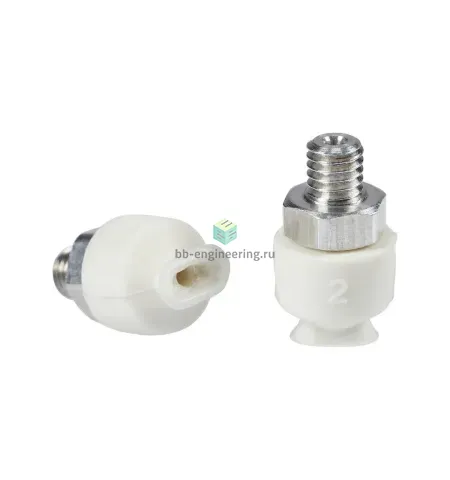

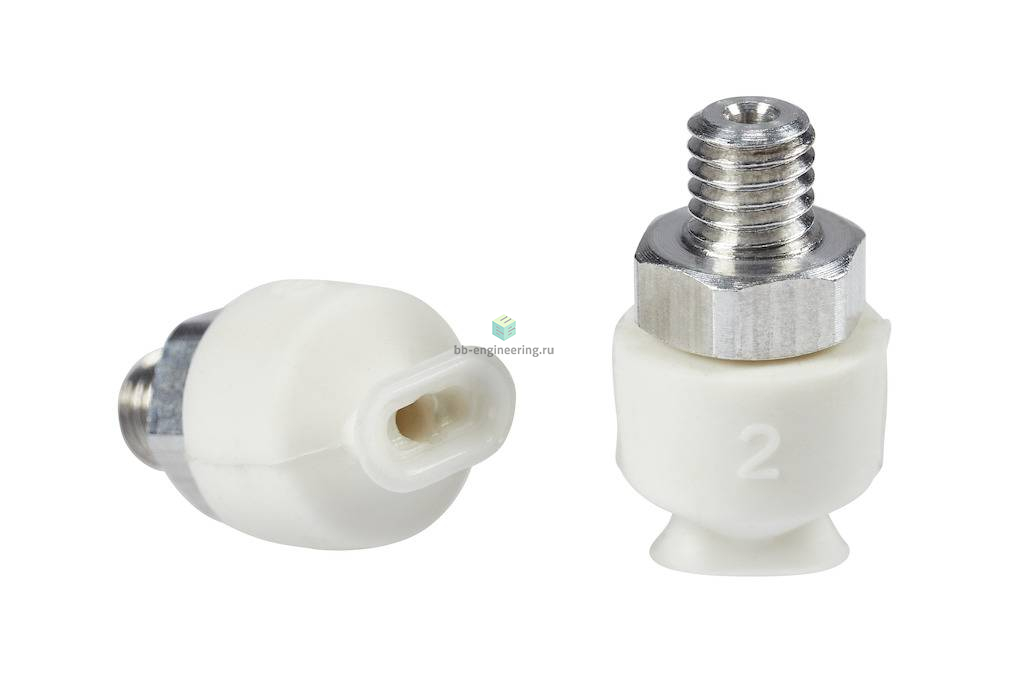

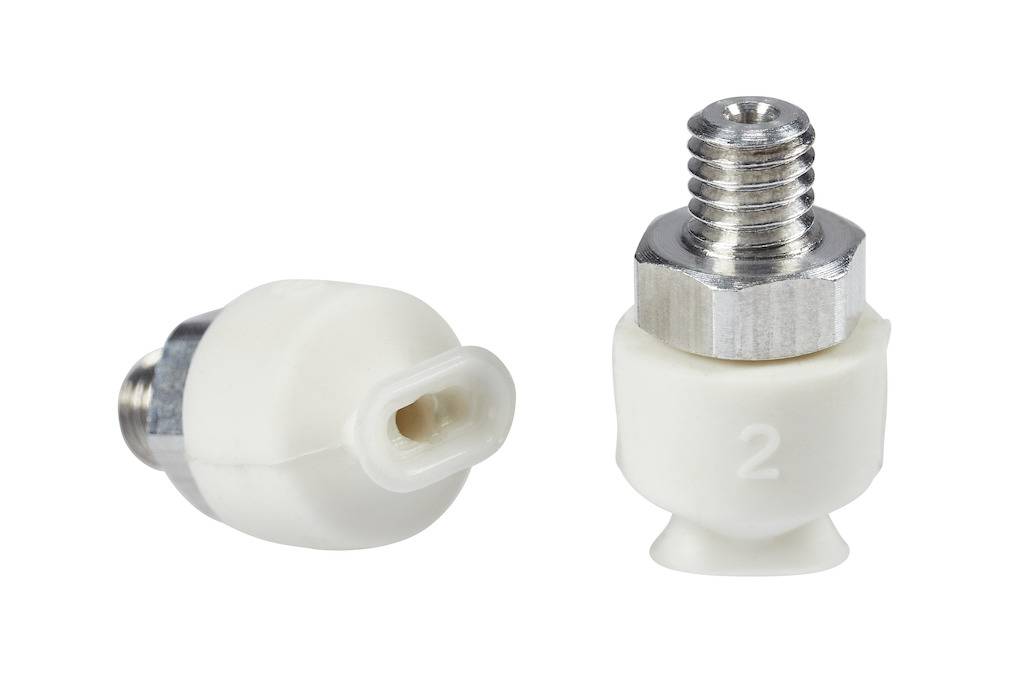

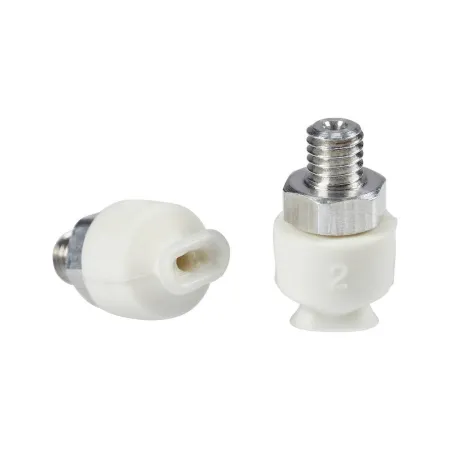

Описание SGON 4x2 SI-65 M3-AG 10.01.05.01045
Flat suction cup (oval) for long andalso curved workpieces
Особенности серии
- Овальная и плоская присоска для перемещения узких заготовок, включая изогнутые предметы, такие как профили, трубы, упаковочные материалы
- Перемещение рамных элементов, таких как двери и окна
- Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с узкими заготовками
- Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
- Зажим с двумя ушками предотвращает непроизвольное проворачивание во время использования (начиная с размера 24 x 8 мм)
- Высокое всасывающее усилие при небольших размерах
- Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
КОНСТРУКЦИЯ
- Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
- Ниппель вставлен в чашу присоски
- Чаши размером 24 x 8 мм и более дополнительно крепятся зажимом с двумя проушинами, чтобы предотвратить проворачивание
- В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

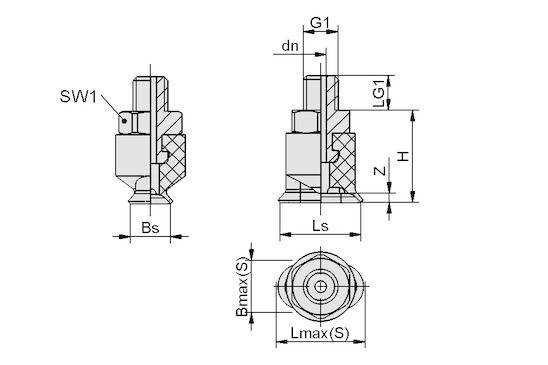

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SGON 4x2 SI-65 M3-AG 10.01.05.01045 SCHMALZ - Присоска вакуумная овальная плоская, 4x2 мм, силикон, M3 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SGON 4x2 SI-65 M3-AG 10.01.05.01045
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 0.42 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- 4x2 мм
Объем присоски
- 0.02 см³
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 65 A
