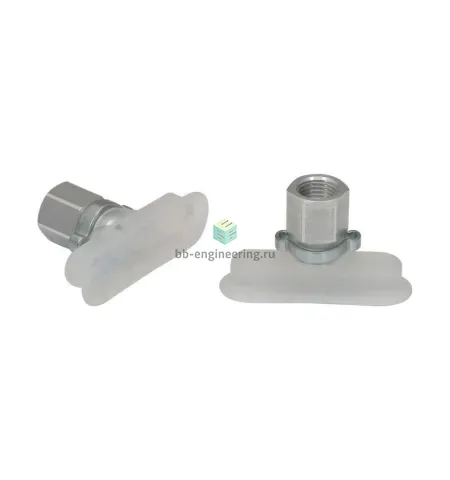

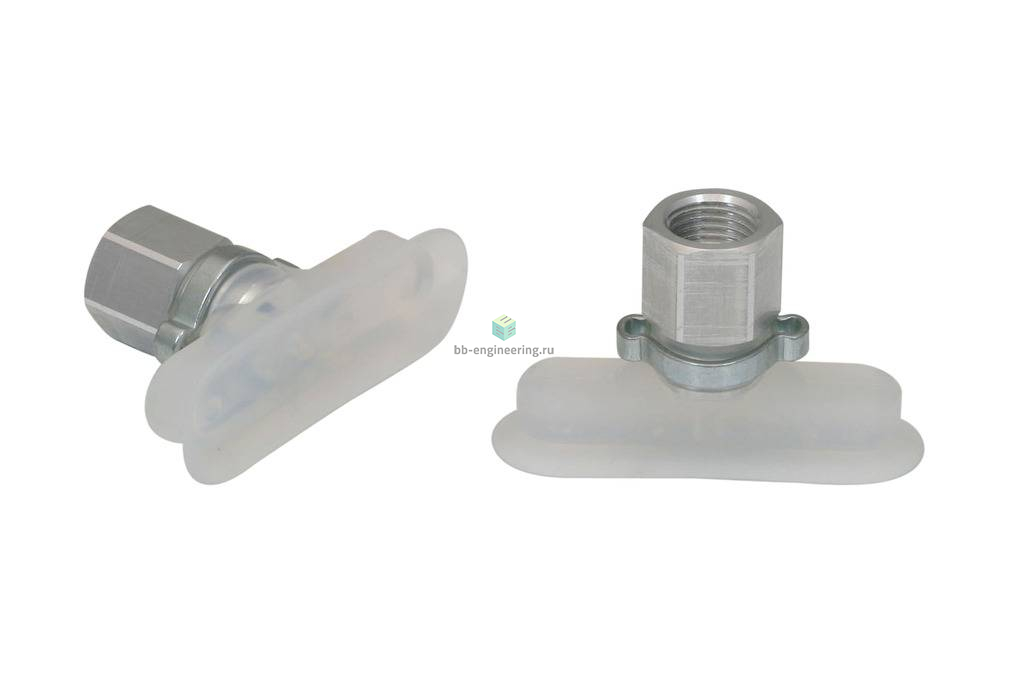

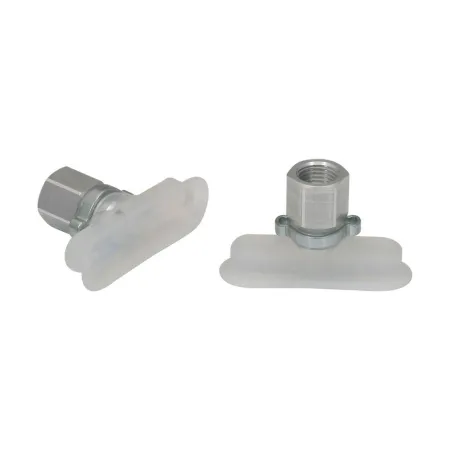

SGON 60x20 SI-60 G1/4-IG 10.01.05.00111 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, силикон, G1/4

Name: SGON 60x20 SI-60 G1/4-IG 10.01.05.00111 SCHMALZ - Присоска вакуумная овальная, 60x20 мм, силикон, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.05.00111

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 50.1Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 60x20мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SGON 60x20 SI-60 G1/4-IG 10.01.05.00111

Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок

Особенности серии

Овальная и плоская присоска для перемещения узких заготовок, включая изогнутые предметы, такие как профили, трубы, упаковочные материалы
Перемещение рамных элементов, таких как двери и окна
Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с узкими заготовками

Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
Зажим с двумя ушками предотвращает непроизвольное проворачивание во время использования (начиная с размера 24 x 8 мм)
Высокое всасывающее усилие при небольших размерах
Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок

КОНСТРУКЦИЯ

Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
Ниппель вставлен в чашу присоски
Чаши размером 24 x 8 мм и более дополнительно крепятся зажимом с двумя проушинами, чтобы предотвратить проворачивание
В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

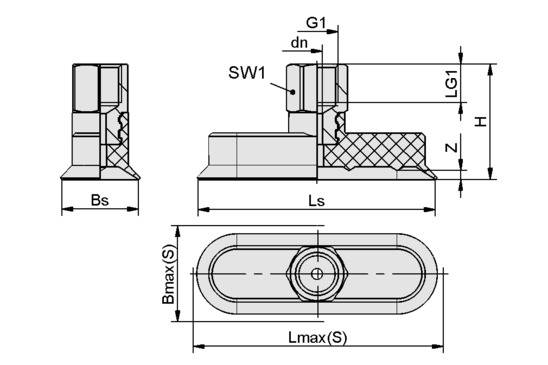

Чертёж

Атрибут	Значение
Bmax(S)	22 mm
Bs	20 mm
dn	3,50 mm
G1	G1/4"-F
H	36 mm
LG1	12 mm
Lmax(S)	61 mm
Ls	60 mm
SW1	17 mm
Z (Ход)	2,50 mm
