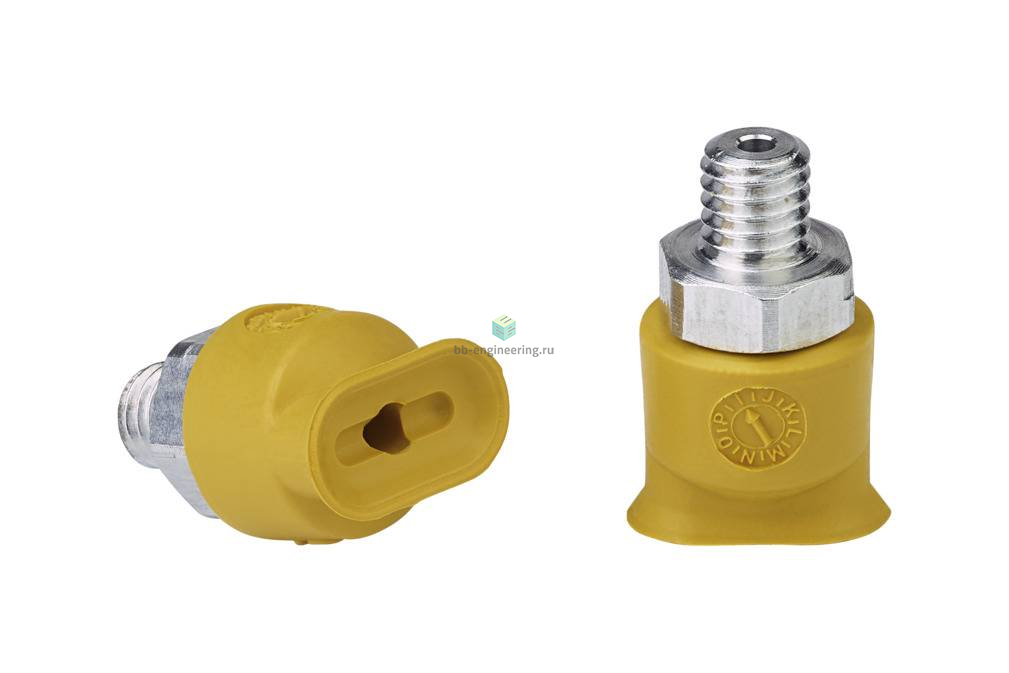

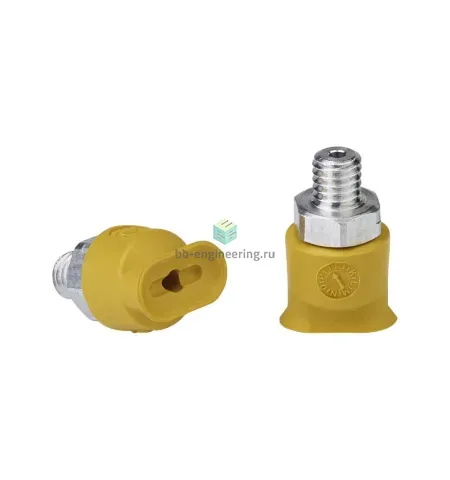

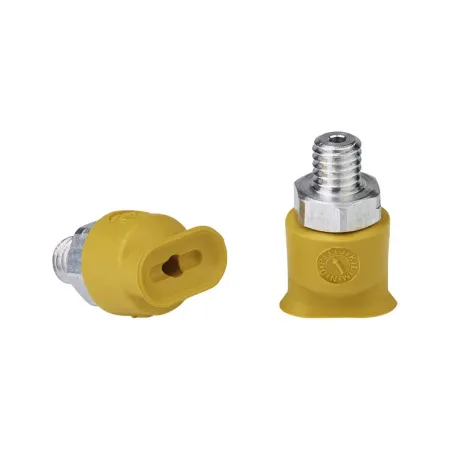

    • SGON 7x3.5 NBR-ESD-55 M3-AG 10.01.05.00939 SCHMALZ - Присоска вакуумная овальная, 7x3.5 мм, NBR диссип., M3

    Написать отзыв
    188114
    Фотография может отличаться от реального товара
    ПроизводительSCHMALZ
    Материал присоски: бутадиен-нитрильный каучук (NBR) диссипативный • Номинальное усилие удержания: 1Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 7x3.5мм • Подключение: M3
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание SGON 7x3.5 NBR-ESD-55 M3-AG 10.01.05.00939

    Flat suction cup (oval) for long andalso curved workpieces

    Особенности серии

    • Овальная и плоская присоска для перемещения узких заготовок, включая изогнутые предметы, такие как профили, трубы, упаковочные материалы
    • Перемещение рамных элементов, таких как двери и окна
    • Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с узкими заготовками
    • Плоский вакуумный захват овальной конструкции для вытянутых заготовок (профили, трубы) или плоских заготовок с перемычками
    • Зажим с двумя ушками предотвращает непроизвольное проворачивание во время использования (начиная с размера 24 x 8 мм)
    • Высокое всасывающее усилие при небольших размерах
    • Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок

    КОНСТРУКЦИЯ

    Плоские присоски SGON
    • Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
    • Ниппель вставлен в чашу присоски
    • Чаши размером 24 x 8 мм и более дополнительно крепятся зажимом с двумя проушинами, чтобы предотвратить проворачивание
    • В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

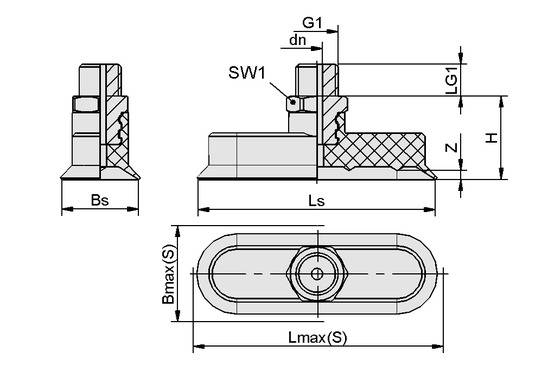

    Чертёж

    SGON 7x3.5 NBR-ESD-55 M3-AG
    Атрибут Значение
    Bmax(S) 4,50 mm
    Bs 3,50 mm
    dn 1 mm
    G1 M3-AG
    H 8 mm
    LG1 3 mm
    Lmax(S) 7,50 mm
    Ls 7 mm
    SW1 5 mm
    Z (Ход) 0,80 mm

    Характеристики SGON 7x3.5 NBR-ESD-55 M3-AG 10.01.05.00939

    Характеристики вакуумной техники
    Вакуумный захват
    • бутадиен-нитрильный каучук (NBR) диссипативный
    Номинальное усилие удержания
    • 1 Н
    Форма кромки вакуумного захвата
    • овальная
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • 7x3.5 мм
    Объем присоски
    • 0.03 см³
    Массо-габаритные и монтажные характеристики
    Подключение
    M3
    Масса
    2 г
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 55 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.05.00939
    Маркировка
    SGON 7x3.5 NBR-ESD-55 M3-AG
    Ед. изм.
    шт.
