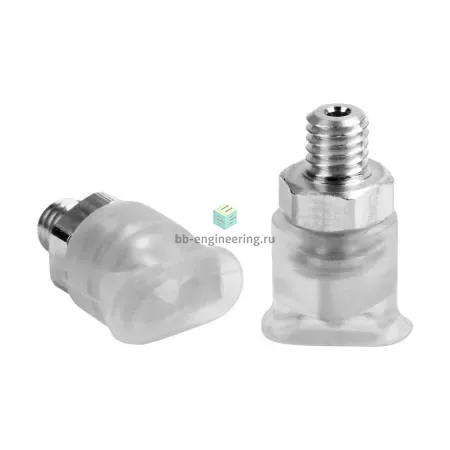

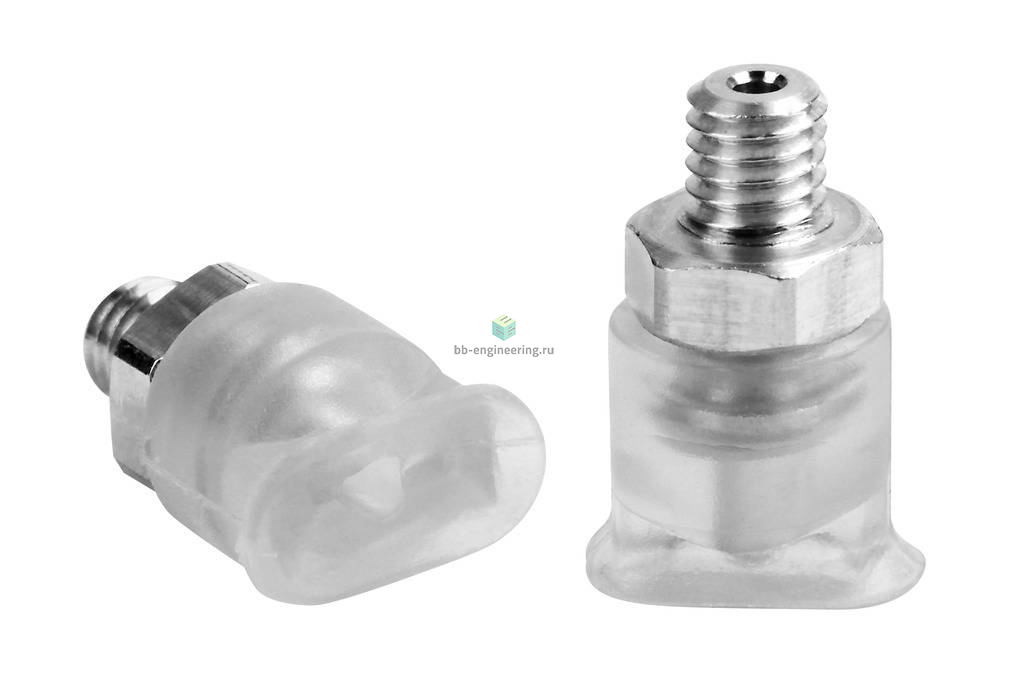

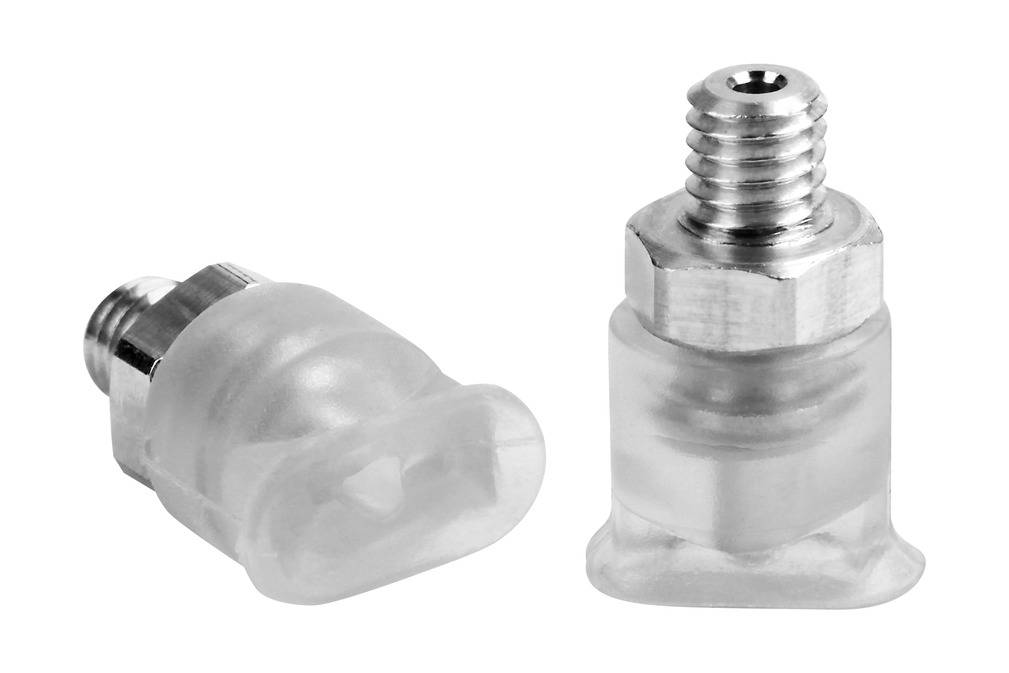

    • SGON 7x3.5 SI-60 M3-AG 10.01.01.00567 SCHMALZ - Присоска вакуумная овальная плоская, 7x3.5 мм, силикон, M3

    Написать отзыв
    188115
    Фотография может отличаться от реального товара
    ПроизводительSCHMALZ
    Материал присоски: силикон (SI) • Номинальное усилие удержания: 1Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 7x3.5мм • Подключение: M3
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание SGON 7x3.5 SI-60 M3-AG 10.01.01.00567

    Плоская вакуумная присоска (овальная) для длинномерных итакже криволинейных заготовок

    Особенности серии

    • Овальная присоска для перемещения плакированного медью материала FR4 с узкими областями для захвата на внешнем крае
    • Всасывающая сила значительно выше, чем у круглых, плоских присосок при работе с длинными, узкими заготовками
    • Перемещение без оставления следов чувствительных заготовок (HT1, антистатические конструкции)
    • Материал NBR-ESD служит для защиты чувствительных компонентов от неконтролируемого электростатического разряда
    • Овальная конструкция дает возможность позиционирования на узких или вытянутых заготовках с небольшой площадью контакта
    • Высокие усилия всасывания при небольших размерах
    • Опорные поверхности предотвращают деформацию тонкой медной пленки или CCL
    • Материал изготовления NBR-ESD обеспечивает защиту от неконтролируемого электростатического разряда

    КОНСТРУКЦИЯ

    Плоские присоски SGON
    • Прочная износостойкая присоска SGON (3) с одиночной уплотнительной кромкой, состоящая из присоски SGO (2) и соединительного ниппеля (1)
    • Ниппель вставлен в чашу присоски
    • В каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

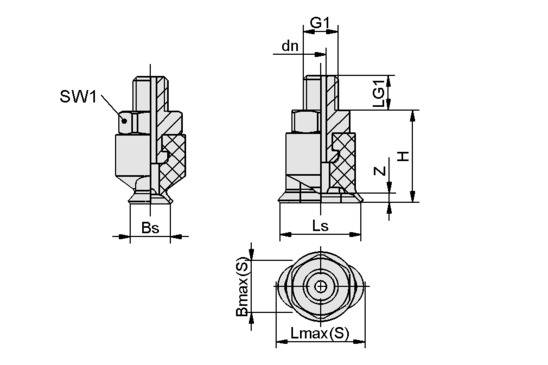

    Чертёж

    SGON 7x3.5 SI-60 M3-AG
    Атрибут Значение
    Bmax(S) 4,50 mm
    Bs 3,50 mm
    dn 1 mm
    G1 M3-AG
    H 8 mm
    LG1 3 mm
    Lmax(S) 7,50 mm
    Ls 7 mm
    SW1 5 mm
    Z (Ход) 0,80 mm

    Характеристики SGON 7x3.5 SI-60 M3-AG 10.01.01.00567

    Характеристики вакуумной техники
    Вакуумный захват
    • силикон (SI)
    Номинальное усилие удержания
    • 1 Н
    Форма кромки вакуумного захвата
    • овальная
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • 7x3.5 мм
    Объем присоски
    • 0.03 см³
    Общие характеристики
    Применение
    • для электроники
    Массо-габаритные и монтажные характеристики
    Подключение
    M3
    Масса
    2 г
    Материалы
    Резьбовой штуцер
    алюминий
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.00567
    Маркировка
    SGON 7x3.5 SI-60 M3-AG
    Ед. изм.
    шт.
