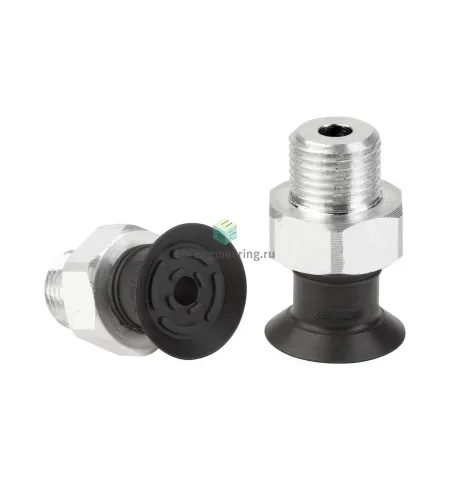

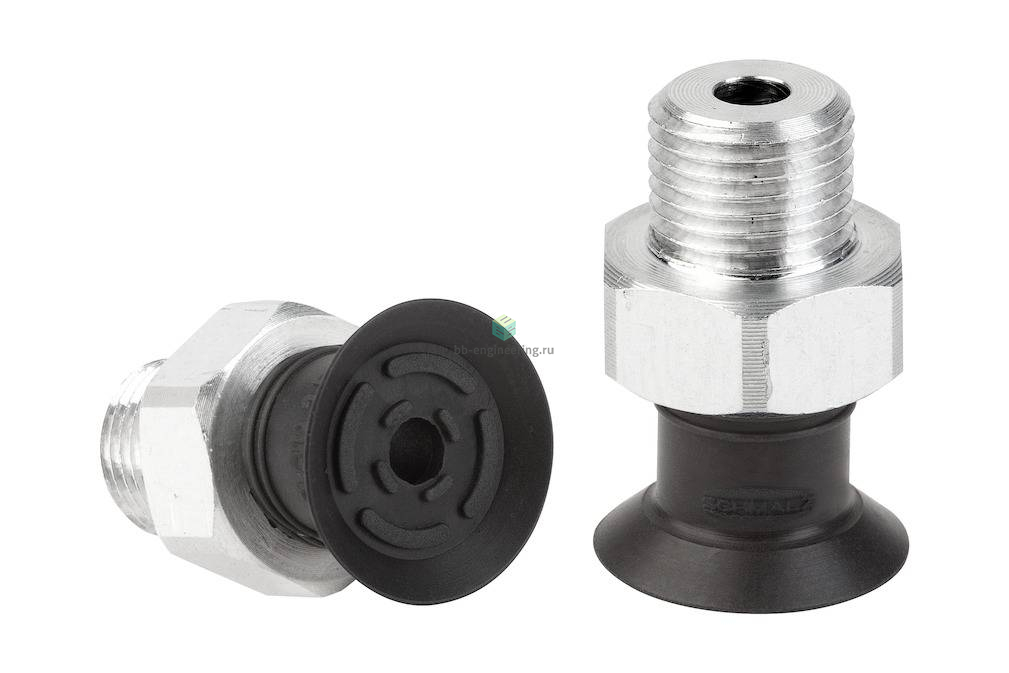

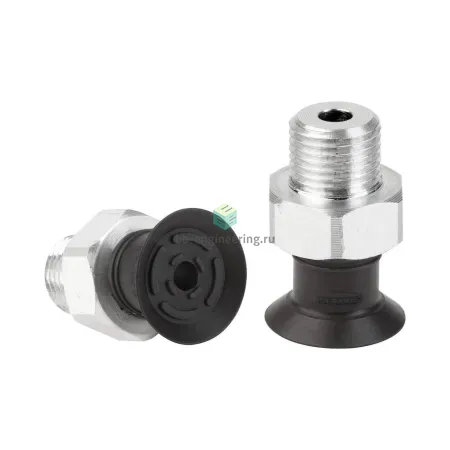

SGPN 15 FPM-65 G1/8-AG 10.01.01.12921 SCHMALZ - Присоска вакуумная круглая плоская, 15 мм, фторкаучук, G1/8

Name: SGPN 15 FPM-65 G1/8-AG 10.01.01.12921 SCHMALZ - Присоска вакуумная круглая плоская, 15 мм, фторкаучук, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.12921

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: фторкаучук (FPM) • Номинальное усилие удержания: 5.5Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø15мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SGPN 15 FPM-65 G1/8-AG 10.01.01.12921

Плоская вакуумная присоска (круглая)для аккуратногозахвата бумаги, пленки и т.д.

Особенности серии

Круглая, плоская присоска для перемещения деревянного шпона, печатных плат и солнечных батарей
Перемещение различных упаковочных материалов, таких как полимерная пленка, бумага, блистерная упаковка
Бережное перемещение полимерных пленок и бумаги благодаря плоской, длинной конической уплотнительной кромке и внутренней опоре

Плоско выступающая кромка уплотнения с опорной структурой предотвращает втягивание в вакуумный захват, например, тонкой пленки, бумаги или фотоэлектрических ячеек
Вакуумный захват из натурального каучука NK с твердостью 40 единиц по Шору обеспечивает всасывание бумаги и пленки без смятия
Вакуумный захват из силикона SI с твердостью 50 единиц по Шору устойчив к воздействию озона, ультрафиолета и тепла
Вакуумный захват из материала НТ1 не оставляет видимых отпечатков на заготовке

КОНСТРУКЦИЯ

Прочная износостойкая присоска SGPN (3) с одиночной уплотнительной кромкой, состоящая из присоски SGP (2) и соединительного ниппеля (1)
Ниппель вставлен в чашу присоски
По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

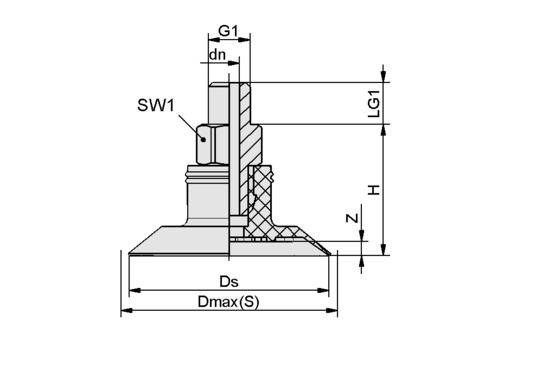

Чертёж

Атрибут	Значение
dn	3,50 mm
Dmax(S)	15,50 mm
Ds	14,50 mm
G1	G1/8"-M
H	16 mm
LG1	7,50 mm
SW1	14 mm
Z (Ход)	0,90 mm
