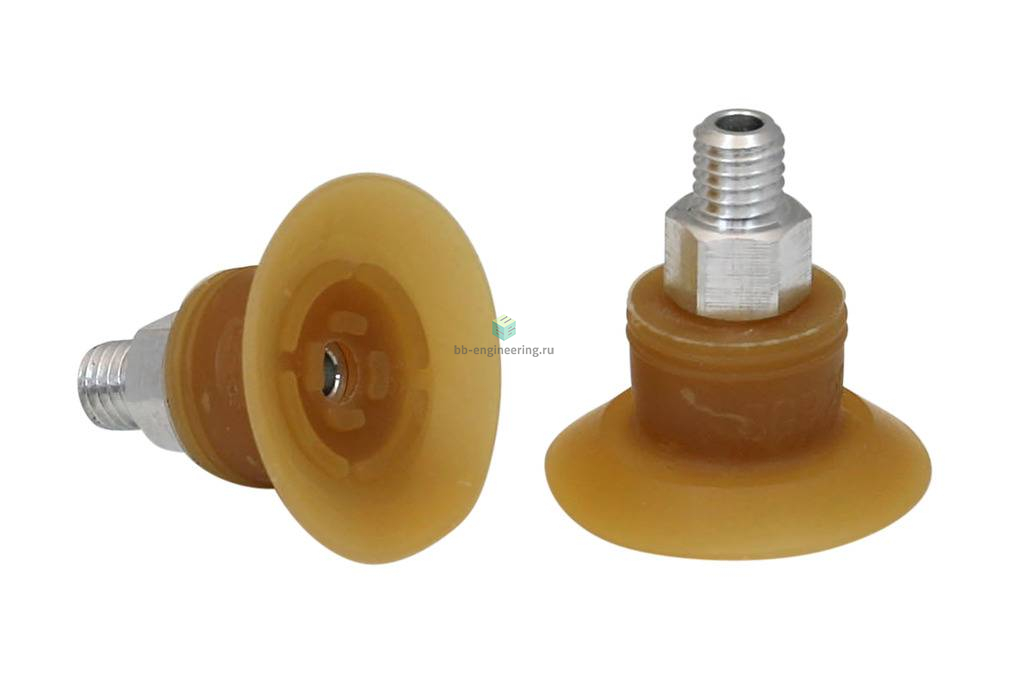

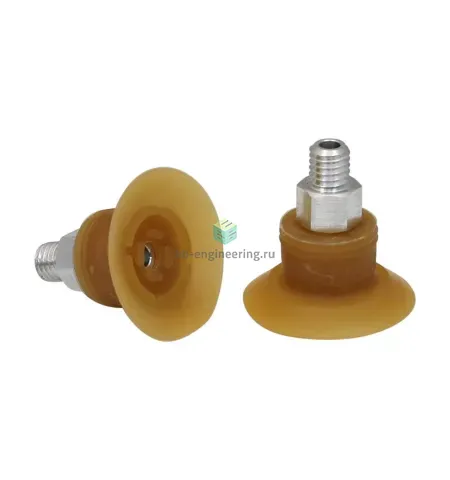

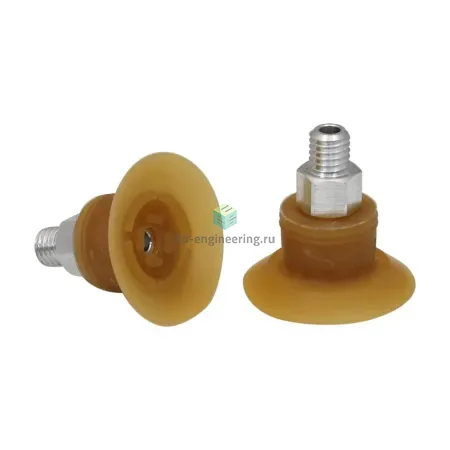

Описание SGPN 20 NK-40 M5-AG 10.01.01.11978
Плоская вакуумная присоска (круглая)для аккуратногозахвата бумаги, пленки и т.д.
Особенности серии
- Круглая, плоская присоска для перемещения деревянного шпона, печатных плат и солнечных батарей
- Перемещение различных упаковочных материалов, таких как полимерная пленка, бумага, блистерная упаковка
- Бережное перемещение полимерных пленок и бумаги благодаря плоской, длинной конической уплотнительной кромке и внутренней опоре
- Плоско выступающая кромка уплотнения с опорной структурой предотвращает втягивание в вакуумный захват, например, тонкой пленки, бумаги или фотоэлектрических ячеек
- Вакуумный захват из натурального каучука NK с твердостью 40 единиц по Шору обеспечивает всасывание бумаги и пленки без смятия
- Вакуумный захват из силикона SI с твердостью 50 единиц по Шору устойчив к воздействию озона, ультрафиолета и тепла
- Вакуумный захват из материала НТ1 не оставляет видимых отпечатков на заготовке
КОНСТРУКЦИЯ
- Прочная износостойкая присоска SGPN (3) с одиночной уплотнительной кромкой, состоящая из присоски SGP (2) и соединительного ниппеля (1)
- Ниппель вставлен в чашу присоски
- По каждой серии штуцеров, сменные чаши и штуцеры могут комбинироваться по желанию

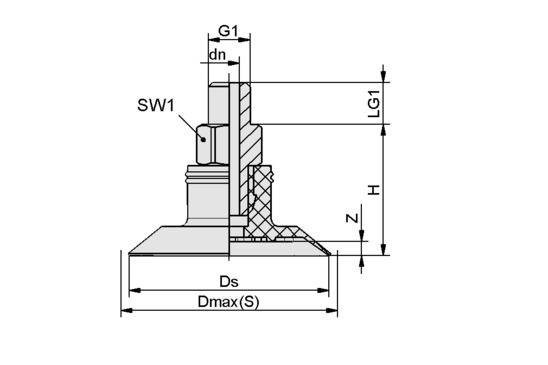

Чертёж
 |
|
Характеристики SGPN 20 NK-40 M5-AG 10.01.01.11978
Характеристики вакуумной техники
Вакуумный захват
- натуральный каучук (NK)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 8.5 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø20 мм
Объем присоски
- 0.6 см³
Общие характеристики
Применение
- для полимерной пленки и бумаги
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 40 A
