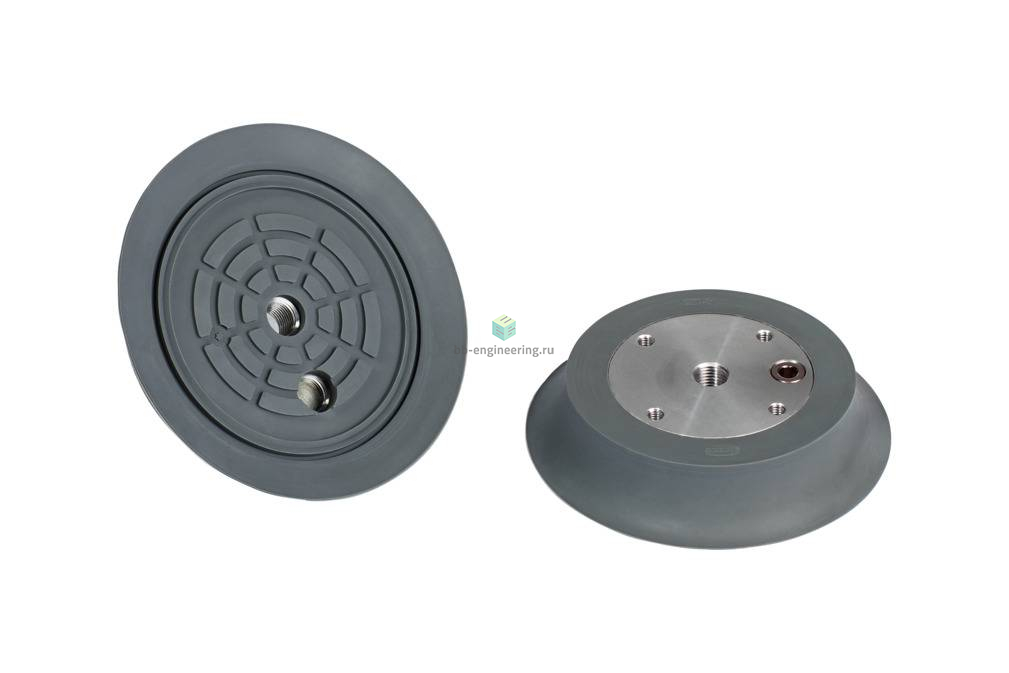

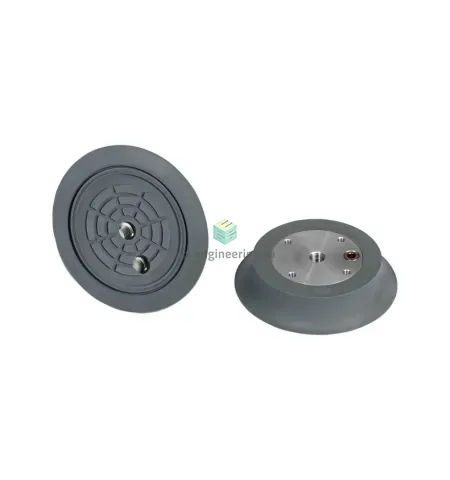

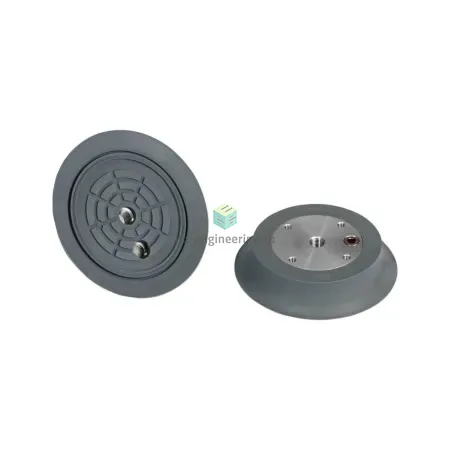

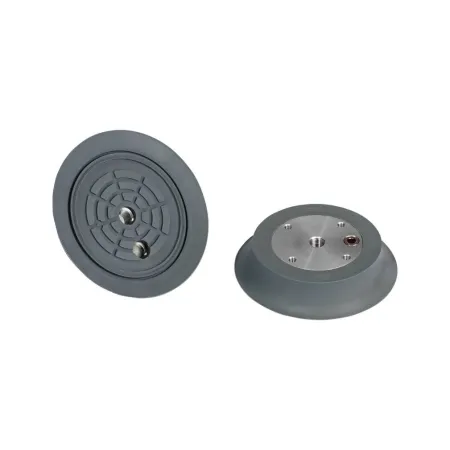

SHF 125 NK-45 G1/4-IG 10.01.01.11788 SCHMALZ - Присоска вакуумная плоская, 125 мм, натуральный каучук, G1/4

Name: SHF 125 NK-45 G1/4-IG 10.01.01.11788 SCHMALZ - Присоска вакуумная плоская, 125 мм, натуральный каучук, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.01.11788

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: натуральный каучук (NK) • Номинальное усилие удержания: 625Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø125мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SHF 125 NK-45 G1/4-IG 10.01.01.11788

Плоская вакуумная присоска (круглая) для динамического перемещения деревянных заготовок

Особенности серии

Круглая вакуумная плита для перемещения листов, элементов мебели, паркета и аналогичных крупных, плоских заготовок
Перемещение деревянных частей с шероховатой поверхностью

Мягкое уплотнение оптимально компенсирует неровности заготовок
Внутренняя двойная рабочая кромка уплотнения обеспечивает оптимальную герметизацию на необработанных и гладких поверхностях
Специальная структура нижней стороны захвата позволяет использовать его в условиях максимальной динамичности и коротких циклов
Уплотнение можно быстро заменять без инструмента

КОНСТРУКЦИЯ

Вакуумная плита SHF, состоящая из уплотнительного кольца (3) и алюминиевой монтажной пластины (1)
Соединение (2) сбоку, обычно закрыто резьбовой пробкой (приклеивается по месту для дополнительной безопасности)
Уплотнительное кольцо надежно крепится на монтажной пластине (может меняться без инструментов)
Двойная внутренняя уплотняющая кромка (4) для лучшего уплотнения на шероховатых поверхностях
Дополнительный сенсорный клапан можно заказать отдельно (для установки используется фиксирующий состав средней плотности)
Сетчатый фильтр доступен дополнительно

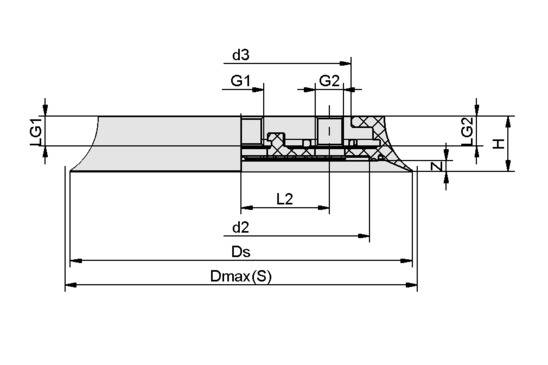

Чертёж

Атрибут	Значение
d2	85 mm
d3	70 mm
Dmax(S)	133 mm
Ds	125 mm
G1	G1/4"-F
G2	G1/4"-F
H	26 mm
L2	26,50 mm
LG1	14 mm
LG2	12,80 mm
Z (Ход)	6 mm
