Описание SHFN 70 NK-45 G1/4-AG MOS 10.01.01.11691

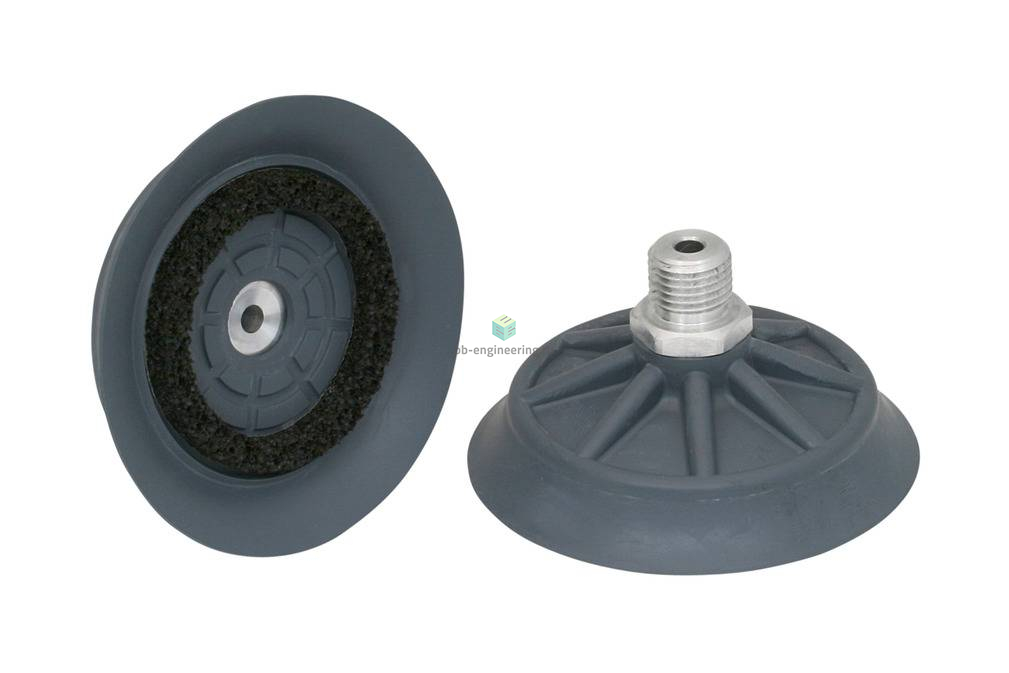

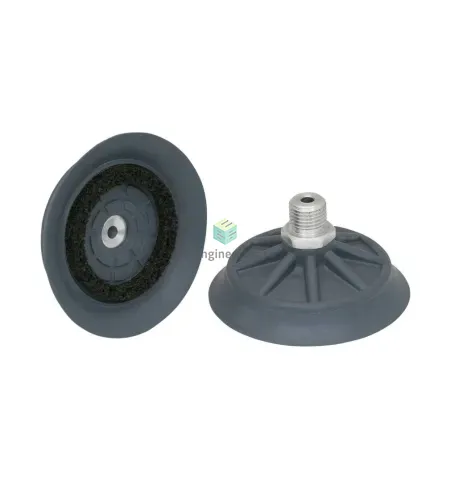

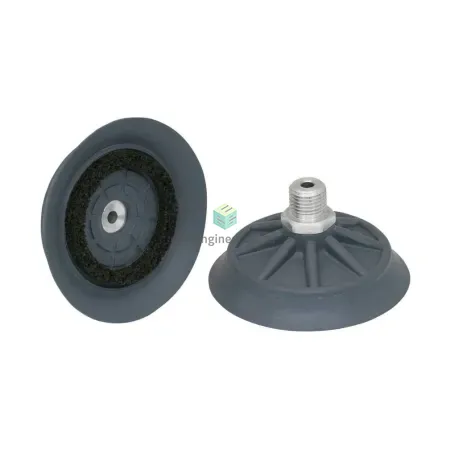

Плоская вакуумная присоска (круглая) для оченьдинамического перемещения деревянных заготовок
Особенности серии
- Круглая, Плоская присоска для перемещения деталей мебели, паркетного пола, ламинированных или неламинированных древесных плит, и т.п.
- Версия с вулканизированной вставкой, для вакуумных систем в сложных условиях эксплуатации, где присоски не всегда полностью охватываются или могут помещаться прямо на край заготовки
- Перемещение предметов с очень шероховатой поверхностью с уплотнительным кольцом из специальной губки
- Мягкое уплотнение оптимально компенсирует неровности заготовок
- Уплотнение с расположенной внутри рабочей кромкой обеспечивает оптимальную герметизацию на необработанных и гладких поверхностях
- Специальная структура нижней стороны захвата позволяет использовать его в условиях максимальной динамичности и коротких циклов
- Внутренняя вставка повышает устойчивость в суровых условиях эксплуатации
- В качестве опции оснащается сетчатым фильтром для использования в пыльной атмосфере
КОНСТРУКЦИЯ
- Адаптируемая присоска SHFN (3), состоящая из присоски SHF (2) и соединительного ниппеля (1)
- Штуцер вставлен в присоску; версия SHFN...E со штуцером, вкручиваемым в вулканизированную вставку
- Ребра на верхней поверхности присоски для более высокой устойчивости на версии без вулканизированной вставки
- Дополнительно доступны с уплотнительным кольцом из специальной губки и/или с сенсорным клапаном
- Индивидуальное деактивирование неиспользуемых присосок с помощью дополнительного сенсорного клапана для предотвращения поступления воздуха

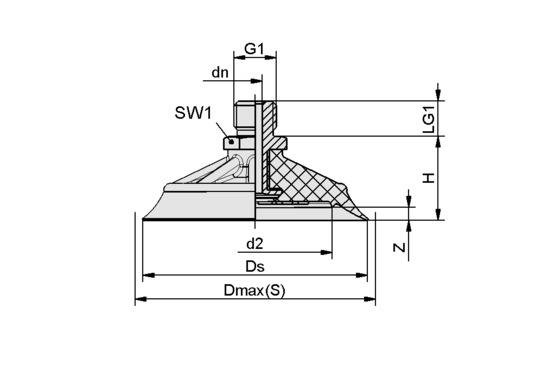

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SHFN 70 NK-45 G1/4-AG MOS 10.01.01.11691 SCHMALZ - Присоска вакуумная плоская, 70 мм, каучук, G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SHFN 70 NK-45 G1/4-AG MOS 10.01.01.11691
Характеристики вакуумной техники
Вакуумный захват
- натуральный каучук (NK)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 200 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Боковое усилие при номинальном рабочем давлении
- 145 Н
Размер вакуумного захвата
- ø70 мм
Объем присоски
- 12.8 см³
Общие характеристики
Применение
- для древесины
Материалы
Резьбовой штуцер
алюминий
Твердость по Шору
- 45 A
