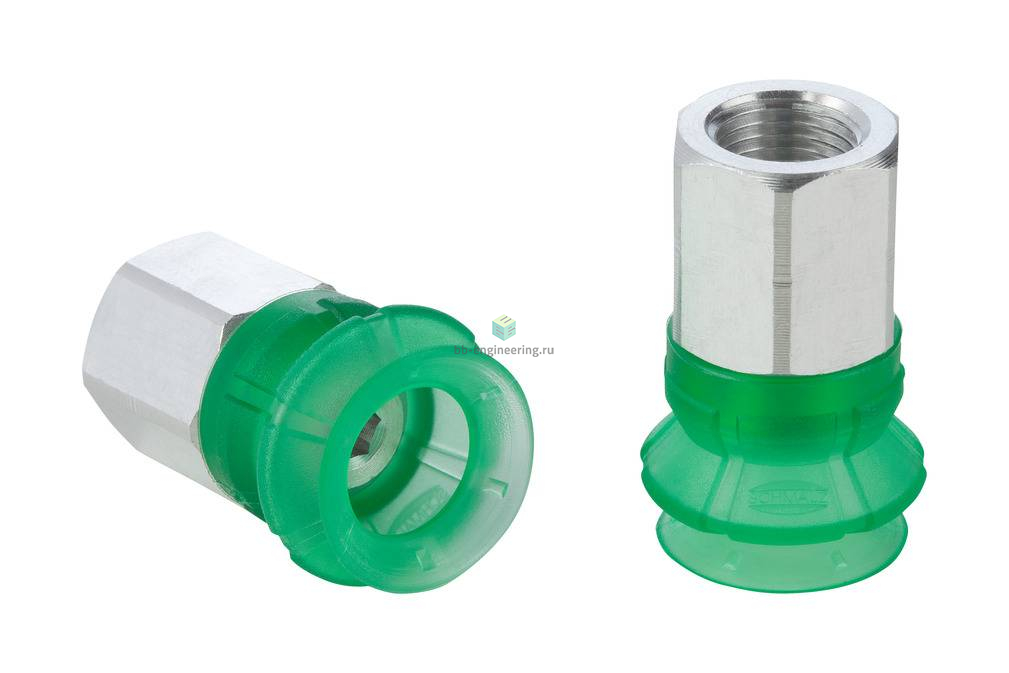

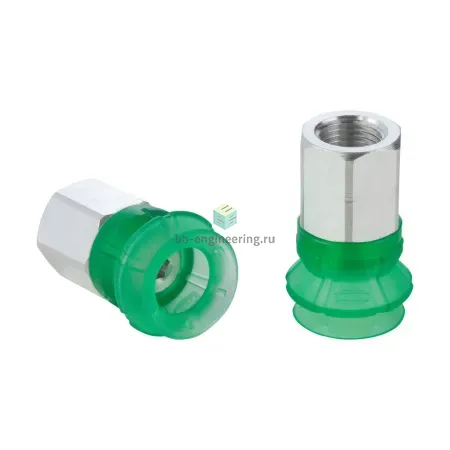

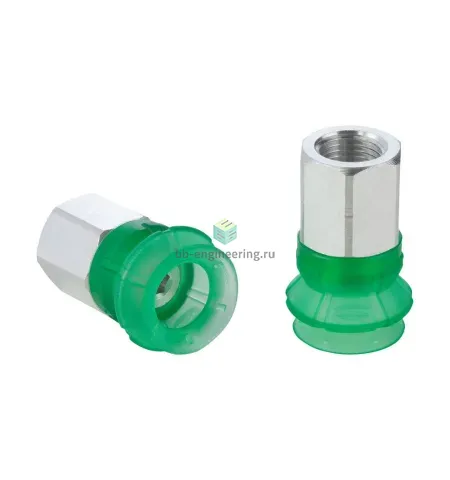

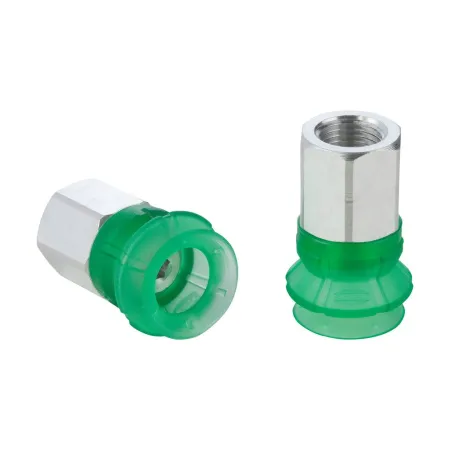

SPB1 10 ED-65 M5-IG 10.01.06.03568 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 10 мм, эластодур, M5

Name: SPB1 10 ED-65 M5-IG 10.01.06.03568 SCHMALZ - Присоска вакуумная сильфон 1.5 гофра, 10 мм, эластодур, M5
Brand: SCHMALZ
SKU: SMZ-10.01.06.03568

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 1.5Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø10мм • Подключение: M5

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPB1 10 ED-65 M5-IG 10.01.06.03568

Bellows suction cup (round)for very uneven workpieces

Особенности серии

Круглая, сильфонная присоска с 1,5 гофра для использования в устройствах формирования картонных коробок и лотков
Перемещение картона и жесткой упаковки в машинах с верхней и боковой загрузкой
Процессы укладки на поддоны и снятия с поддонов
Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом

Захват оптимально присасывается к картону и упаковке, обладающей собственной устойчивостью
Высокая собственная устойчивость вакуумного захвата в динамичных процессах
Элементы решетки между кромкой уплотнения и складкой предотвращают смещение захвата
Высокие усилия всасывания при небольших размерах благодаря большой эффективной площади всасывания
Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)

КОНСТРУКЦИЯ

Круглая сильфонная присоска SPB1 (1) с 1,5 гофра и мягкой и гибкой уплотнительной кромкой
Изготавливается из износостойкого материала Эластодур ED-65
Модели с диаметром до 30 мм имеют съемный соединительный элемент
Начиная от диаметра 40 мм с двухсекционным соединительным элементом, состоящим из детали со стороны машины (2) и детали со стороны всасывания (3)
Вставной сетчатый фильтр (4) в качестве предварительного фильтра
Все соединительные элементы с наружной резьбой оснащены встроенным уплотнением

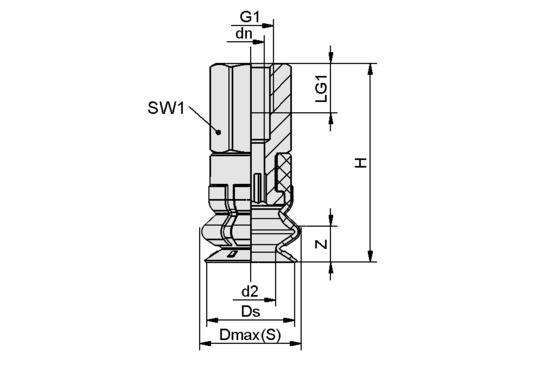

Чертёж

Атрибут	Значение
d2	5,60 mm
dn	3,10 mm
Dmax(S)	11,30 mm
Ds	9,80 mm
G1	M5-F
H	22,40 mm
LG1	5,50 mm
SW1	8 mm
Z (Ход)	4 mm
