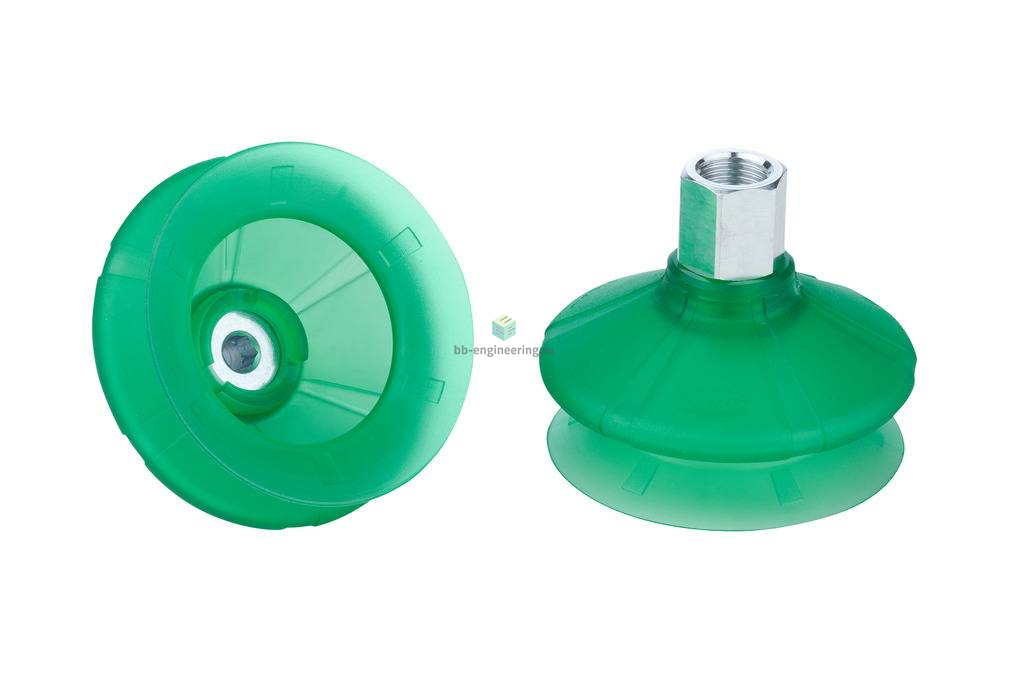

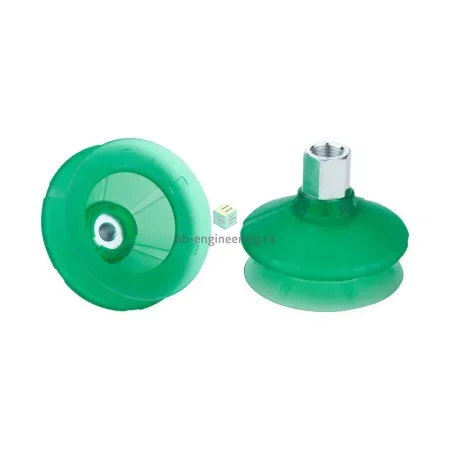

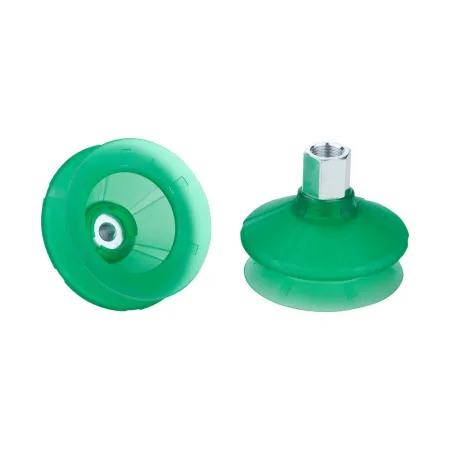

Описание SPB1 60 ED-65 G1/4-IG 10.01.06.03503
Сильфонная присоска (круглая)для очень неровных заготовок
Особенности серии
- Круглая, сильфонная присоска с 1,5 гофра для использования в устройствах формирования картонных коробок и лотков
- Перемещение картона и жесткой упаковки в машинах с верхней и боковой загрузкой
- Процессы укладки на поддоны и снятия с поддонов
- Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом
- Захват оптимально присасывается к картону и упаковке, обладающей собственной устойчивостью
- Высокая собственная устойчивость вакуумного захвата в динамичных процессах
- Элементы решетки между кромкой уплотнения и складкой предотвращают смещение захвата
- Высокие усилия всасывания при небольших размерах благодаря большой эффективной площади всасывания
- Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)
КОНСТРУКЦИЯ
- Круглая сильфонная присоска SPB1 (1) с 1,5 гофра и мягкой и гибкой уплотнительной кромкой
- Изготавливается из износостойкого материала Эластодур ED-65
- Модели с диаметром до 30 мм имеют съемный соединительный элемент
- Начиная от диаметра 40 мм с двухсекционным соединительным элементом, состоящим из детали со стороны машины (2) и детали со стороны всасывания (3)
- Вставной сетчатый фильтр (4) в качестве предварительного фильтра
- Все соединительные элементы с наружной резьбой оснащены встроенным уплотнением

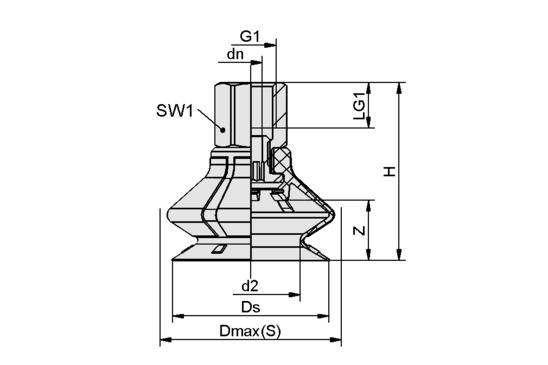

Чертёж
 |
|
Характеристики SPB1 60 ED-65 G1/4-IG 10.01.06.03503
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 78 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 49.4 Н
Размер вакуумного захвата
- ø60 мм
Усилие отрыва при 70% вакуума
100.9
Н
Объем присоски
- 49.24 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 65 A
