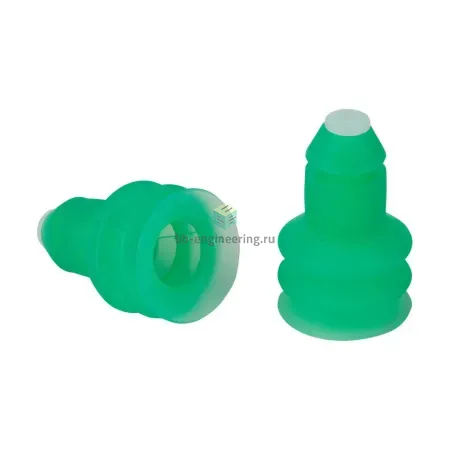

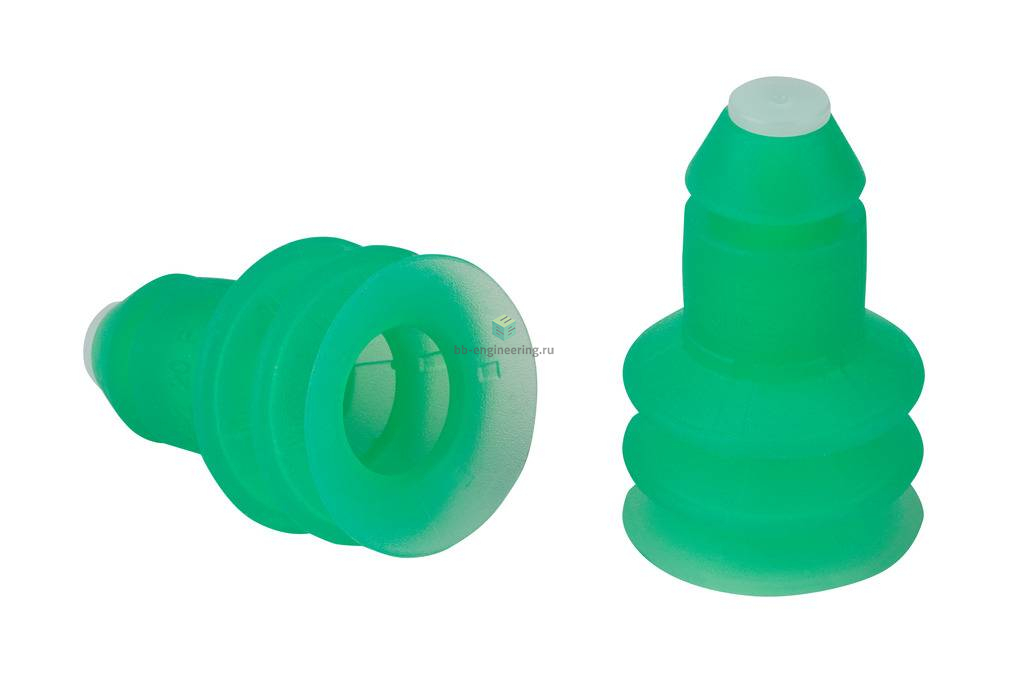

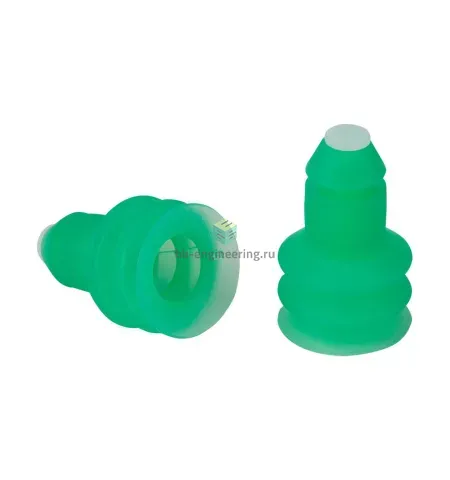

SPB2 20 SI-40 SW150 P 10.01.06.03223 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 20 мм, силикон

Name: SPB2 20 SI-40 SW150 P 10.01.06.03223 SCHMALZ - Присоска вакуумная круглая сильфон 2.5 гофра, 20 мм, силикон
Brand: SCHMALZ
SKU: SMZ-10.01.06.03223

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 4.9Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø20мм

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPB2 20 SI-40 SW150 P 10.01.06.03223

Сильфонная вакуумная присоска (круглая) с 2.5 складками для динамического перемещения картонной и плотной упаковки

Особенности серии

Круглая сильфонная присоска с 2,5 гофра, используемая для процессов укладки на поддоны и снятия с поддонов в упаковочной отрасли
Перемещение упаковочных материалов, таких как картонные коробки, жесткая и гибкая упаковка
Перемещение блистерной упаковки, продукции в термоусадочной пленке, пластиковых пакетов или лотков
Использование в области захватных систем и «вакуумных ковров»; встроенный ограничитель потока, чтобы уменьшить утечки, возникающие при частичном заполнении

Быстрый монтаж и демонтаж без использования инструментов благодаря функции вставки (Push-In)
Гибкая кромка уплотнения оптимизирована для картона, упаковочного материала и прочих неустойчивых поверхностей
Мягкий гофрированный сильфон с большим ходом при низком усилии стабилизации идеально подходит для использования в системах захвата
Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания

КОНСТРУКЦИЯ

Сильфонные присоски SPB2 P (2,5 гофра) Ограничитель потока

Круглая сильфонная присоска с 2,5 гофра и мягкой и гибкой уплотнительной кромкой
Встроенный ограничитель потока (2) диаметром от 0,8 до 1,5 мм
Сборка без инструментов непосредственно в существующем отверстии (1) благодаря функции вставки (2)
Дополнительно встраивается сетчатый фильтр (4) в качестве предварительного фильтра (размер пор 120 мкм)

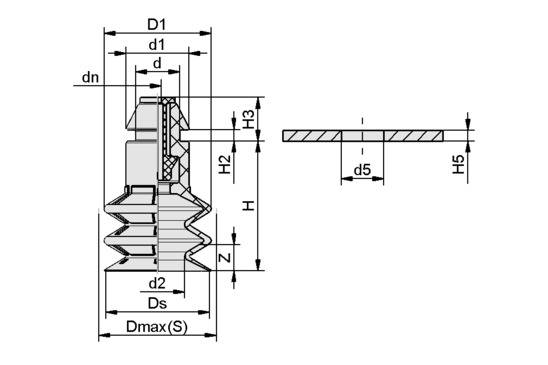

Чертёж

Атрибут	Значение
d	8,50 mm
d1	11,80 mm
d2	10,20 mm
d5	7,90 mm
dn	1,50 mm
D1	20 mm
Dmax(S)	20,50 mm
Ds	19,60 mm
H	24,30 mm
H2	2,20 mm
H3	8,20 mm
H5	2 mm
Z (Ход)	9 mm
