Описание SPB2 25 ED-65 G1/8-IG 10.01.06.03456

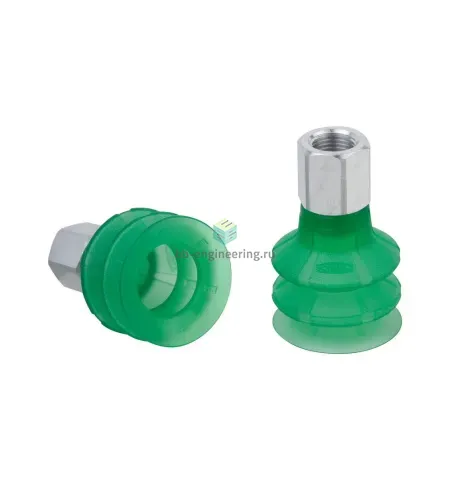

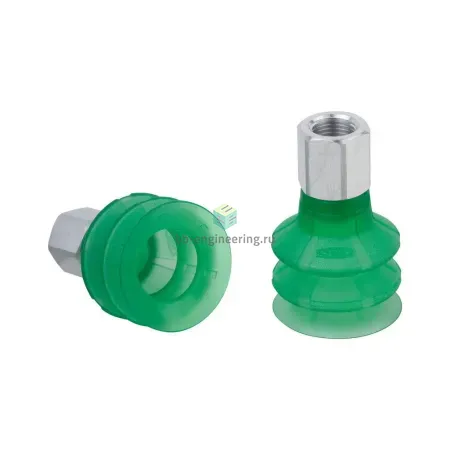

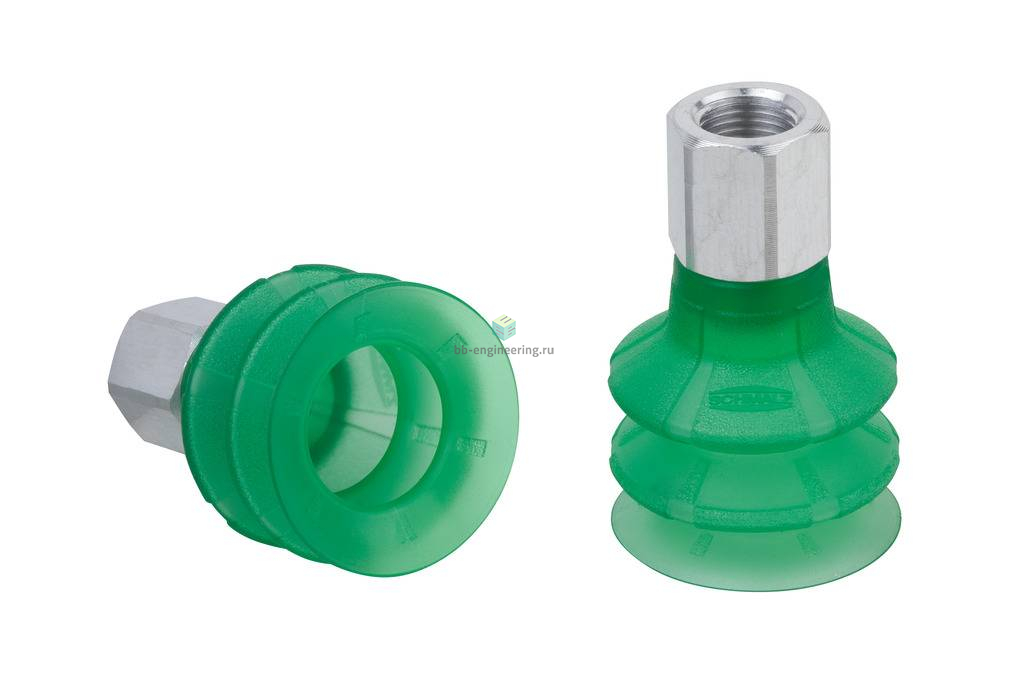

Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью
Особенности серии
- Круглые сильфонные присоски с 2,5 гофра для использования в устройствах формирования коробок и лотков с высокими требованиями к ходу присоски, динамике и износостойкости
- Перемещение нежестких заготовок, таких как заполненные картонные коробки, для процессов укладки на поддоны и удаления поддонов
- Применения, которые требуют высокой приспособляемости и компенсации высоты, такие как захват коробок из накопителя в роторных подъемниках
- Перемещение картона, характерно крепкой и жесткой упаковки в машинах с верхней и боковой загрузкой
- Большой ход захвата для оптимальной адаптации к искривленным поверхностям
- Большой внутренний диаметр захвата обеспечивает большой объемный поток для сокращения времени цикла
- Гибкое уплотнение, оптимизированное для картона и упаковок, обладающих собственной устойчивостью
- Элементы решетки между кромкой уплотнения и складкой предотвращают смещение захвата
КОНСТРУКЦИЯ
- Круглая сильфонная присоска SPB2 с 2,5 гофра (2) и гибкой уплотнительной кромкой
- Модели с диаметром до 30 мм имеют вставной соединительный элемент (1)
- Начиная от диаметра 40 мм с двухсекционным соединительным элементом: состоящим из детали со стороны машины и детали со стороны всасывания
- Доступны в качестве собранной присоски, состоящей из соединительного элемента и эластномерной части, или в виде отдельных частей

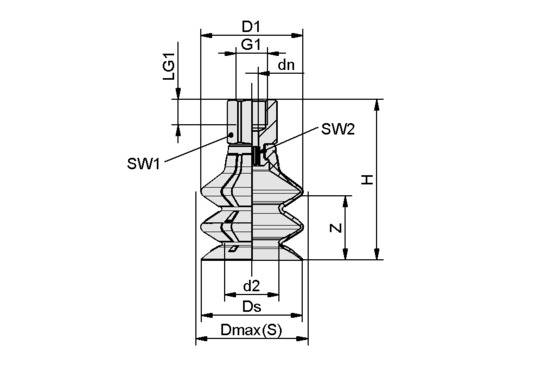

Чертёж
 |
|
Характеристики SPB2 25 ED-65 G1/8-IG 10.01.06.03456
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 9.9 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 9.1 Н
Размер вакуумного захвата
- ø25 мм
Усилие отрыва при 70% вакуума
20.1
Н
Объем присоски
- 7.6 см³
Общие характеристики
Количество гофр
- 2.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 65 A
