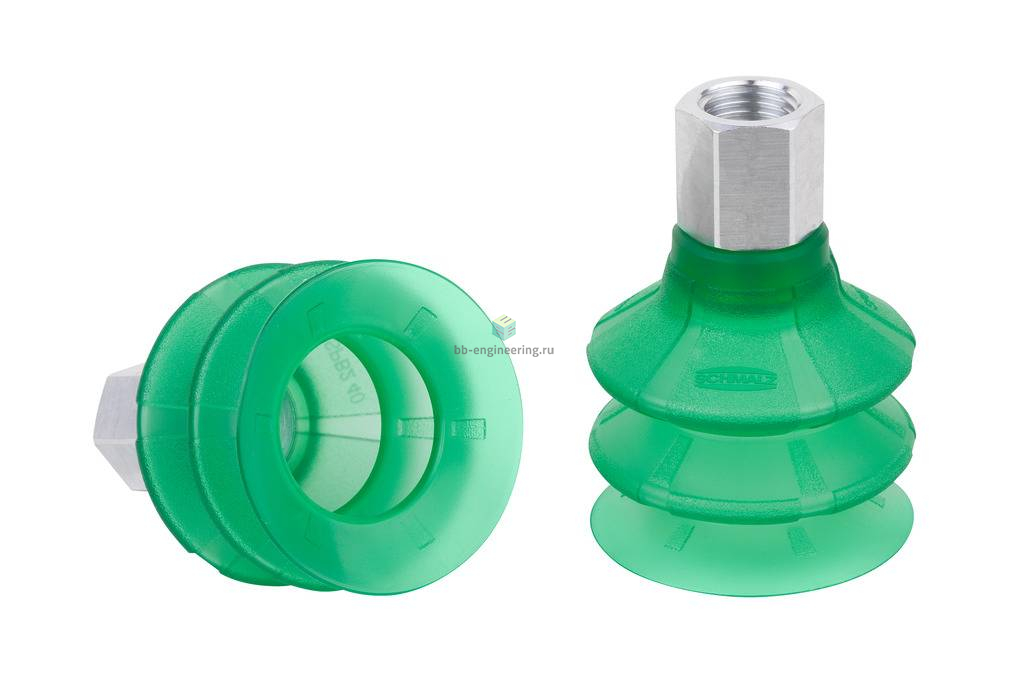

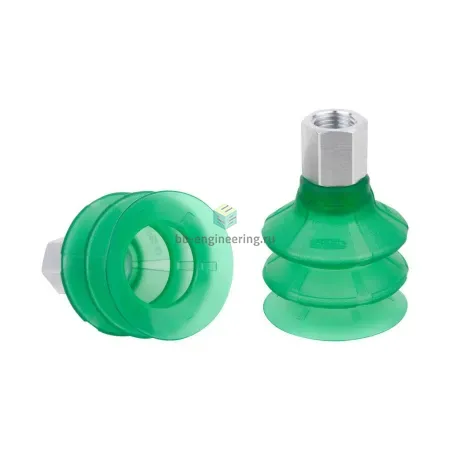

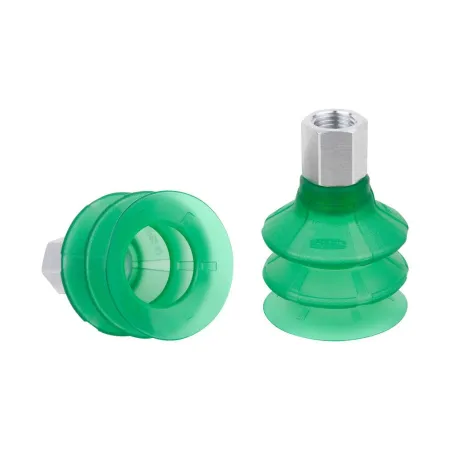

SPB2 40 ED-65 G1/4-IG 10.01.06.03460 SCHMALZ - Присоска вакуумная сильфон 2.5 гофра, 40 мм, эластодур, G1/4

Name: SPB2 40 ED-65 G1/4-IG 10.01.06.03460 SCHMALZ - Присоска вакуумная сильфон 2.5 гофра, 40 мм, эластодур, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.03460

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 24.8Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø40мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPB2 40 ED-65 G1/4-IG 10.01.06.03460

Сильфонная вакуумная присоска (круглая) для заготовок с очень неровной поверхностью

Особенности серии

Круглые сильфонные присоски с 2,5 гофра для использования в устройствах формирования коробок и лотков с высокими требованиями к ходу присоски, динамике и износостойкости
Перемещение нежестких заготовок, таких как заполненные картонные коробки, для процессов укладки на поддоны и удаления поддонов
Применения, которые требуют высокой приспособляемости и компенсации высоты, такие как захват коробок из накопителя в роторных подъемниках
Перемещение картона, характерно крепкой и жесткой упаковки в машинах с верхней и боковой загрузкой

Большой ход захвата для оптимальной адаптации к искривленным поверхностям
Большой внутренний диаметр захвата обеспечивает большой объемный поток для сокращения времени цикла
Гибкое уплотнение, оптимизированное для картона и упаковок, обладающих собственной устойчивостью
Элементы решетки между кромкой уплотнения и складкой предотвращают смещение захвата

КОНСТРУКЦИЯ

Круглая сильфонная присоска SPB2 с 2,5 гофра (2) и гибкой уплотнительной кромкой
Модели с диаметром до 30 мм имеют вставной соединительный элемент (1)
Начиная от диаметра 40 мм с двухсекционным соединительным элементом: состоящим из детали со стороны машины и детали со стороны всасывания
Доступны в качестве собранной присоски, состоящей из соединительного элемента и эластномерной части, или в виде отдельных частей

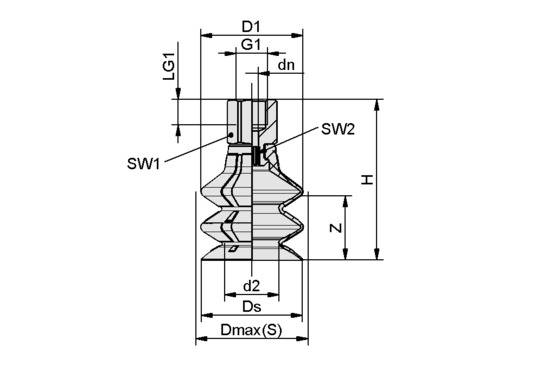

Чертёж

Атрибут	Значение
d2	22,90 mm
dn	6,10 mm
D1	42,20 mm
Dmax(S)	44,50 mm
Ds	41,30 mm
G1	G1/4"-F
H	62,20 mm
LG1	12 mm
SW1	17 mm
SW2	6 mm
Z (Ход)	25 mm
