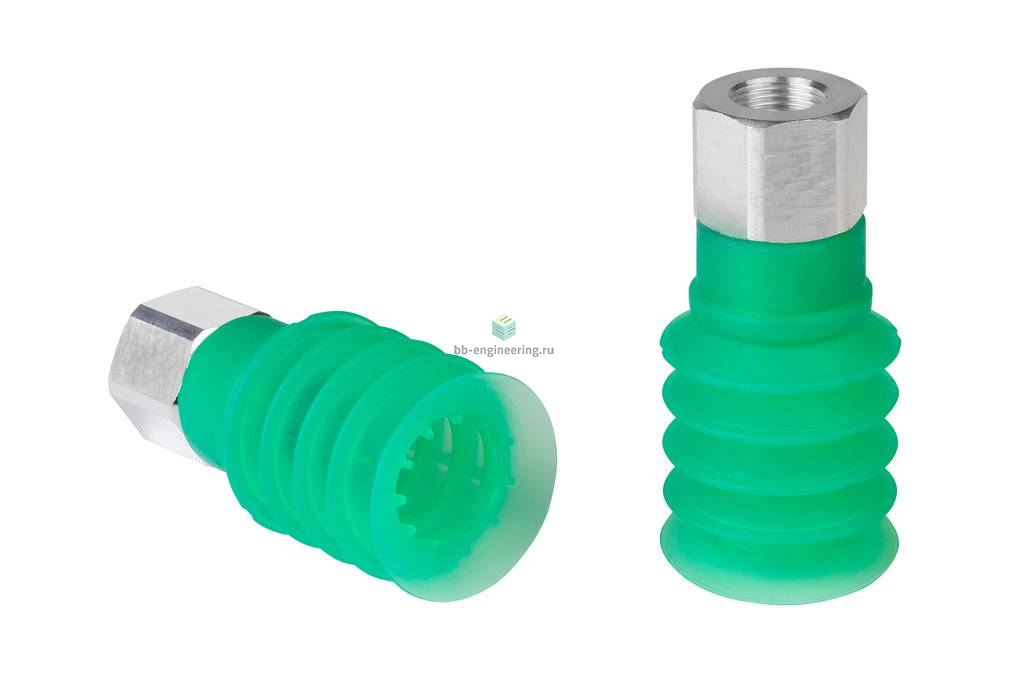

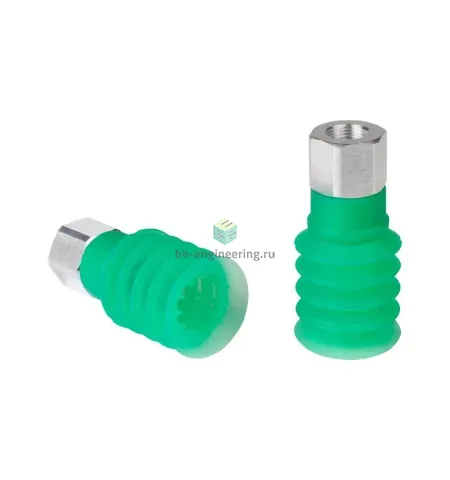

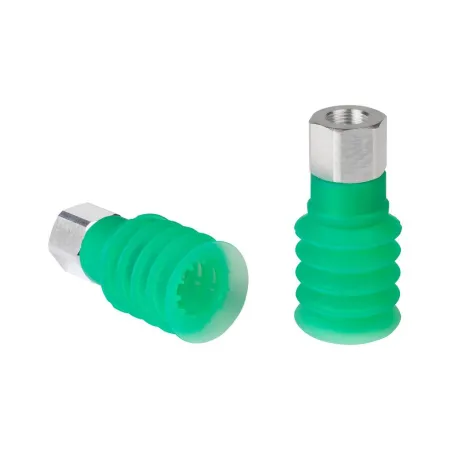

SPB4 40 SI-55 G1/8-IG 10.01.06.03914 SCHMALZ - Присоска вакуумная сильфон 4.5 гофра, 40 мм, силикон, G1/8

Name: SPB4 40 SI-55 G1/8-IG 10.01.06.03914 SCHMALZ - Присоска вакуумная сильфон 4.5 гофра, 40 мм, силикон, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.06.03914

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 25Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø40мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPB4 40 SI-55 G1/8-IG 10.01.06.03914

Bellows suction cup (round)for very uneven workpieces

Особенности серии

Круглая, сильфонная присоска с 4,5 гофра для перемещения гибких продуктов, таких как пакеты и другая упаковка из полимерной пленки
Процесс надежного захвата и перемещения твердых, пакетов с порошком и жидкостью
Высокоскоростные процессы упаковки, особенно в сочетании с параллельными кинематическими роботами

Тонкая и жесткая кромка уплотнения с пластинами направления потока идеально подходит для пакетов и других гибких заготовок
Сжатые складки не влияют на гибкость уплотнения
Усиленный базовый корпус и складки предотвращают спадание при вытягивании захвата в условиях вакуума
Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания

КОНСТРУКЦИЯ

Сильфонная присоска SPB4 (1) с 4,5 гофра и мягкой и гибкой уплотнительной кромкой
Специально усиленные сильфоны для дополнительной устойчивости
Монтаж через соединитель Schmalz SC (3). В качестве альтернативы – прямое крепление на трубу с помощью хомута (4)
Все крепежные элементы с наружной резьбой имеют встроенное уплотнительное кольцо
Дополнительный предварительный фильтр (2) (размер пор 250 мкм)
Дополнительный вставной диск SPI для нижнего вакуумного гофра позволяет избежать прилипания пленки

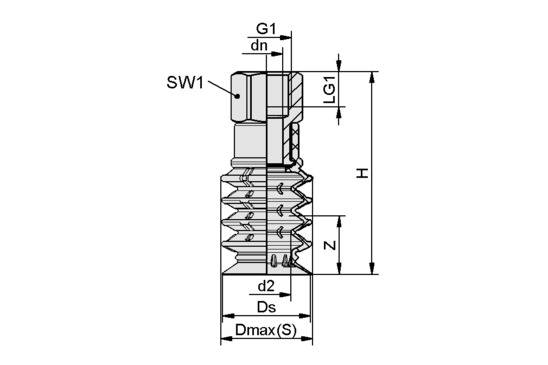

Чертёж

Атрибут	Значение
d2	23 mm
dn	8,60 mm
Dmax(S)	41,50 mm
Ds	40,50 mm
G1	G1/8"-F
H	87,10 mm
LG1	12 mm
SW1	27 mm
Z (Ход)	27 mm
