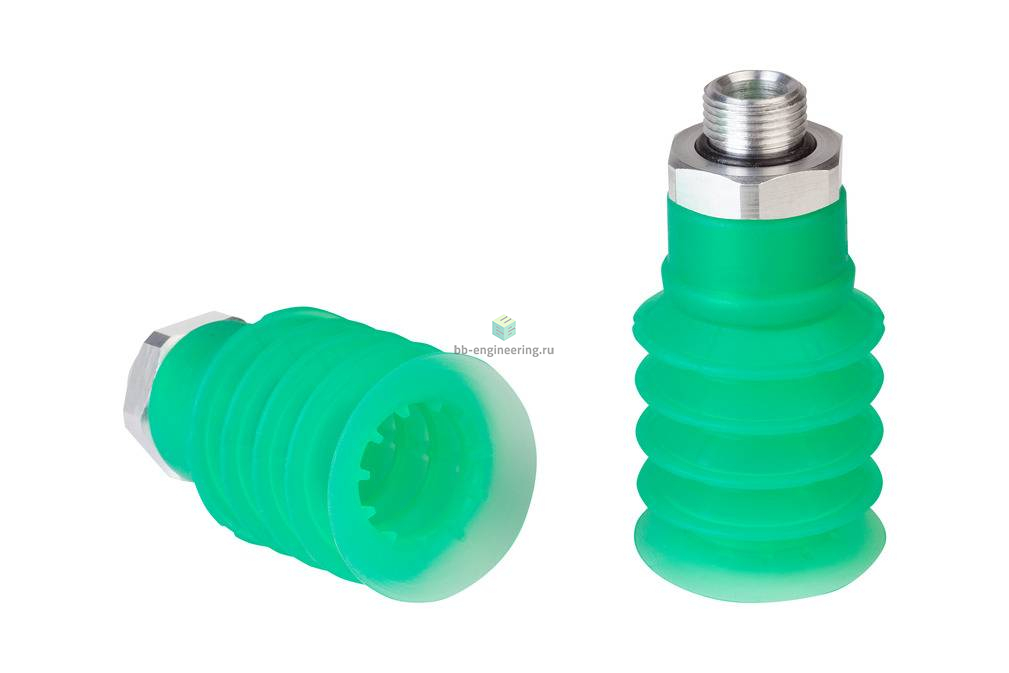

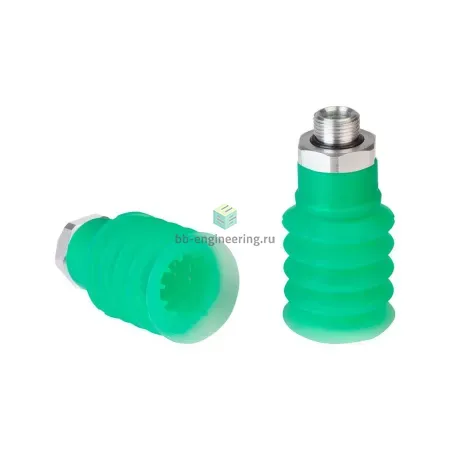

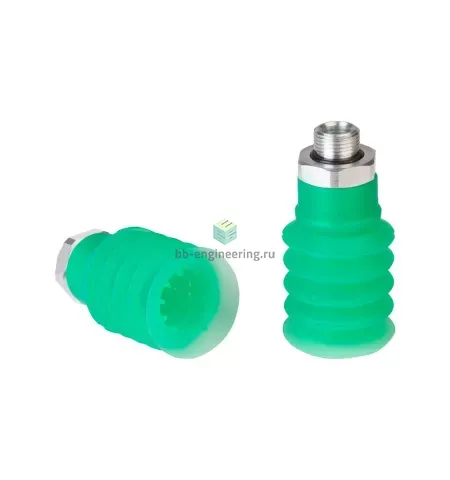

Описание SPB4 40 SI-55 G3/8-AG 10.01.06.03527
Bellows suction cup (round)for very uneven workpieces
Особенности серии
- Круглая, сильфонная присоска с 4,5 гофра для перемещения гибких продуктов, таких как пакеты и другая упаковка из полимерной пленки
- Процесс надежного захвата и перемещения твердых, пакетов с порошком и жидкостью
- Высокоскоростные процессы упаковки, особенно в сочетании с параллельными кинематическими роботами
- Тонкая и жесткая кромка уплотнения с пластинами направления потока идеально подходит для пакетов и других гибких заготовок
- Сжатые складки не влияют на гибкость уплотнения
- Усиленный базовый корпус и складки предотвращают спадание при вытягивании захвата в условиях вакуума
- Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
КОНСТРУКЦИЯ
- Сильфонная присоска SPB4 (1) с 4,5 гофра и мягкой и гибкой уплотнительной кромкой
- Специально усиленные сильфоны для дополнительной устойчивости
- Монтаж через соединитель Schmalz SC (3). В качестве альтернативы – прямое крепление на трубу с помощью хомута (4)
- Все крепежные элементы с наружной резьбой имеют встроенное уплотнительное кольцо
- Дополнительный предварительный фильтр (2) (размер пор 250 мкм)
- Дополнительный вставной диск SPI для нижнего вакуумного гофра позволяет избежать прилипания пленки

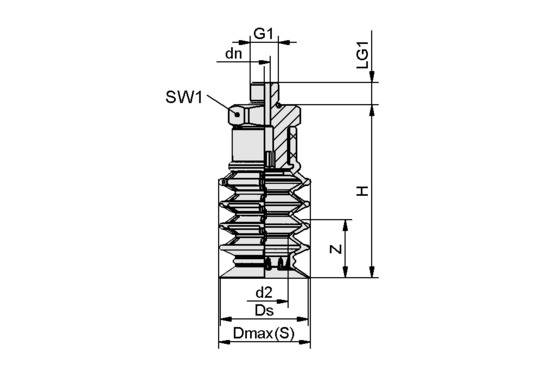

Чертёж
 |
|
Характеристики SPB4 40 SI-55 G3/8-AG 10.01.06.03527
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 25 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø40 мм
Усилие отрыва при 70% вакуума
39
Н
Объем присоски
- 35.74 см³
Общие характеристики
Количество гофр
- 4.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 55 A
