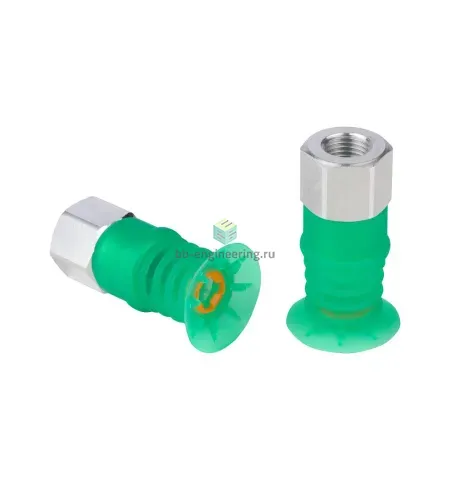

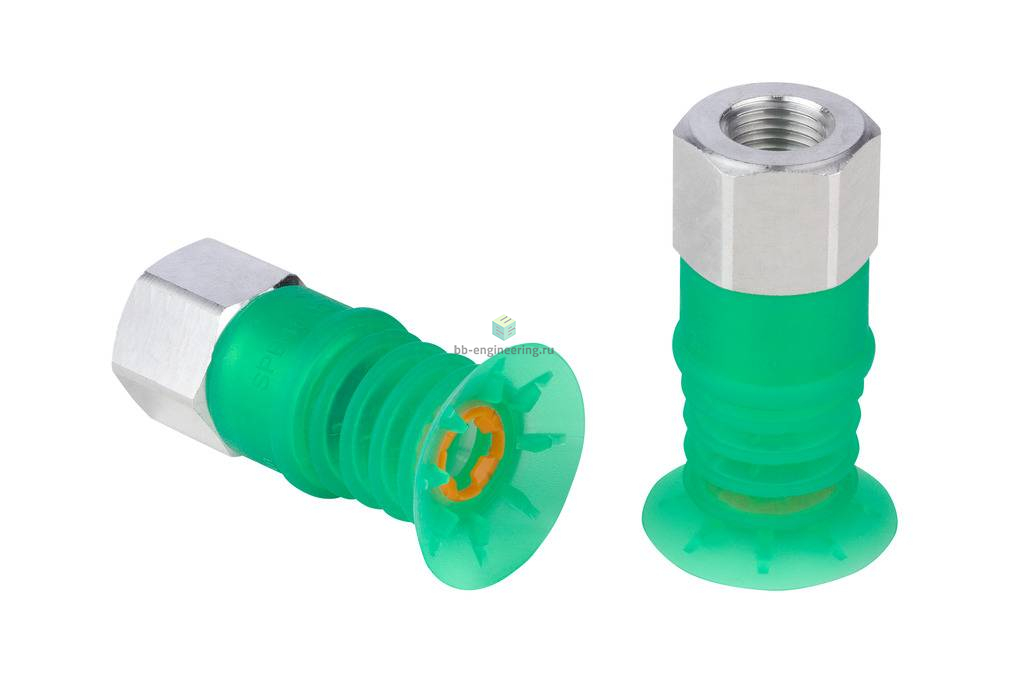

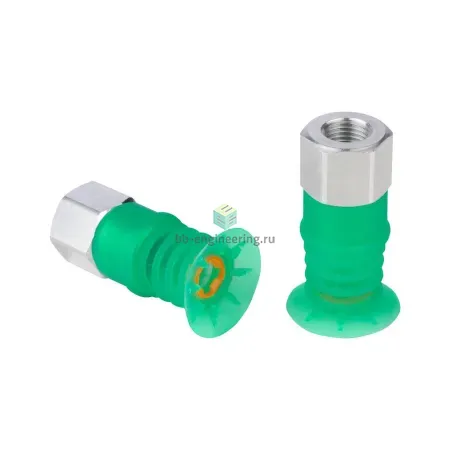

Описание SPB4f 30 SI-55 G1/8-IG 10.01.06.03541
Bellows suction cup (round)for very uneven workpieces
Особенности серии
- Круглая, сильфонная присоска с 4,5 гофра для перемещения пакетов и других видов очень гибкой упаковки
- Надежный захват и перемещение, особенно пакетов и упаковок с низкой степенью наполнения, а также с пакетов жидкостью, твердыми веществами или порошком
- Для использования в процессах быстрой упаковки, особенно совместно с дельта-роботами (упаковщики коробок и перегрузочные устройства)
- Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
- Внутренний стабилизатор пакетов предотвращает втягивание даже тонкой и мягкой пленки
- Усиленный базовый корпус и складки для уверенного захвата при высоких поперечных нагрузках
- Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла
- Чрезвычайно гибкая кромка уплотнения обеспечивает оптимальное присасывание к пакетам со склонностью к образованию складок
КОНСТРУКЦИЯ
- Сильфонная присоска SPB4f с 4,5 гофра (1), а также с мягкой и гибкой уплотнительной кромкой с сегментными ребрами потока и встроенным стабилизатором мешков
- Очень большой диаметр вала для больших объемных расходов
- Специально усиленные сильфоны для дополнительной устойчивости
- Установка с использованием соединительного элемента Schmalz SC (3); в качестве альтернативы прямо на трубу (4) на стороне машины с креплением при помощи хомута
- Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом
- Дополнительный фильтр в качестве предварительного фильтра (2)

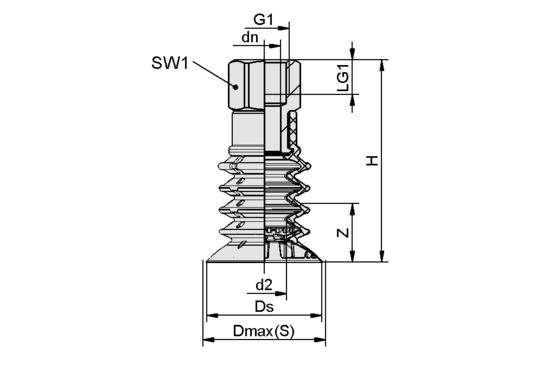

Чертёж
 |
|
Характеристики SPB4f 30 SI-55 G1/8-IG 10.01.06.03541
Характеристики вакуумной техники
Вакуумный захват
- силикон (SI)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 12.8 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø30 мм
Усилие отрыва при 70% вакуума
21.2
Н
Объем присоски
- 5.99 см³
Общие характеристики
Количество гофр
- 4.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 55 A
