SPB4f 40 SI-55 G1/8-AG 10.01.06.03544 SCHMALZ - Присоска вакуумная сильфон 4.5 гофра, 40 мм, силикон, G1/8

Name: SPB4f 40 SI-55 G1/8-AG 10.01.06.03544 SCHMALZ - Присоска вакуумная сильфон 4.5 гофра, 40 мм, силикон, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.06.03544

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 20.4Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø40мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPB4f 40 SI-55 G1/8-AG 10.01.06.03544

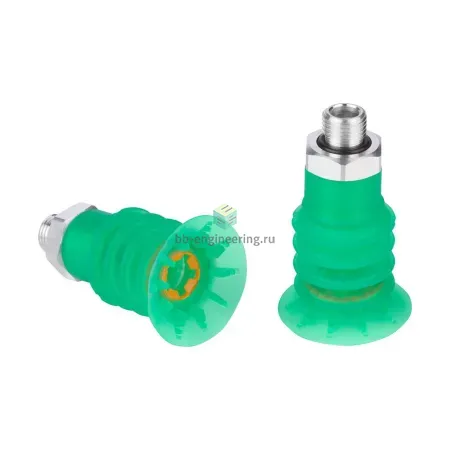

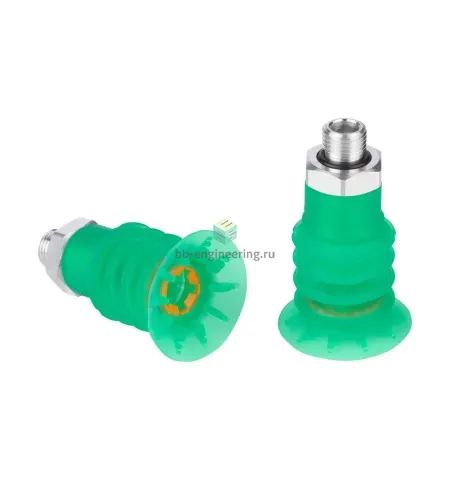

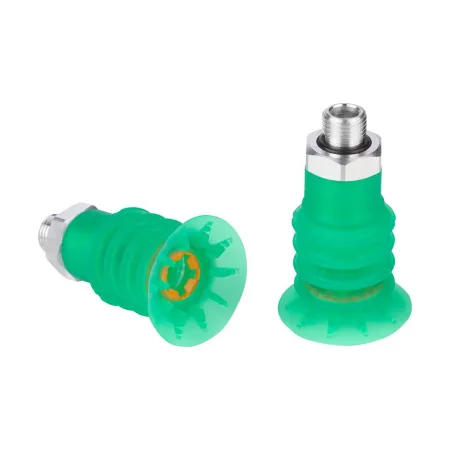

Сильфонная присоска (круглая)SPB4f 40 SI-55 G1 / 8-AG

Особенности серии

Круглая, сильфонная присоска с 4,5 гофра для перемещения пакетов и других видов очень гибкой упаковки
Надежный захват и перемещение, особенно пакетов и упаковок с низкой степенью наполнения, а также с пакетов жидкостью, твердыми веществами или порошком
Для использования в процессах быстрой упаковки, особенно совместно с дельта-роботами (упаковщики коробок и перегрузочные устройства)

Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
Внутренний стабилизатор пакетов предотвращает втягивание даже тонкой и мягкой пленки
Усиленный базовый корпус и складки для уверенного захвата при высоких поперечных нагрузках
Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла
Чрезвычайно гибкая кромка уплотнения обеспечивает оптимальное присасывание к пакетам со склонностью к образованию складок

КОНСТРУКЦИЯ

Сильфонная присоска SPB4f с 4,5 гофра (1), а также с мягкой и гибкой уплотнительной кромкой с сегментными ребрами потока и встроенным стабилизатором мешков
Очень большой диаметр вала для больших объемных расходов
Специально усиленные сильфоны для дополнительной устойчивости
Установка с использованием соединительного элемента Schmalz SC (3); в качестве альтернативы прямо на трубу (4) на стороне машины с креплением при помощи хомута
Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом
Дополнительный фильтр в качестве предварительного фильтра (2)

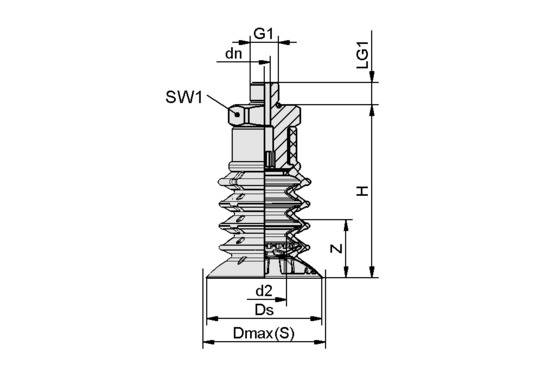

Чертёж

Атрибут	Значение
d2	15,30 mm
dn	4 mm
Dmax(S)	42 mm
Ds	39,70 mm
G1	G1/8"-M
H	59,50 mm
LG1	7,50 mm
SW1	22 mm
Z (Ход)	18 mm
