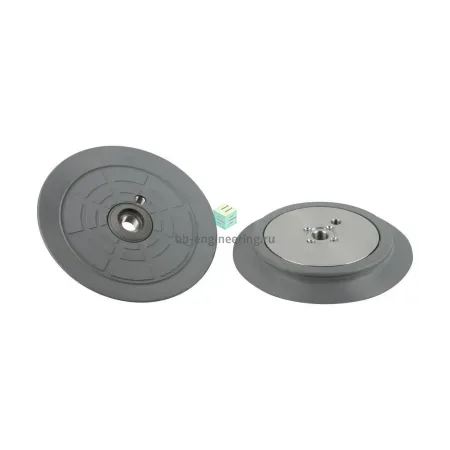

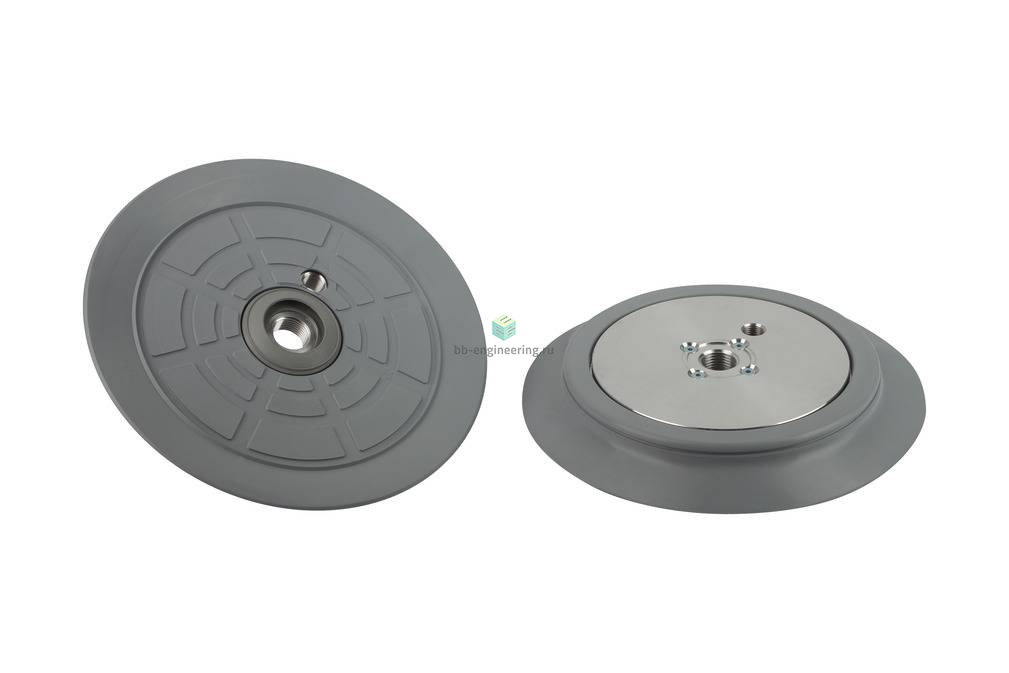

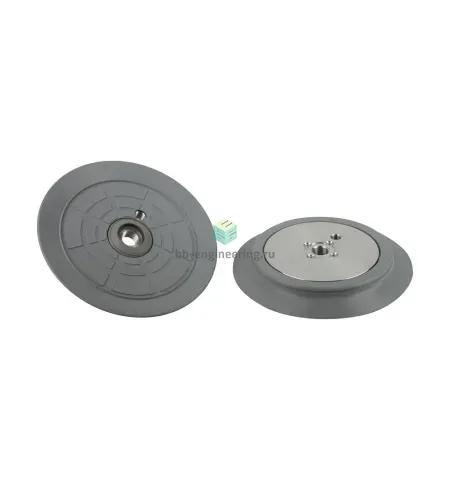

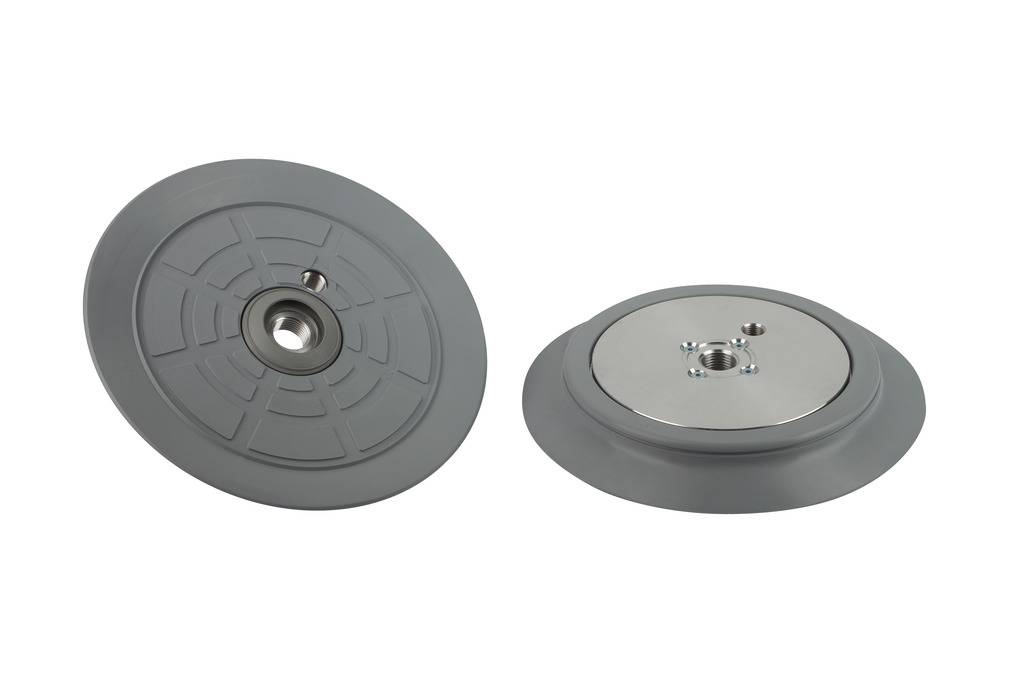

SPC 210 NBR-55 G1/2-IG 10.01.01.01187 SCHMALZ - Присоска вакуумная круглая плоская, 210 мм, резина NBR, G1/2

Name: SPC 210 NBR-55 G1/2-IG 10.01.01.01187 SCHMALZ - Присоска вакуумная круглая плоская, 210 мм, резина NBR, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.01.01187

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 1760Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø210мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPC 210 NBR-55 G1/2-IG 10.01.01.01187

Вакуумная присоска (круглая) сфункцией сепарацидля пористых заготовок

Особенности серии

Круглая присоска для перемещения и сепарации плоских пористых заготовок, в том числе с эффектом «просасывания»
Сепарация заготовок путем нагнетания дросселированного потока сжатого воздуха в отдельную зону присоски

Специальные вакуумные захваты с двойной кромкой уплотнения для ровных, пористых или воздухопроницаемых материалов, таких как МДФ или твердые древесные волокна
Функция разъединения с помощью импульса сжатого воздуха борется с адгезией при разборке штабелей пористых плит
Минимальное время цикла благодаря небольшому собственному объему
Высокие усилия всасывания при небольших размерах

КОНСТРУКЦИЯ

Прочная износостойкая присоска SPC с двойной уплотнительной кромкой, состоящая из двух уплотнений (внутреннего и наружного) и алюминиевой опорной пластины
Уплотнения надежно крепятся на опорной пластине специальными фасонными секциями
Внутреннее уплотнение отделяет центральную ячейку для потока сжатого воздуха от вакуумной зоны
При износе уплотнения можно заменять отдельно; алюминиевая опорная плита может быть использована повторно
Опорная пластина имеет одно резьбовое отверстие в центре (для подключения сжатого воздуха A) для сепарации (1) и второе резьбовое отверстие к краю (для подключения вакуума B) для захвата
Серия SPC-TV с сенсорным клапаном: деактивирование неиспользуемых присосок, чтобы предотвратить поступление нежелательного воздуха

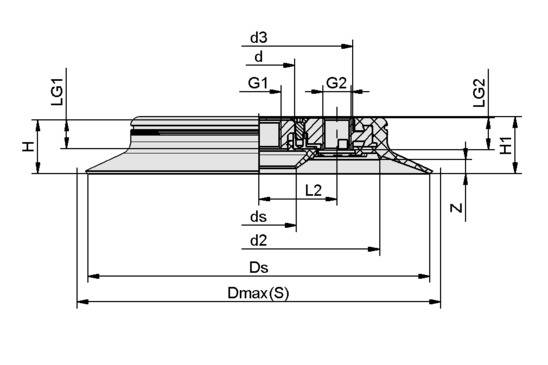

Чертёж

Атрибут	Значение
d	34 mm
d2	163 mm
d3	138 mm
ds	33,50 mm
Dmax(S)	215 mm
Ds	210 mm
G1	G1/2"-F
G2	G1/4"-F
H	23 mm
H1	24,50 mm
L2	36,50 mm
LG1	13,50 mm
LG2	15 mm
Z (Ход)	5 mm
