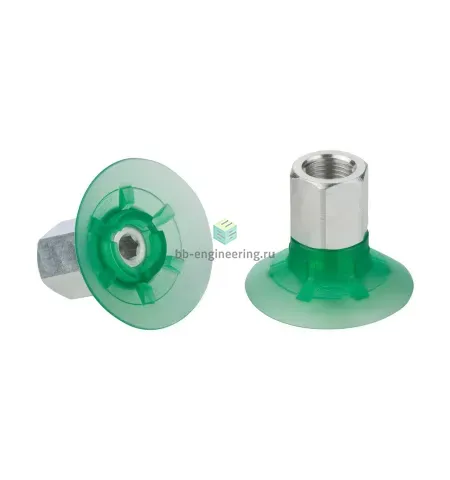

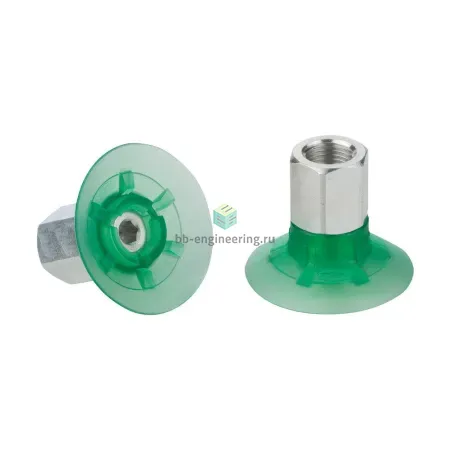

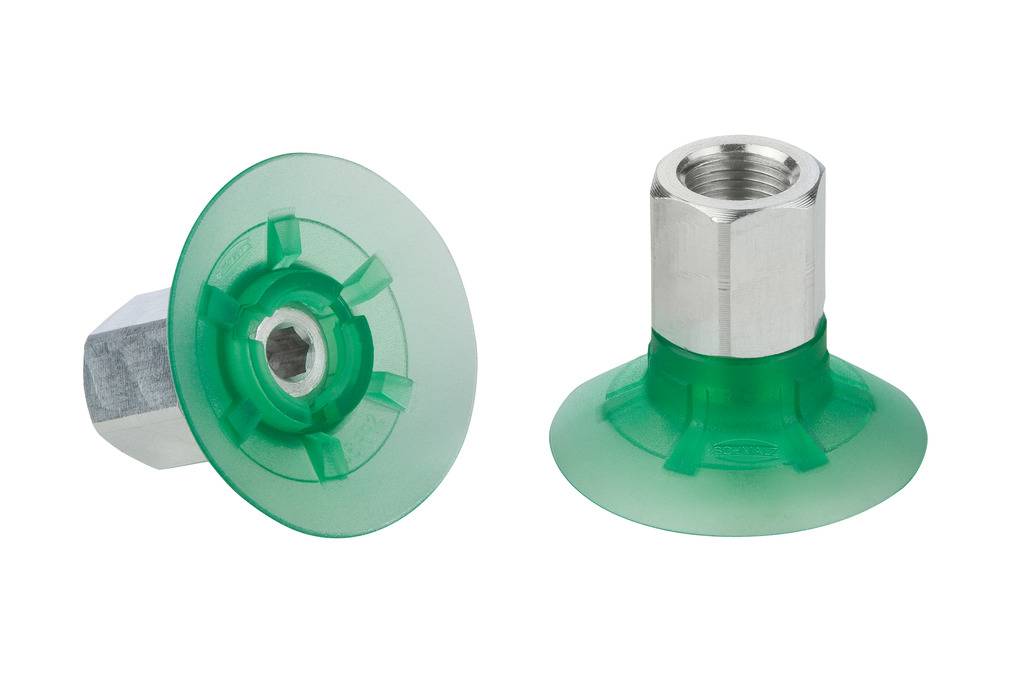

SPF 25 ED-65 G1/8-IG 10.01.01.13243 SCHMALZ - Присоска вакуумная круглая плоская, 25 мм, эластодур, G1/8

Name: SPF 25 ED-65 G1/8-IG 10.01.01.13243 SCHMALZ - Присоска вакуумная круглая плоская, 25 мм, эластодур, G1/8
Brand: SCHMALZ
SKU: SMZ-10.01.01.13243

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 22.7Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø25мм • Подключение: G1/8

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPF 25 ED-65 G1/8-IG 10.01.01.13243

Плоская присоска (круглая) длядинамической обработкой картона и жестких упаковок

Особенности серии

Круглая, плоская присоска для использования в устройствах формирования картонных коробок и лотков
Перемещение картона и жесткой упаковки в машинах с верхней и боковой загрузкой
Процессы укладки на поддоны и снятия с поддонов
Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом
перемещение узких картонных коробок с отверстиями, окнами или перфорацией для фармацевтики или косметики (особенно диаметром 10 и 15 мм)

Адаптируемое уплотнение оптимально присасывается к картону и упаковке
Высокая собственная устойчивость вакуумного захвата в динамичных процессах
Высокие усилия всасывания благодаря опорным ребрам на поверхности захвата для максимального эффективного диаметра
Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)
Совместимость с распространенными датчиками двойных листов с резьбой M36, M42 или M54

КОНСТРУКЦИЯ

Круглая плоская присоска SPF (2) с мягкой и гибкой уплотнительной кромкой и опорными штифтами на поверхности всасывания
Изготавливается из износостойкого материала Эластодур ED-65
Модели с диаметром до 30 мм имеют съемный соединительный элемент для быстрой замены присоски
Начиная от диаметра 40 мм с двухэлементным соединительным элементом, состоящим из детали со стороны машины (1) и детали со стороны всасывания (3)
Вставной сетчатый фильтр (4) в качестве предварительного фильтра (размер пор фильтра 250 мкм)
Все соединительные элементы с наружной резьбой оснащены встроенным уплотнением

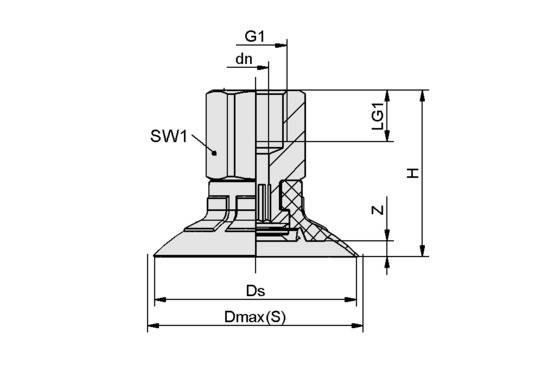

Чертёж

Атрибут	Значение
dn	4,10 mm
Dmax(S)	28 mm
Ds	26,40 mm
G1	G1/8"-F
H	25 mm
LG1	8 mm
SW1	14 mm
Z (Ход)	2 mm
