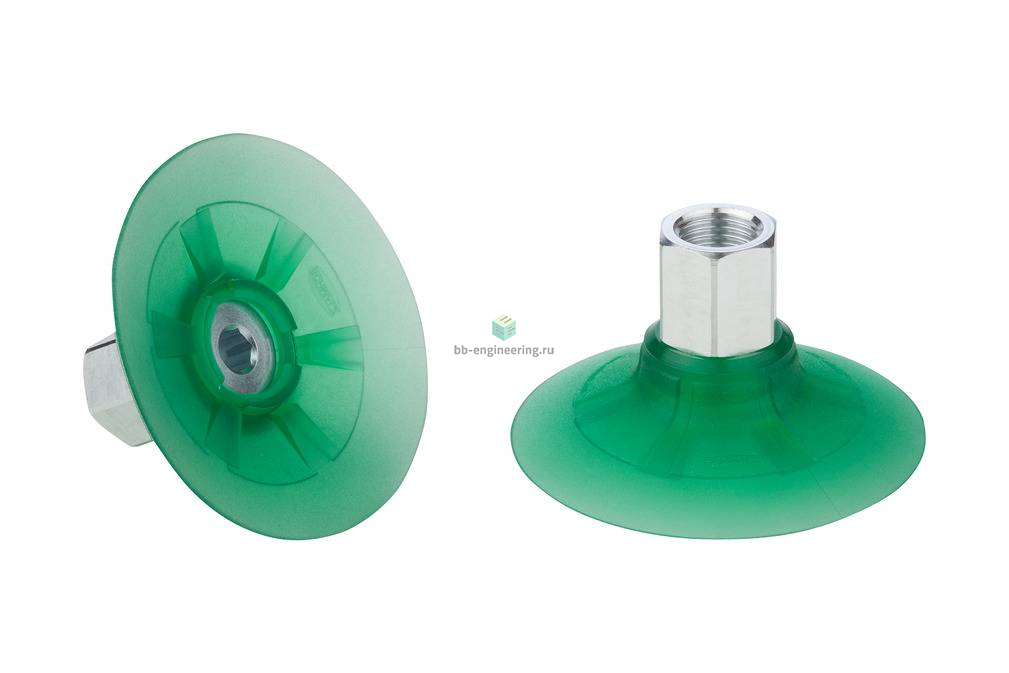

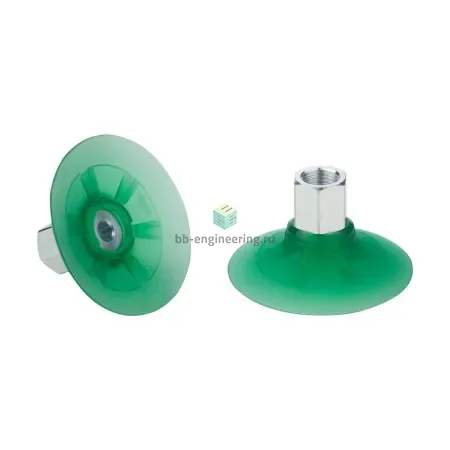

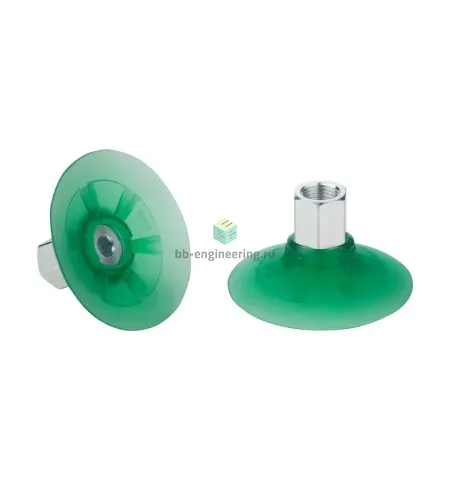

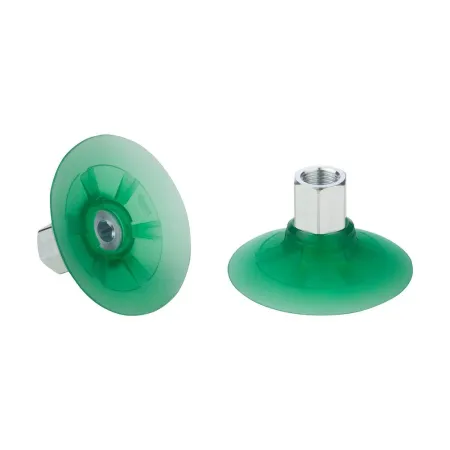

Описание SPF 50 ED-65 G1/4-IG 10.01.01.13249
Flat suction cup (round) for dynamichandling of cardboard and rigid
packaging
Особенности серии
- Круглая, плоская присоска для использования в устройствах формирования картонных коробок и лотков
- Перемещение картона и жесткой упаковки в машинах с верхней и боковой загрузкой
- Процессы укладки на поддоны и снятия с поддонов
- Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом
- перемещение узких картонных коробок с отверстиями, окнами или перфорацией для фармацевтики или косметики (особенно диаметром 10 и 15 мм)
- Адаптируемое уплотнение оптимально присасывается к картону и упаковке
- Высокая собственная устойчивость вакуумного захвата в динамичных процессах
- Высокие усилия всасывания благодаря опорным ребрам на поверхности захвата для максимального эффективного диаметра
- Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)
- Совместимость с распространенными датчиками двойных листов с резьбой M36, M42 или M54
КОНСТРУКЦИЯ
- Круглая плоская присоска SPF (2) с мягкой и гибкой уплотнительной кромкой и опорными штифтами на поверхности всасывания
- Изготавливается из износостойкого материала Эластодур ED-65
- Модели с диаметром до 30 мм имеют съемный соединительный элемент для быстрой замены присоски
- Начиная от диаметра 40 мм с двухэлементным соединительным элементом, состоящим из детали со стороны машины (1) и детали со стороны всасывания (3)
- Вставной сетчатый фильтр (4) в качестве предварительного фильтра (размер пор фильтра 250 мкм)
- Все соединительные элементы с наружной резьбой оснащены встроенным уплотнением

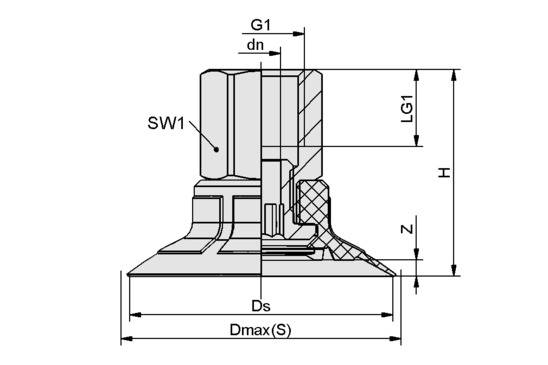

Чертёж
 |
|
Характеристики SPF 50 ED-65 G1/4-IG 10.01.01.13249
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 74.2 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Боковое усилие при номинальном рабочем давлении
- 44 Н
Размер вакуумного захвата
- ø50 мм
Усилие отрыва при 70% вакуума
87.4
Н
Объем присоски
- 7.96 см³
Общие характеристики
Применение
- для упаковки
Материалы
Твердость по Шору
- 65 A
