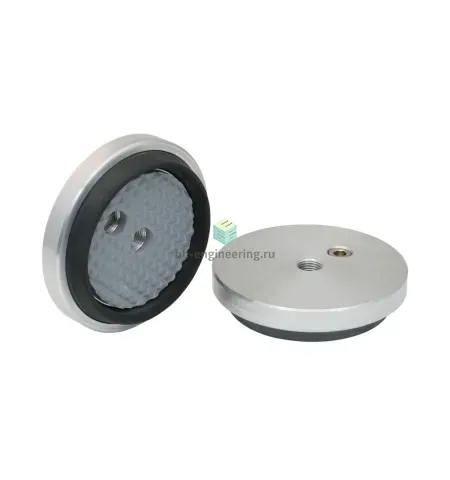

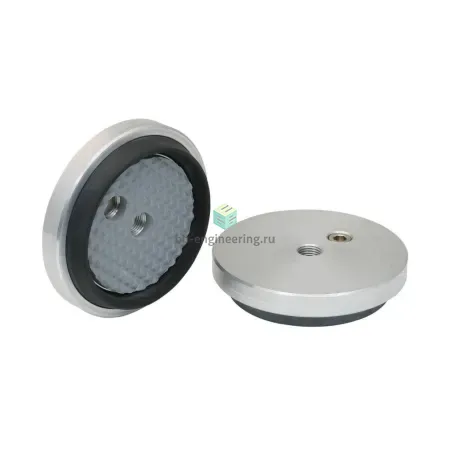

SPK 80 MOS EPDM-15 G1/4-IG 10.01.01.12061 SCHMALZ - Присоска вакуумная круглая плоская, 80 мм, G1/4

Name: SPK 80 MOS EPDM-15 G1/4-IG 10.01.01.12061 SCHMALZ - Присоска вакуумная круглая плоская, 80 мм, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.01.12061

Написать отзыв

КОД:

ПроизводительSCHMALZ

Номинальное усилие удержания: 256Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø80мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPK 80 MOS EPDM-15 G1/4-IG 10.01.01.12061

Вакуумная присоска (круглая)дляшероховатой и структурированных поверхностей

Особенности серии

Круглая присоска для перемещения предметов с очень шероховатой или структурированной поверхностью (например, декоративное стекло, рифленые листы, ломаный натуральный камень, и т.д.)
Деактивирование неиспользуемых присосок с помощью сенсорных клапанов (аксессуар)

Рабочая кромка уплотнения из ЭПДМ с высокой адаптивной способностью оптимально подходит для поверхностей с выраженной структурой
Рабочая кромка уплотнения фиксируется в несущей накладке геометрическим замыканием для быстрой смены уплотнительного элемента
Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
Минимальное время цикла благодаря небольшому собственному объему
Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра

КОНСТРУКЦИЯ

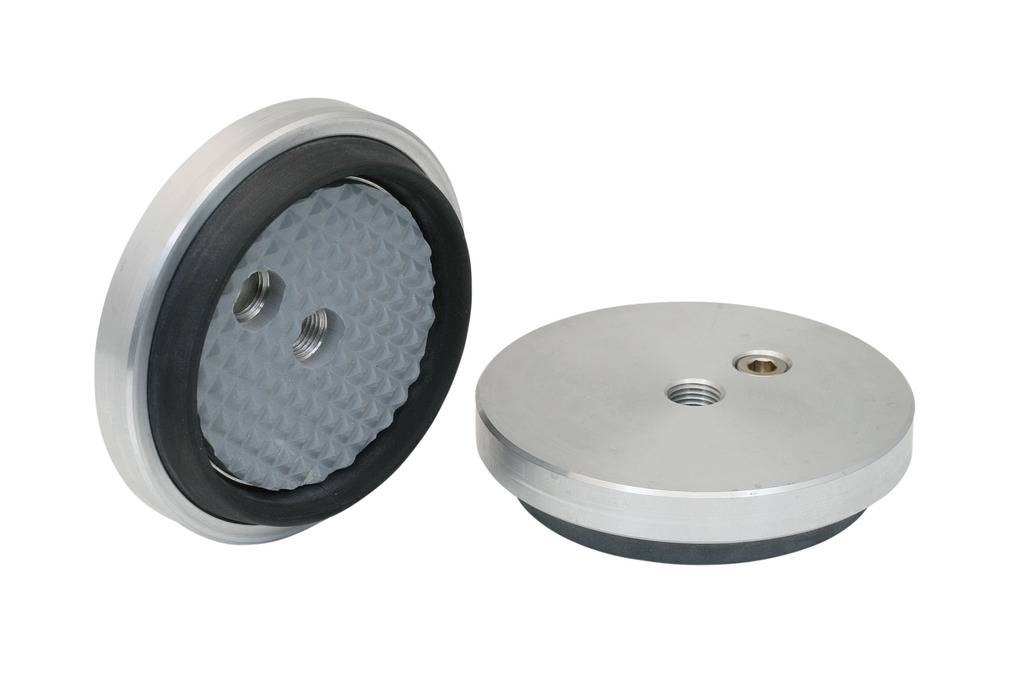

Прочная и износостойкая вакуумная плита SPK, состоящая из гибкого MOS уплотнительного кольца (4) из EPDM и алюминиевой опорной плиты (1)
Уплотнительное кольцо без швов
Уплотнительное кольцо надежно крепится на опорной пластине
В случае износа, уплотнительное кольцо можно заменять отдельно
Нижняя сторона опорной плиты с эластомерным вкладышем, чтобы предотвратить повреждение деталей
Резьбовое отверстие для вакуумного соединения (2) или сенсорного клапана (смещено от центра) (3) закрыто заглушкой при поставке

Чертёж

Атрибут	Значение
d3	66,80 mm
Dmax(S)	95,20 mm
Ds	80 mm
G1	G1/4"-F
G2	G1/4"-F
H	22 mm
L2	22 mm
LG1	11,50 mm
LG2	11,50 mm
Z (Ход)	4 mm
