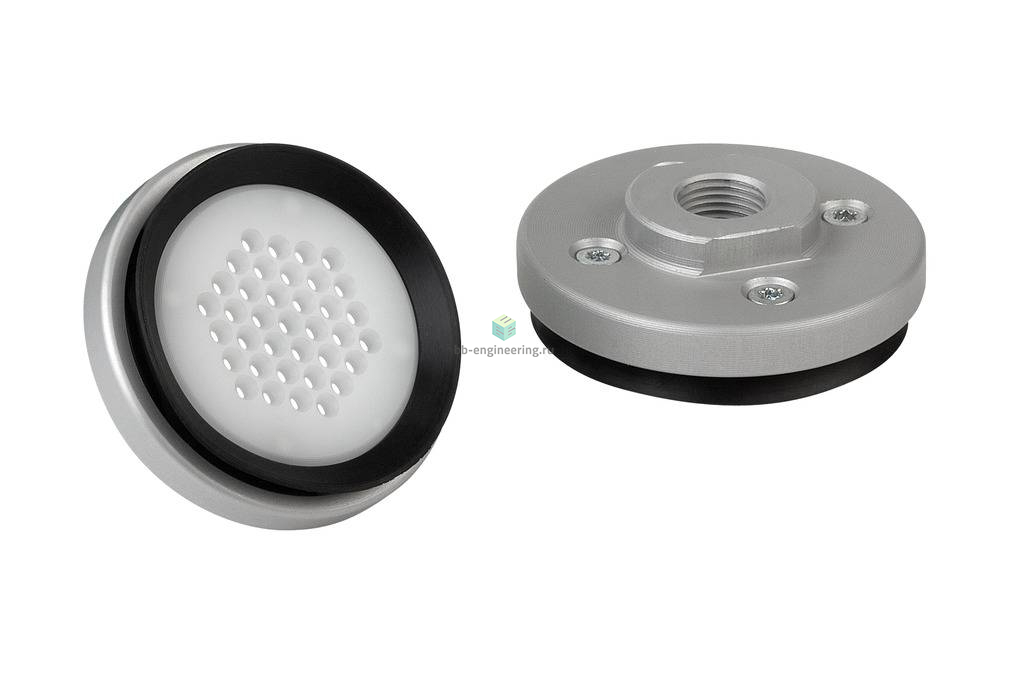

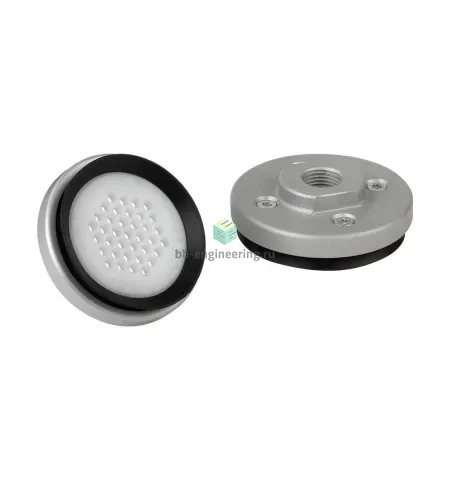

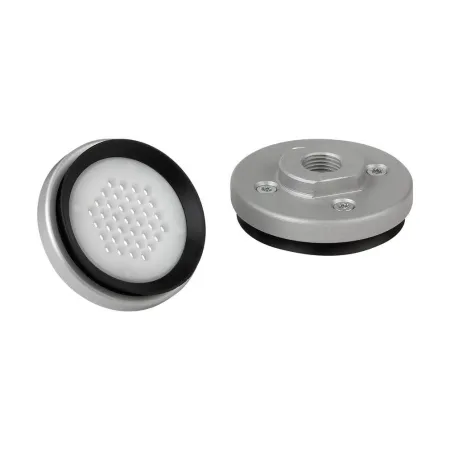

    SPL 40 POM-NBR G1/8-IG 10.01.01.13104 SCHMALZ - Присоска вакуумная плоская, 40 мм, полиоксиметилен, G1/8

    Написать отзыв
    189454
    ПроизводительSCHMALZ
    Материал присоски: полиоксиметилен - пербунан • Номинальное усилие удержания: 70Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø40мм • Подключение: G1/8
    Отложить
    Преимущества
    Бесплатные консультации и техподдержка
    Подбор аналогов из наличия
    Быстрая обработка заявки
    Индивидуальный подход
    Лучшие цены и сроки
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация

    Описание SPL 40 POM-NBR G1/8-IG 10.01.01.13104

    плоская вакуумная присоска (круглая)

    Особенности серии

    • Вакуумные присоски для перемещения гибких материалов, таких как препрег или полуфабрикаты из волокнистого композита (CFRP), GFRP
    • Перемещение чувствительных деталей, которые не должны деформироваться, таких как фольга
    • Предотвращение смещения волокна путем «всасывания» (не влияет на ориентацию волокна)
    • Перемещение без постоянных механических меток
    • Внутренняя опора предотвращает деформации и втягивание гибких заготовок
    • Уменьшенное потребление энергии при повышенной передаче поперечных усилий благодаря особенно равномерному распределению вакуума
    • Отсутствие повреждений чувствительных заготовок благодаря равномерным, большим объемным потокам при низком давлении на поверхность

    КОНСТРУКЦИЯ

    Вакуумные плиты SPL POM-NBR
    • Прочный корпус из алюминия (3); малая высота конструкции с плоскостью под ключ (2) для сборки
    • Уплотнительное кольцо (4) из NBR
    • Внутренняя опора из POM с всасывающими отверстиями для равномерного распределения вакуума (1)

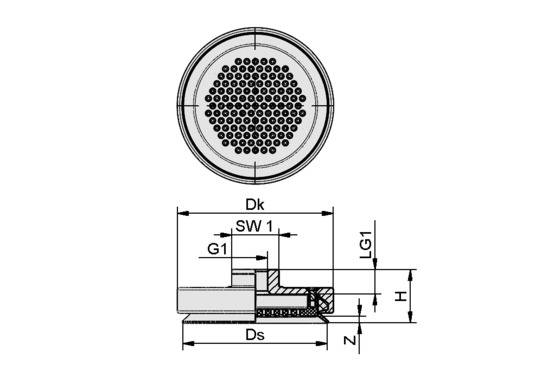

    Чертёж

    SPL 40 POM-NBR G1/8-IG
    Атрибут Значение
    Dk 42 mm
    Ds 39 mm
    G1 G1/8"-F
    H 20,50 mm
    LG1 9,50 mm
    SW1 17 mm
    Z (Ход) 2 mm

    Автор

    Ответственный редактор / Инженер

    Директор «Би Энд Би Инжиниринг»
    «Описание товара SPL 40 POM-NBR G1/8-IG 10.01.01.13104 SCHMALZ - Присоска вакуумная плоская, 40 мм, полиоксиметилен, G1/8 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».

    Характеристики SPL 40 POM-NBR G1/8-IG 10.01.01.13104

    Характеристики вакуумной техники
    Вакуумный захват
    • полиоксиметилен - пербунан
    Номинальное усилие удержания
    • 70 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø40 мм
    Объем присоски
    • 4.7 см³
    Общие характеристики
    Применение
    • для композитных материалов
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/8
    Масса
    28 г
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.13104
    Маркировка
    SPL 40 POM-NBR G1/8-IG
    Ед. изм.
    шт.
    Найти похожие

    Документация SPL 40 POM-NBR G1/8-IG 10.01.01.13104
