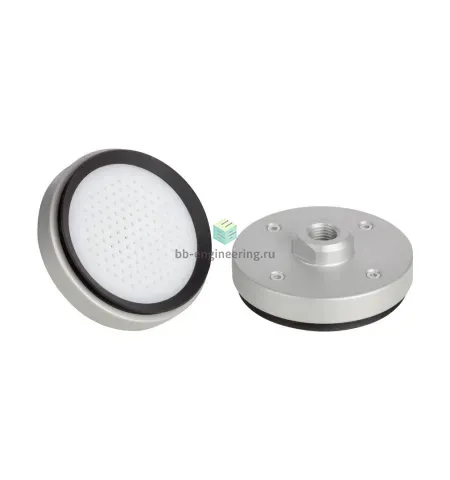

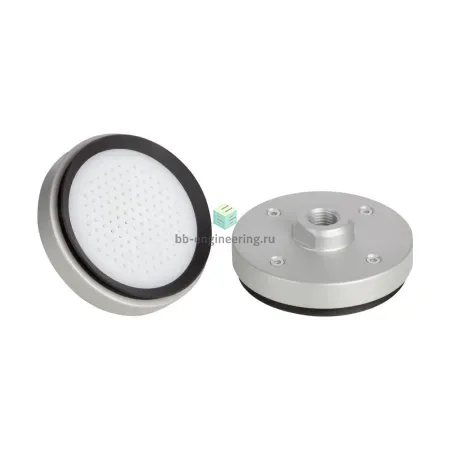

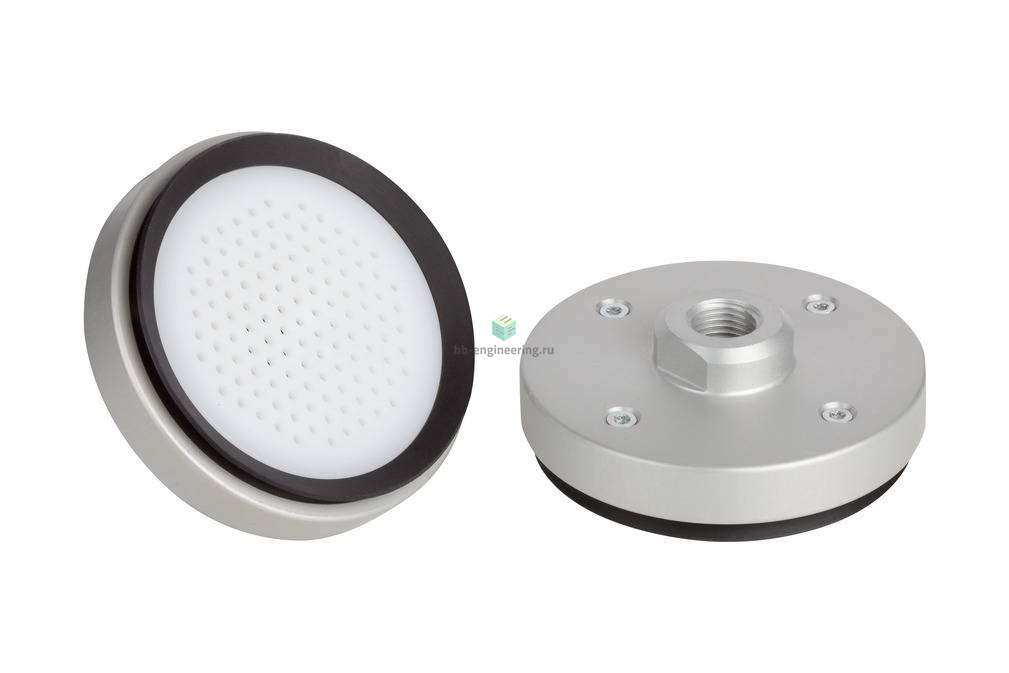

Описание SPL 70 POM-NBR G1/4-IG 10.01.01.13107
плоская вакуумная присоска (круглая)
Особенности серии
- Вакуумные присоски для перемещения гибких материалов, таких как препрег или полуфабрикаты из волокнистого композита (CFRP), GFRP
- Перемещение чувствительных деталей, которые не должны деформироваться, таких как фольга
- Предотвращение смещения волокна путем «всасывания» (не влияет на ориентацию волокна)
- Перемещение без постоянных механических меток
- Внутренняя опора предотвращает деформации и втягивание гибких заготовок
- Уменьшенное потребление энергии при повышенной передаче поперечных усилий благодаря особенно равномерному распределению вакуума
- Отсутствие повреждений чувствительных заготовок благодаря равномерным, большим объемным потокам при низком давлении на поверхность
КОНСТРУКЦИЯ
- Прочный корпус из алюминия (3); малая высота конструкции с плоскостью под ключ (2) для сборки
- Уплотнительное кольцо (4) из NBR
- Внутренняя опора из POM с всасывающими отверстиями для равномерного распределения вакуума (1)

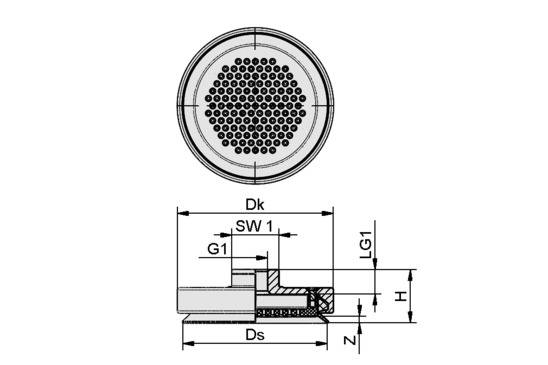

Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SPL 70 POM-NBR G1/4-IG 10.01.01.13107 SCHMALZ - Присоска вакуумная плоская, 70 мм, полиоксиметилен, G1/4 на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SPL 70 POM-NBR G1/4-IG 10.01.01.13107
Характеристики вакуумной техники
Вакуумный захват
- полиоксиметилен - пербунан
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 217 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø70 мм
Объем присоски
- 24.1 см³
Общие характеристики
Применение
- для композитных материалов
