SPOB1 100x40 ED-65 G1/4-AG 10.01.06.03512 SCHMALZ - Присоска овал. 1.5 гофра, 100x40 мм, эластодур, G1/4

Name: SPOB1 100x40 ED-65 G1/4-AG 10.01.06.03512 SCHMALZ - Присоска овал. 1.5 гофра, 100x40 мм, эластодур, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.03512

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: эластодур • Номинальное усилие удержания: 111.2Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 100x40мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPOB1 100x40 ED-65 G1/4-AG 10.01.06.03512

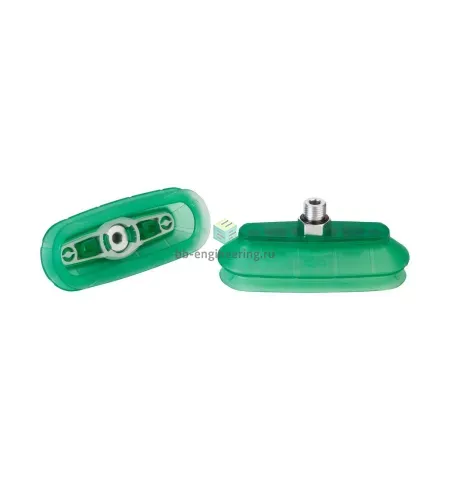

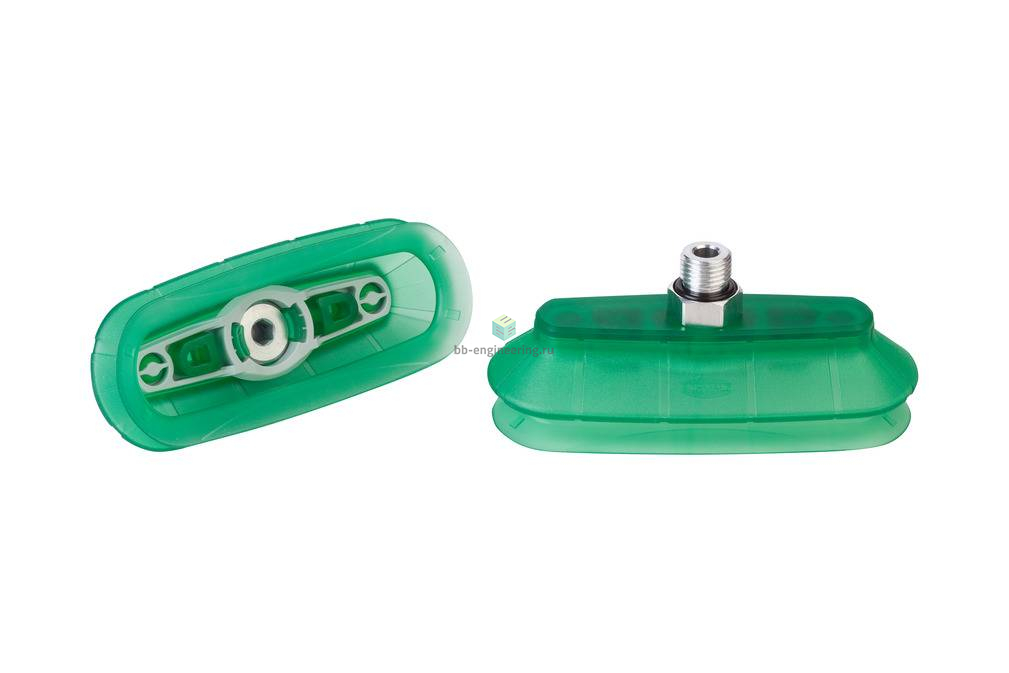

Сильфонная присоска (овальная)с 1,5 гофром. для динамической обработки жесткой упаковки

Особенности серии

Овальная, сильфонная присоска с 1,5 гофра для использования в устройствах формирования картонных коробок и лотков
Перемещение картона и жесткой или гибкой упаковки в машинах с верхней и боковой загрузкой
Процессы укладки на поддоны и снятия с поддонов
Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом

Овальная конструкция для вытянутых заготовок
Высокая собственная устойчивость вакуумного захвата в динамичных процессах
Элементы решетки между кромкой уплотнения и складкой предотвращают смещение вакуумного захвата
Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)

КОНСТРУКЦИЯ

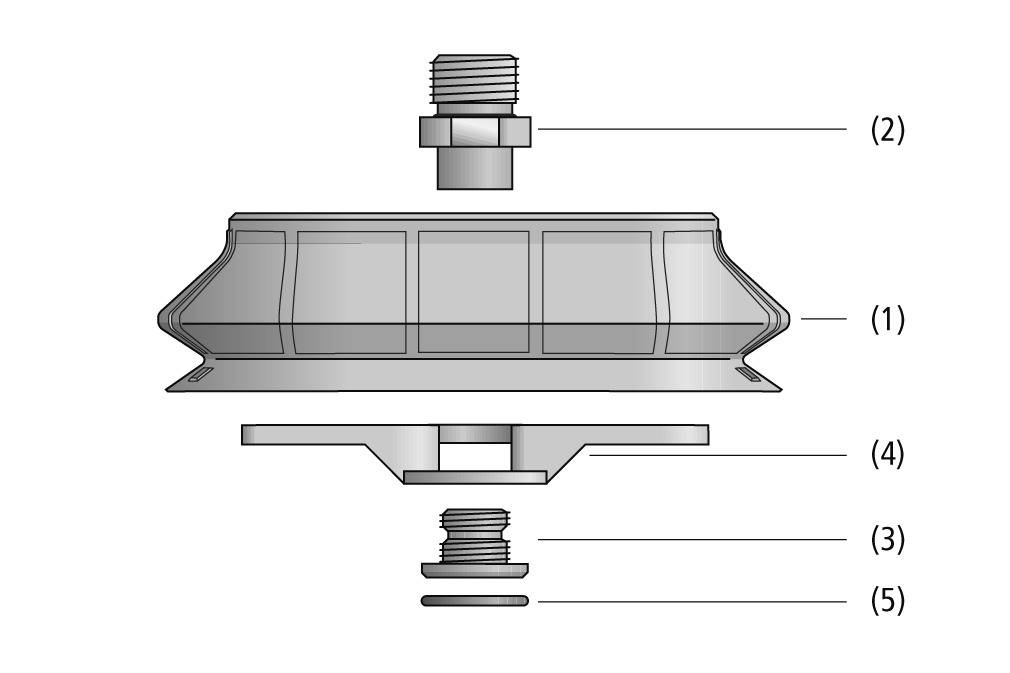

Сильфонные присоски SPOB1 (овальные, 1,5 гофра)

Овальная сильфонная присоска SPOB1 с 1,5 гофра (1) и мягкой и гибкой уплотнительной кромкой
Изготавливается из износостойкого материала Эластодур ED-65 с длительным сроком службы
Все размеры поставляются с двухэлементным соединительным элементом, состоящим из детали со стороны машины (2) и детали со стороны всасывания (3)
Размер 100 х 40 мм с дополнительной присоской (4); в комплект поставки входят многоразовые соединительные элементы
Вставной сетчатый фильтр (5) в качестве предварительного фильтра (размер пор фильтра 250 мкм)

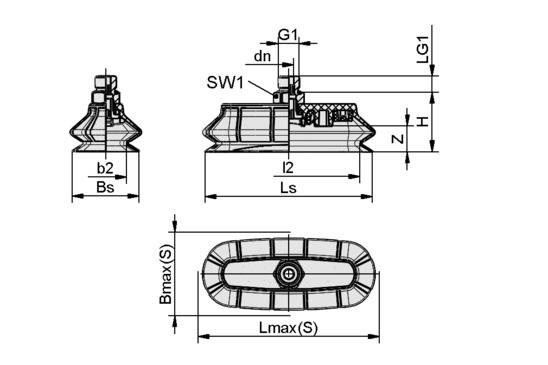

Чертёж

Атрибут	Значение
b2	25,90 mm
Bmax(S)	52 mm
Bs	41,40 mm
dn	6,10 mm
G1	G1/4"-M
H	37 mm
l2	88,90 mm
LG1	10 mm
Lmax(S)	113 mm
Ls	104,40 mm
SW1	17 mm
Z (Ход)	16 mm
