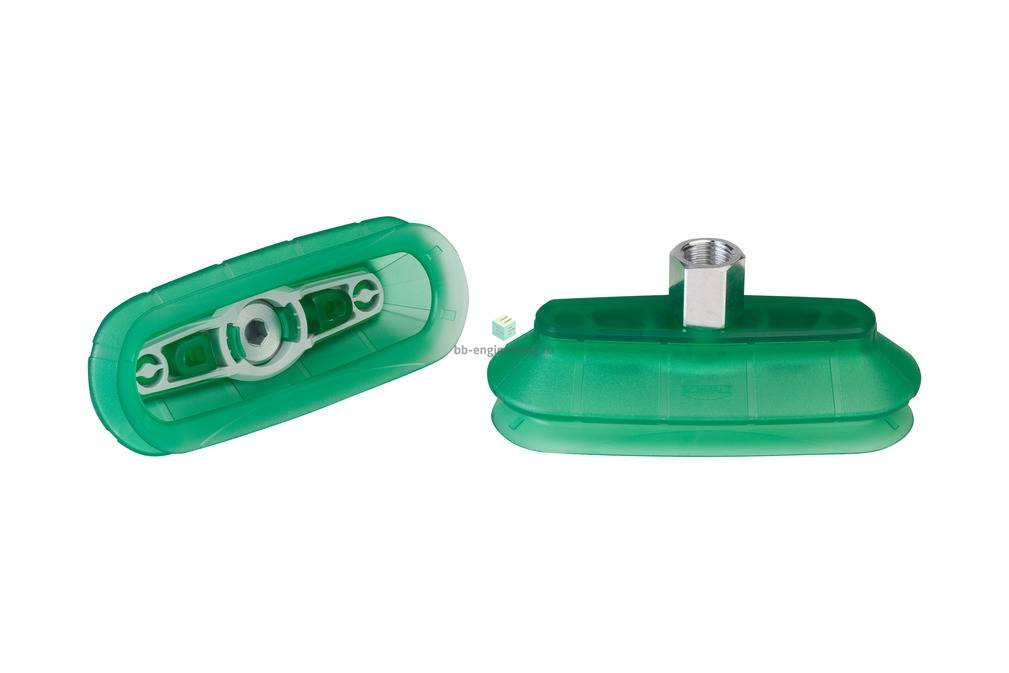

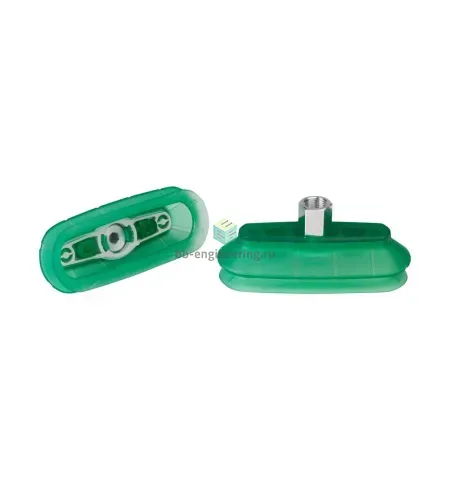

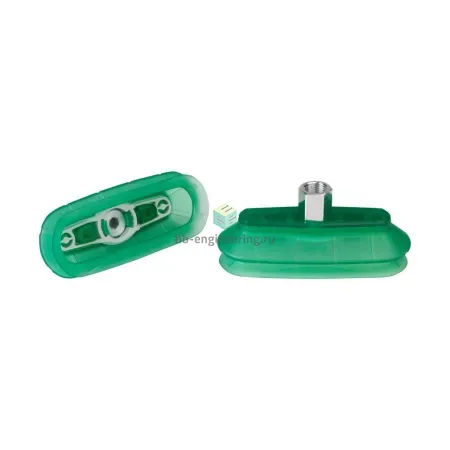

Описание SPOB1 100x40 ED-65 G1/4-IG 10.01.06.03513
Bellows suction cup (oval)with 1.5 corrug.for dynamic handling
of cardboard and rigid packaging
Особенности серии
- Овальная, сильфонная присоска с 1,5 гофра для использования в устройствах формирования картонных коробок и лотков
- Перемещение картона и жесткой или гибкой упаковки в машинах с верхней и боковой загрузкой
- Процессы укладки на поддоны и снятия с поддонов
- Применения в нагруженных условиях, где требуются присоски с отличным уплотнением и низким износом
- Овальная конструкция для вытянутых заготовок
- Высокая собственная устойчивость вакуумного захвата в динамичных процессах
- Элементы решетки между кромкой уплотнения и складкой предотвращают смещение вакуумного захвата
- Материал изготовления Elastodur ED-65 сводит износ к минимуму (срок эксплуатации примерно в 3 раза превышает таковой для NBR)
КОНСТРУКЦИЯ
- Овальная сильфонная присоска SPOB1 с 1,5 гофра (1) и мягкой и гибкой уплотнительной кромкой
- Изготавливается из износостойкого материала Эластодур ED-65 с длительным сроком службы
- Все размеры поставляются с двухэлементным соединительным элементом, состоящим из детали со стороны машины (2) и детали со стороны всасывания (3)
- Размер 100 х 40 мм с дополнительной присоской (4); в комплект поставки входят многоразовые соединительные элементы
- Вставной сетчатый фильтр (5) в качестве предварительного фильтра (размер пор фильтра 250 мкм)

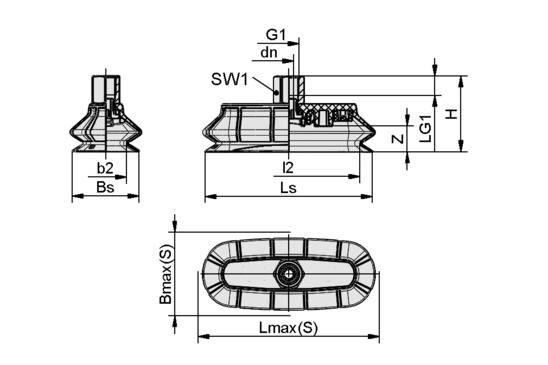

Чертёж
 |
|
Характеристики SPOB1 100x40 ED-65 G1/4-IG 10.01.06.03513
Характеристики вакуумной техники
Вакуумный захват
- эластодур
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 111.2 Н
Форма кромки вакуумного захвата
- овальная
Форма профиля вакуумного захвата
- сильфонный
Боковое усилие при номинальном рабочем давлении
- 76.9 Н
Размер вакуумного захвата
- 100x40 мм
Усилие отрыва при 70% вакуума
131.4
Н
Объем присоски
- 60.1 см³
Общие характеристики
Количество гофр
- 1.5
Применение
- для упаковки
Материалы
Твердость по Шору
- 65 A
