    • SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740 SCHMALZ - Присоска овал. 1.5 гофра, 80x35 мм, силикон, G1/4

    Написать отзыв
    189146
    Фотография может отличаться от реального товара
    ПроизводительSCHMALZ
    Материал присоски: силикон (SI) • Номинальное усилие удержания: 74.7Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 80x35мм • Подключение: G1/4
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740

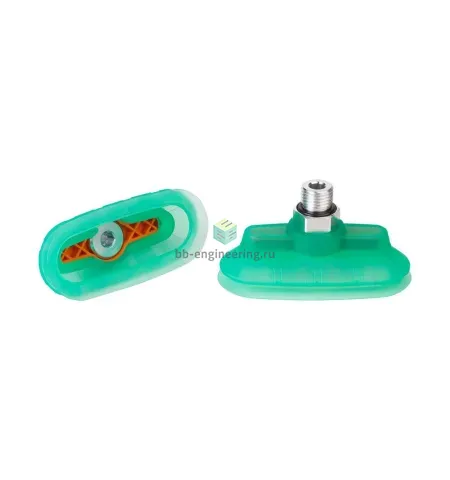

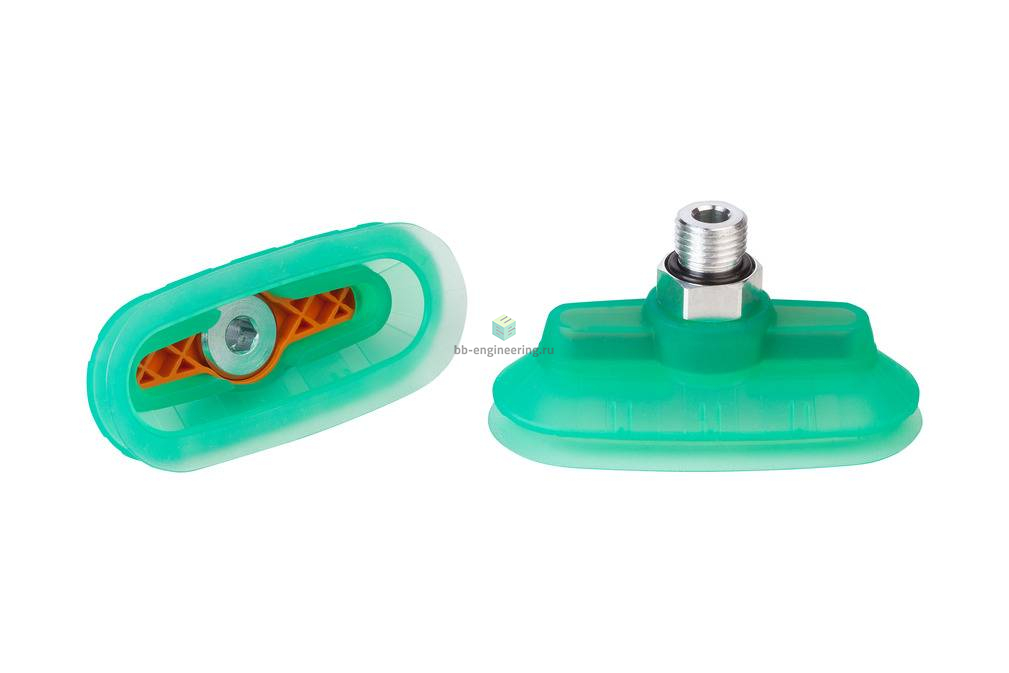

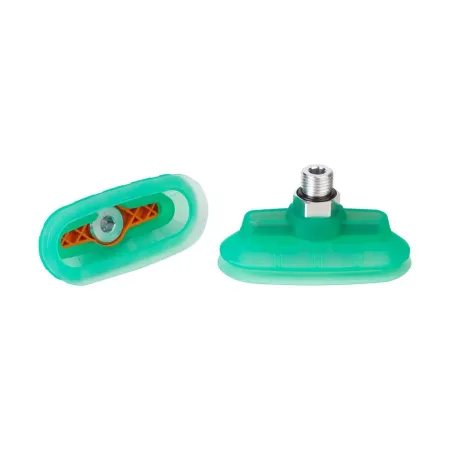

    Сильфонная присоска (овальная)

    Особенности серии

    • Круглая сильфонная присоска с 1,5 гофра для надежного перемещения небольших, упакованных в пленку продуктов, такие как шоколадные батончики, фруктовое мороженое или сыпучие материалы
    • Используется в упаковочных линиях для перемещения упаковки сыпучих материалов на этапе упаковки
    • Перемещение небольших упаковок с разной степенью наполнения
    • Стабильность и большая всасывающая сила в быстрых упаковочных процессах благодаря овальной форме
    • Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
    • Очень гибкий сильфон захвата и кромка уплотнения, оптимизированная для упаковочных пакетов
    • Защита от проворачивания гарантирует простое и безопасное выравнивание вакуумного захвата
    • Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла

    КОНСТРУКЦИЯ

    Сильфонные присоски SPOB1f (овальные, 1,5 гофра)
    • Овальная сильфонная присоска с 1,5 гофра (3) с очень мягкой и гибкой уплотнительной кромкой
    • Встроенная защита от поворачивания и простая в использовании функция для размещения присоски на заготовке (2)
    • Большой диаметр вала для высоких скоростей потока
    • Монтаж с использованием двухсекционного соединительного элемента Schmalz (1) и (4)
    • Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом

    Чертёж

    SPOB1f 80x35 SI-55 G1/4-AG
    Атрибут Значение
    b2 21 mm
    B1 35 mm
    Bmax(S) 38 mm
    Bs 34,50 mm
    dn 6,10 mm
    G1 G1/4"-M
    H 34,20 mm
    l2 66 mm
    L1 80 mm
    LG1 10 mm
    Lmax(S) 83 mm
    Ls 79,50 mm
    SW1 17 mm
    Z (Ход) 11 mm

    Характеристики SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740

    Характеристики вакуумной техники
    Вакуумный захват
    • силикон (SI)
    Номинальное усилие удержания
    • 74.7 Н
    Форма кромки вакуумного захвата
    • овальная
    Форма профиля вакуумного захвата
    • сильфонный
    Размер вакуумного захвата
    • 80x35 мм
    Объем присоски
    • 26.12 см³
    Общие характеристики
    Количество гофр
    • 1.5
    Применение
    • для упаковки
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/4
    Масса
    12.6 г
    Материалы
    Твердость по Шору
    • 55 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.06.03740
    Маркировка
    SPOB1f 80x35 SI-55 G1/4-AG
    Ед. изм.
    шт.
    Найти похожие

    Документация SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740

    ДОКУМЕНТАЦИЯ | SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740 SCHMALZ - Присоска овал. 1.5 гофра, 80x35 мм, силикон, G1/4

    РУКОВОДСТВО ПО ТЕХОБСЛУЖИВАНИЮ | SPOB1f 80x35 SI-55 G1/4-AG 10.01.06.03740 SCHMALZ - Присоска овал. 1.5 гофра, 80x35 мм, силикон, G1/4
