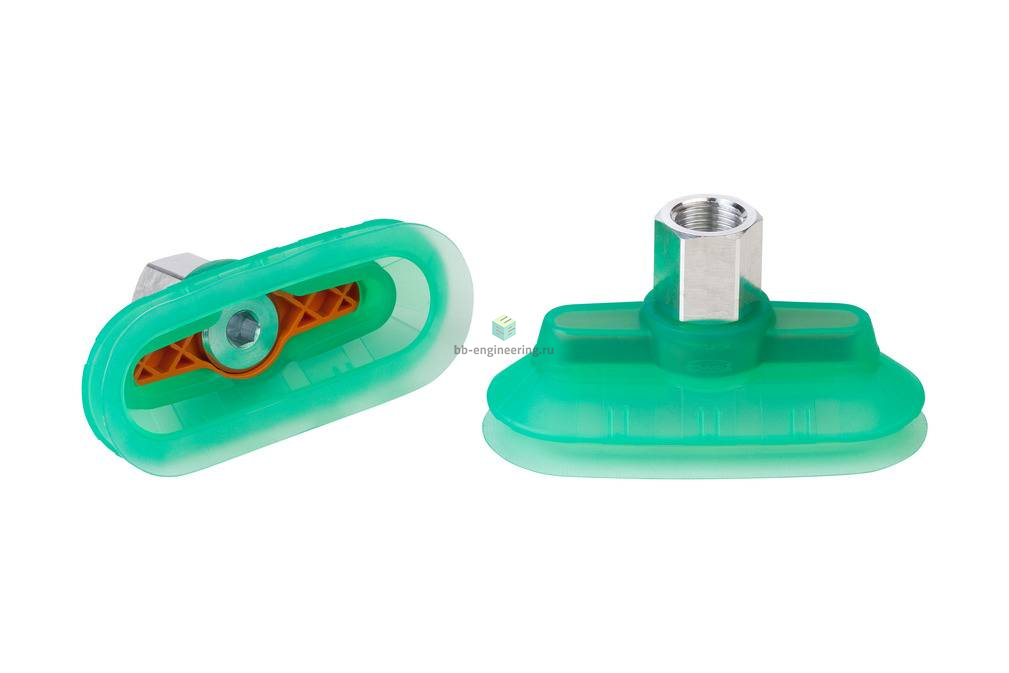

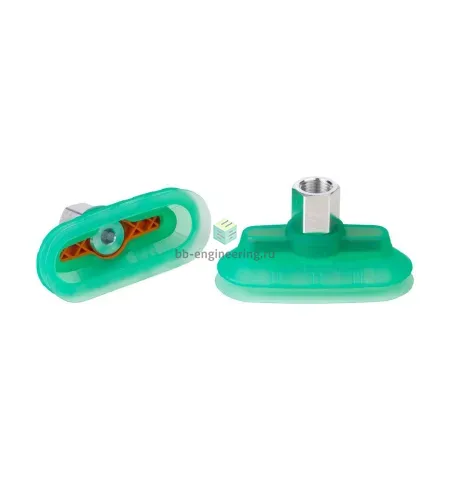

SPOB1f 80x35 SI-55 G1/4-IG 10.01.06.03739 SCHMALZ - Присоска овал. 1.5 гофра, 80x35 мм, силикон, G1/4

Name: SPOB1f 80x35 SI-55 G1/4-IG 10.01.06.03739 SCHMALZ - Присоска овал. 1.5 гофра, 80x35 мм, силикон, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.06.03739

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: силикон (SI) • Номинальное усилие удержания: 74.7Н • Форма кромки вакуумного захвата: овальная • Размер вакуумного захвата: 80x35мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPOB1f 80x35 SI-55 G1/4-IG 10.01.06.03739

Сильфонная присоска (овальная)

Особенности серии

Круглая сильфонная присоска с 1,5 гофра для надежного перемещения небольших, упакованных в пленку продуктов, такие как шоколадные батончики, фруктовое мороженое или сыпучие материалы
Используется в упаковочных линиях для перемещения упаковки сыпучих материалов на этапе упаковки
Перемещение небольших упаковок с разной степенью наполнения
Стабильность и большая всасывающая сила в быстрых упаковочных процессах благодаря овальной форме

Соответствующий требованиям FDA силикон SI допускает непосредственный контакт с продуктами питания
Очень гибкий сильфон захвата и кромка уплотнения, оптимизированная для упаковочных пакетов
Защита от проворачивания гарантирует простое и безопасное выравнивание вакуумного захвата
Большой номинальный диаметр обеспечивает большой объемный поток для сокращения времени цикла

КОНСТРУКЦИЯ

Сильфонные присоски SPOB1f (овальные, 1,5 гофра)

Овальная сильфонная присоска с 1,5 гофра (3) с очень мягкой и гибкой уплотнительной кромкой
Встроенная защита от поворачивания и простая в использовании функция для размещения присоски на заготовке (2)
Большой диаметр вала для высоких скоростей потока
Монтаж с использованием двухсекционного соединительного элемента Schmalz (1) и (4)
Все соединительные элементы SC с наружной резьбой оснащены встроенным уплотнительным кольцом

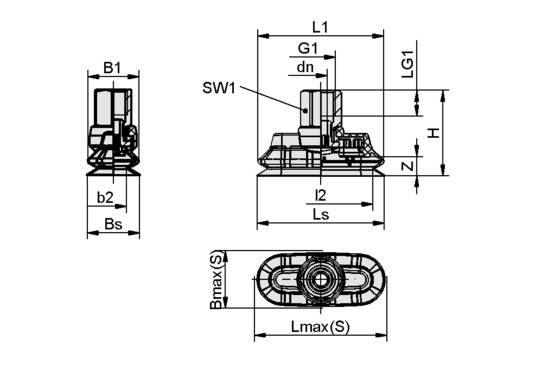

Чертёж

Атрибут	Значение
b2	21 mm
B1	35 mm
Bmax(S)	38 mm
Bs	34,50 mm
dn	6,10 mm
G1	G1/4"-F
H	44,20 mm
l2	66 mm
L1	80 mm
LG1	12 mm
Lmax(S)	83 mm
Ls	79,50 mm
SW1	17 mm
Z (Ход)	11 mm
