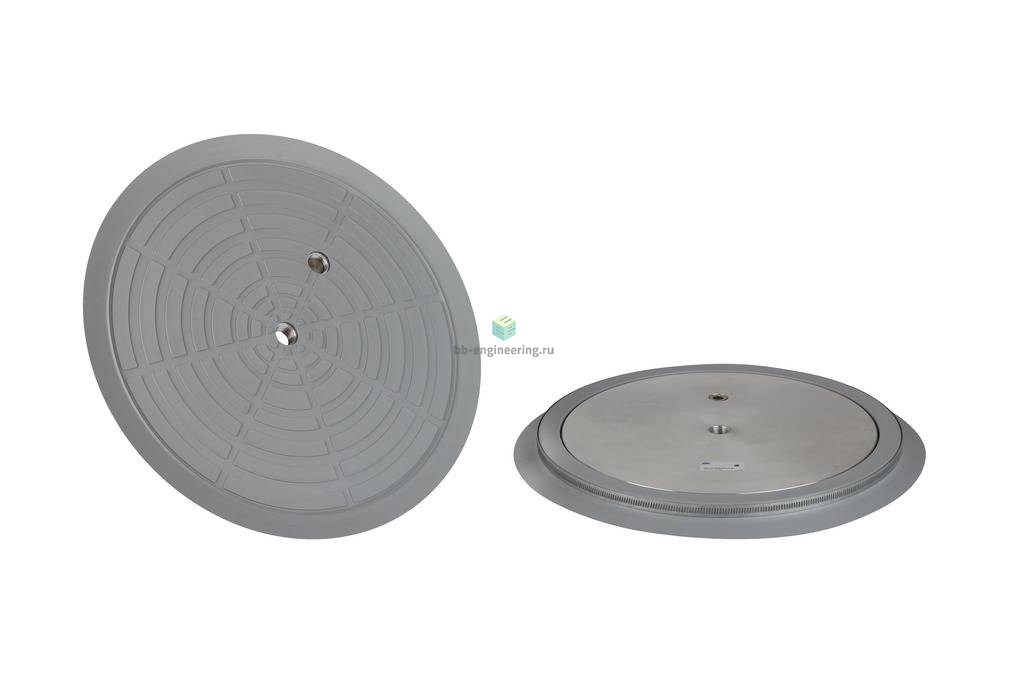

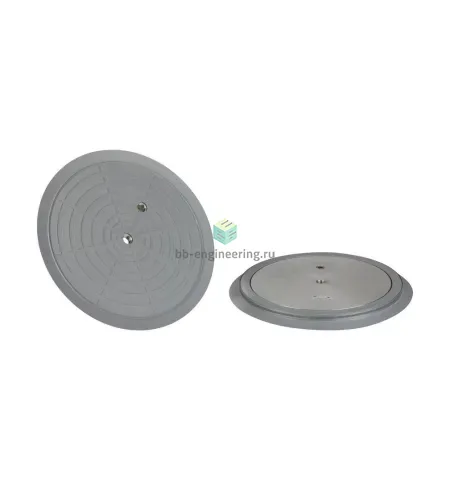

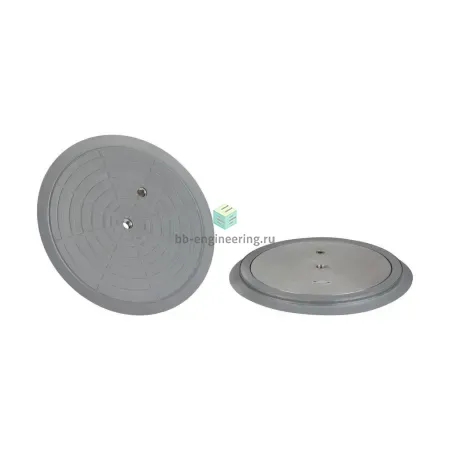

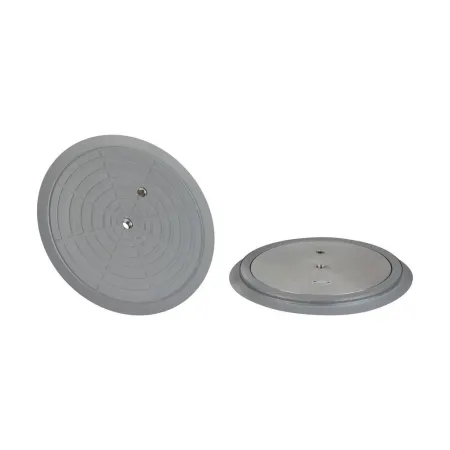

SPU 400 NBR-55 G1/2-IG 10.01.01.01138 SCHMALZ - Присоска вакуумная круглая плоская, 400 мм, резина NBR, G1/2

Name: SPU 400 NBR-55 G1/2-IG 10.01.01.01138 SCHMALZ - Присоска вакуумная круглая плоская, 400 мм, резина NBR, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.01.01138

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 6780Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø400мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SPU 400 NBR-55 G1/2-IG 10.01.01.01138

Вакуумная присоска (круглая), универсальная,для гладких и немного шероховатых поверхностей

Особенности серии

Круглая присоска для перемещения гладких, плоских заготовок
Серия SPU B с утолщенной уплотнительной кромкой: перемещение заготовок со слегка шероховатой поверхностью, таких как деревянные или покрытые ржавчиной металлические листы
Серия SPU AE с вставкой: перемещение тонких металлических листов (прибл. 1,0 - 2,5 мм); предотвращает самоадгезию между листами
Серия SPU TV с сенсорным клапаном: деактивирование неиспользуемых присосок, чтобы предотвратить поступление нежелательного воздуха

Опорные поверхности на нижней стороне предотвращают необратимую деформацию тонкостенных заготовок
Минимальное время цикла благодаря небольшому собственному объему
Большой выбор различных заготовок благодаря широкому диапазону вариантов диаметра
Высокие усилия всасывания при небольших размерах

КОНСТРУКЦИЯ

Присоска SPU, состоящая из уплотнительного кольца (3) и алюминиевой опорной пластины (1)
Уплотнительное кольцо надежно крепится на опорной пластине с принудительной блокировкой
Внутренняя уплотняющая кромка (4) для лучшего уплотнения на слегка шероховатых поверхностях
Боковой вакуумный соединитель (2), обычно закрытый пробкой (приклеивается по месту для дополнительной безопасности)
Серия SPU TV: сенсорный клапан уже установлен
Серия SPU AE: вставка в нижней части уже установлен

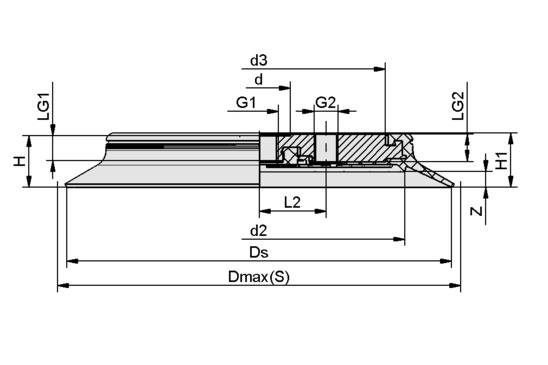

Чертёж

Атрибут	Значение
d2	349 mm
d3	315 mm
Dmax(S)	430 mm
Ds	400 mm
G1	G1/2"-F
G2	G1/2"-F
H	28,50 mm
H1	29 mm
L2	86 mm
LG1	15,50 mm
LG2	17 mm
Z (Ход)	6 mm
