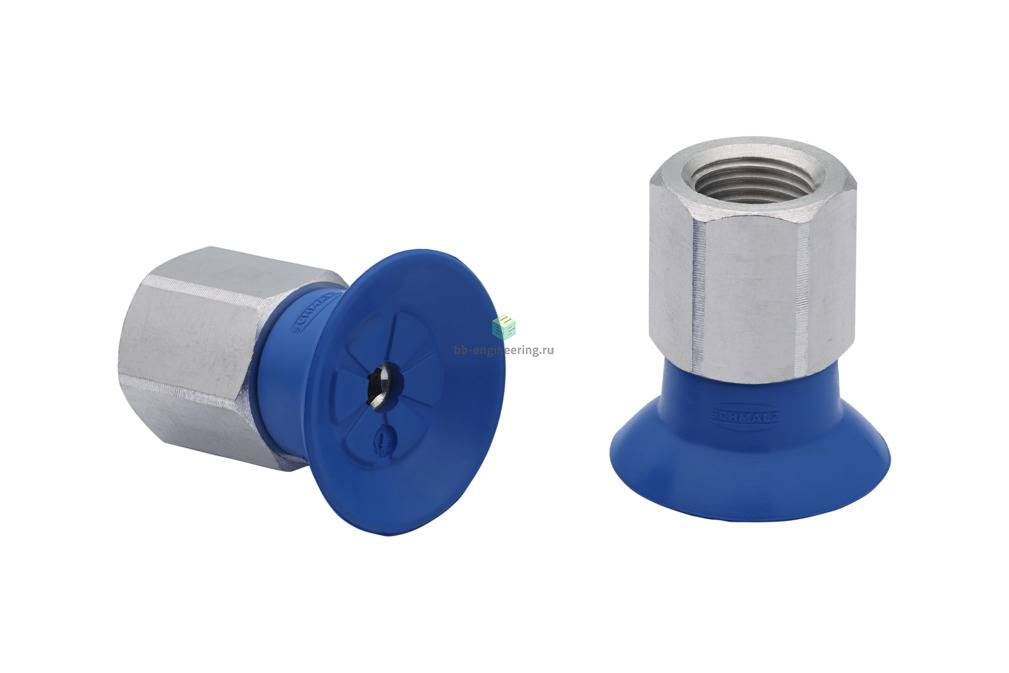

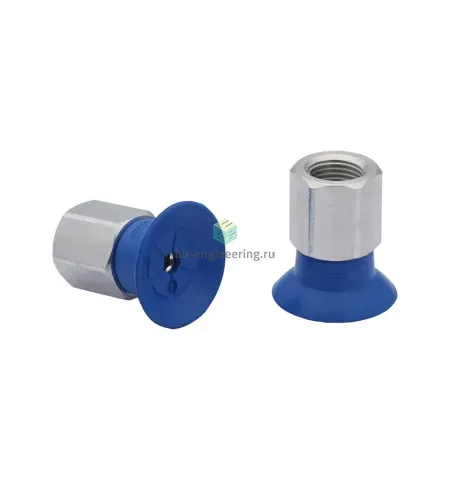

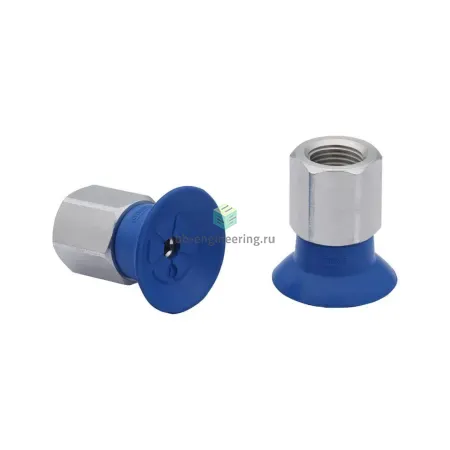

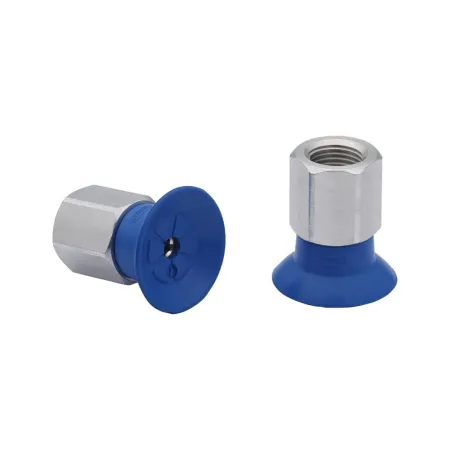

SUF 15 HT1-60 M5-IG 10.01.01.14182 SCHMALZ - Присоска вакуумная круглая плоская, 15 мм, высокотемп., M5

Name: SUF 15 HT1-60 M5-IG 10.01.01.14182 SCHMALZ - Присоска вакуумная круглая плоская, 15 мм, высокотемп., M5
Brand: SCHMALZ
SKU: SMZ-10.01.01.14182

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: высокотемпературный материал (HT1) • Номинальное усилие удержания: 9Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø15мм • Подключение: M5

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SUF 15 HT1-60 M5-IG 10.01.01.14182

Всасывающий захват (круглый) длянадёжное обслуживание гладкие или слегка шероховатые поверхности

Особенности серии

Универсальные присоски для быстрого захвата и укладки плоских заготовок с гладкой или слегка шероховатой поверхностью
Перемещение горячих заготовок, таких как детали из пластика, стекла или листового металла
Использование в процессах перемещения, в которых важно, чтобы оставалось мало следов (HT1) или которые требуют защиты от электростатического разряда (NBR-ESD)

Множество возможностей применения благодаря широчайшему выбору вариантов диаметра и материалов (устойчивых к температуре, токоотводящих и не оставляющих отпечатков)
Эффективная и точная работа с компонентами благодаря отличным характеристикам всасывания с высокой точностью позиционирования
Вакуумный захват с малым собственным объемом и оптимизированной фрикционной структурой для максимального сокращения времени цикла при высоком воспринимаемом поперечном усилии

КОНСТРУКЦИЯ

Износостойкая и компактная присоска SUF (2), состоящая из присоски с фрикционной структурой (3) и соединительного элемента SC (1)
Равномерная общая высота в пределах группы SC
Выпускается в сборе с присоской с соединительным элементом SC с уплотнительным элементом и шестигранным гнездом (O 10–50 мм)

Чертёж

Атрибут	Значение
Dmax(S)	16,80 mm
Ds	15 mm
dn	3,10 mm
G1	M5-F
H	19 mm
LG1	5,50 mm
SW1	8 mm
Z (Ход)	1,50 mm
