SUF 160 NBR-60 G1/2-IG 10.01.01.14522 SCHMALZ - Присоска вакуумная круглая плоская, 160 мм, резина NBR, G1/2

Name: SUF 160 NBR-60 G1/2-IG 10.01.01.14522 SCHMALZ - Присоска вакуумная круглая плоская, 160 мм, резина NBR, G1/2
Brand: SCHMALZ
SKU: SMZ-10.01.01.14522

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 1200Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø160мм • Подключение: G1/2

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SUF 160 NBR-60 G1/2-IG 10.01.01.14522

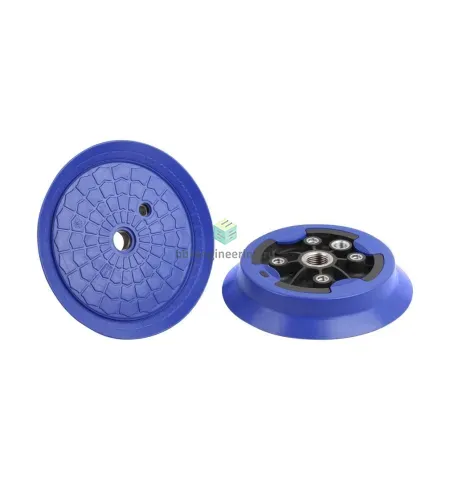

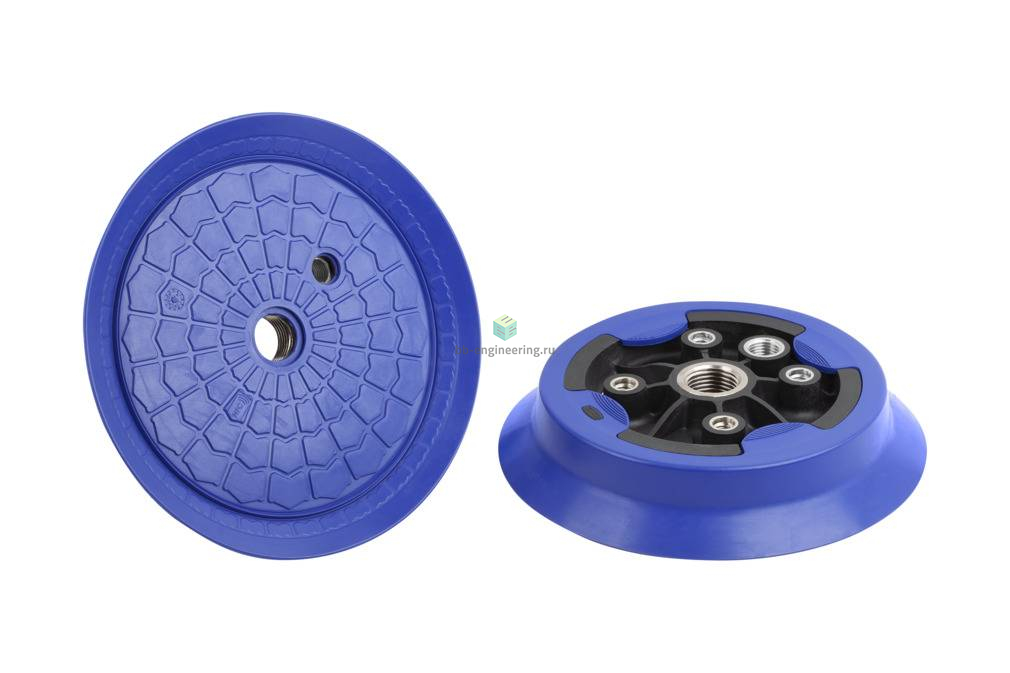

Вакуумная присоска (круглая)

Особенности серии

Круглая всасывающая пластина для перемещения плоских, гладких заготовок, таких как листовой металл, пластик, дерево с покрытием, гранит или бетон
Универсальное применение в процессах вакуумной автоматизации и с ручными вакуумными подъёмными механизмами
Использование в процессах, требующих больших усилий всасывания или ускорения
Использование в грязных условиях окружающей среды, например, в масле
Обработка тонкостенных заготовок, таких как тонколистовой металл

Снижение веса системы захвата на 30% благодаря несущей плите из армированного пластика
Уплотнительное кольцо из масло- и озоностойкого NBR с оптимизированной фрикционной структурой для увеличения силы всасывания и поперечной силы
Инновационное соединение между несущей плитой и уплотнительным кольцом упрощает замену и защищает от скручивания
Считывание информации о продукте через NFC-интерфейс со смартфоном и осуществление замены

КОНСТРУКЦИЯ

Опорная плита из армированного пластика (1)
Встроенный NFC-интерфейс (2)
Сменное уплотнительное кольцо (3) со специальной фрикционной структурой (4) и оптимизированной уплотнительной кромкой

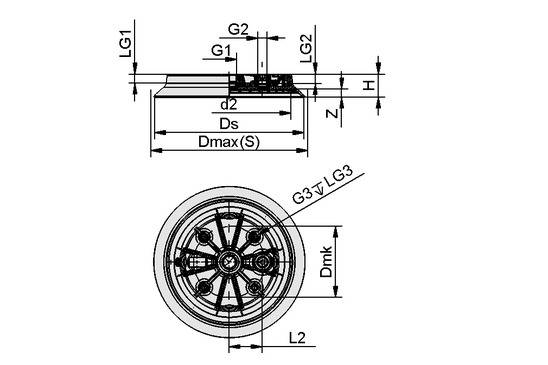

Чертёж

Атрибут	Значение
d2	130 mm
Dmax(S)	170 mm
Dmk	66,50 mm
Ds	160 mm
G1	G1/2"-F
G2	G1/4"-F
G3	M8-F
H	30 mm
L2	32,50 mm
LG1	14 mm
LG2	11,80 mm
LG3	11,10 mm
Z (Ход)	9 mm
