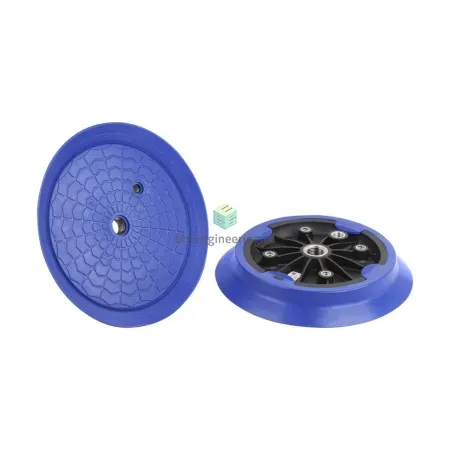

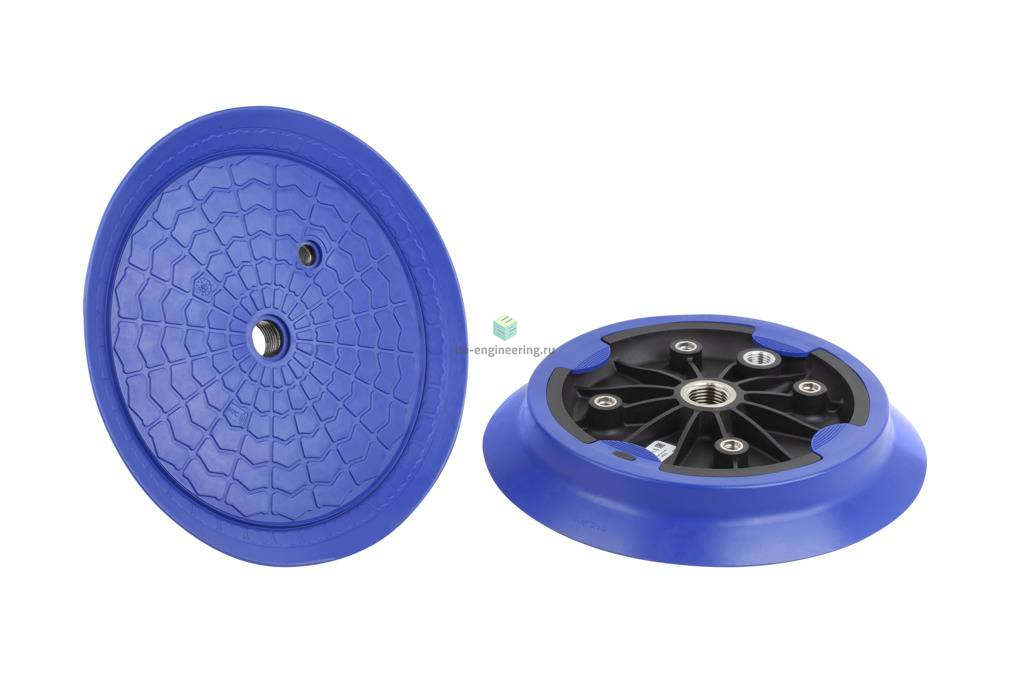

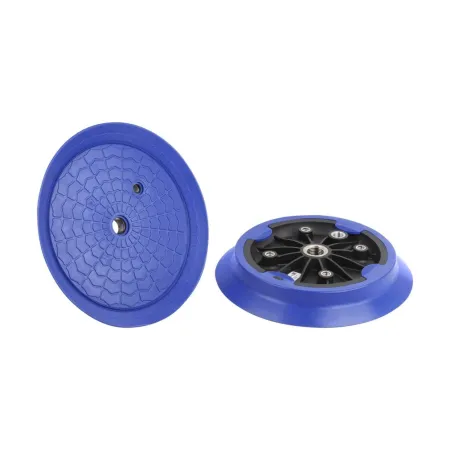

    • SUF 210 NBR-60 G1/2-IG 10.01.01.14523 SCHMALZ - Присоска вакуумная круглая плоская, 210 мм, резина NBR, G1/2

    Написать отзыв
    187887
    Фотография может отличаться от реального товара
    ПроизводительSCHMALZ
    Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 2070Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø210мм • Подключение: G1/2
    Отложить
    Преимущества
    Лучшие цены и сроки
    Профессиональная техподдержка
    Быстрая обработка заявки
    Индивидуальный подход
    Оплата
    Доставка
    • Все о товаре
    • Описание
    • Характеристики
    • Документация
    • Отзывы

    Описание SUF 210 NBR-60 G1/2-IG 10.01.01.14523

    Вакуумная присоска (круглая)

    Особенности серии

    • Круглая всасывающая пластина для перемещения плоских, гладких заготовок, таких как листовой металл, пластик, дерево с покрытием, гранит или бетон
    • Универсальное применение в процессах вакуумной автоматизации и с ручными вакуумными подъёмными механизмами
    • Использование в процессах, требующих больших усилий всасывания или ускорения
    • Использование в грязных условиях окружающей среды, например, в масле
    • Обработка тонкостенных заготовок, таких как тонколистовой металл
    • Снижение веса системы захвата на 30% благодаря несущей плите из армированного пластика
    • Уплотнительное кольцо из масло- и озоностойкого NBR с оптимизированной фрикционной структурой для увеличения силы всасывания и поперечной силы
    • Инновационное соединение между несущей плитой и уплотнительным кольцом упрощает замену и защищает от скручивания
    • Считывание информации о продукте через NFC-интерфейс со смартфоном и осуществление замены

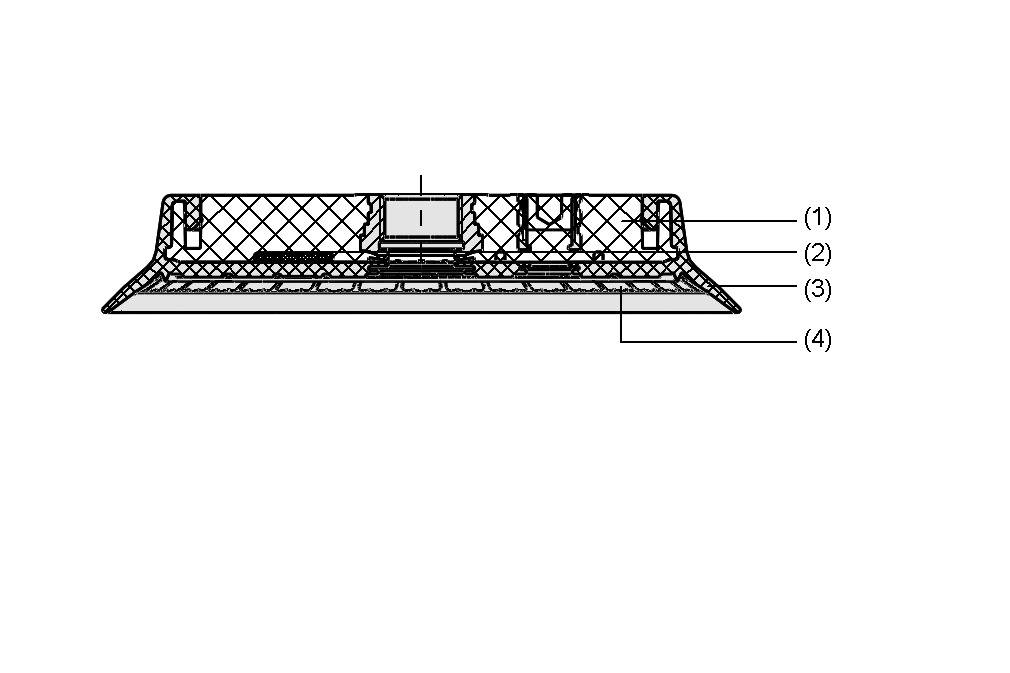

    КОНСТРУКЦИЯ

    Вакуумные плиты SUF
    • Опорная плита из армированного пластика (1)
    • Встроенный NFC-интерфейс (2)
    • Сменное уплотнительное кольцо (3) со специальной фрикционной структурой (4) и оптимизированной уплотнительной кромкой

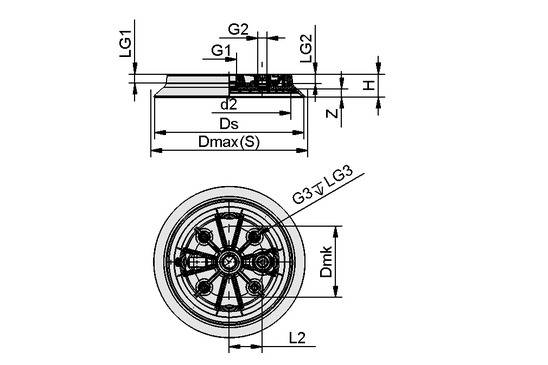

    Чертёж

    SUF 210 NBR-60 G1/2-IG
    Атрибут Значение
    d2 172,90 mm
    Dmax(S) 220 mm
    Dmk 100 mm
    Ds 210 mm
    G1 G1/2"-F
    G2 G1/4"-F
    G3 M8-F
    H 32 mm
    L2 46,50 mm
    LG1 12,20 mm
    LG2 11,80 mm
    LG3 11,10 mm
    Z (Ход) 11 mm

    Характеристики SUF 210 NBR-60 G1/2-IG 10.01.01.14523

    Характеристики вакуумной техники
    Вакуумный захват
    • бутадиен-нитрильный каучук (NBR)
    Номинальное усилие удержания
    • 2070 Н
    Форма кромки вакуумного захвата
    • круглая
    Форма профиля вакуумного захвата
    • плоский
    Размер вакуумного захвата
    • ø210 мм
    Объем присоски
    • 362 см³
    Массо-габаритные и монтажные характеристики
    Подключение
    G1/2
    Масса
    539 г
    Материалы
    Твердость по Шору
    • 60 A
    Идентификационные данные
    Производитель
    SCHMALZ
    Артикул
    10.01.01.14523
    Маркировка
    SUF 210 NBR-60 G1/2-IG
    Ед. изм.
    шт.
    Найти похожие

    Документация SUF 210 NBR-60 G1/2-IG 10.01.01.14523

    ДОКУМЕНТАЦИЯ | SUF 210 NBR-60 G1/2-IG 10.01.01.14523 SCHMALZ - Присоска вакуумная круглая плоская, 210 мм, резина NBR, G1/2

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | SUF 210 NBR-60 G1/2-IG 10.01.01.14523 SCHMALZ - Присоска вакуумная круглая плоская, 210 мм, резина NBR, G1/2
