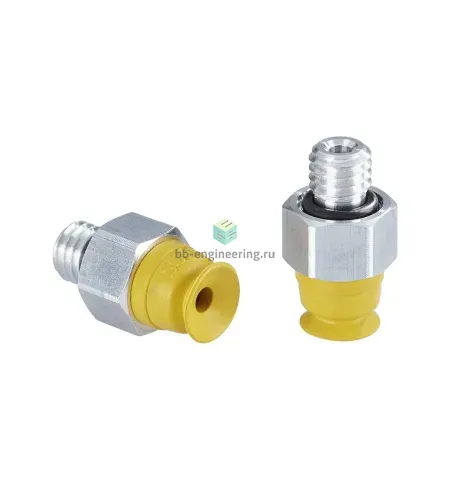

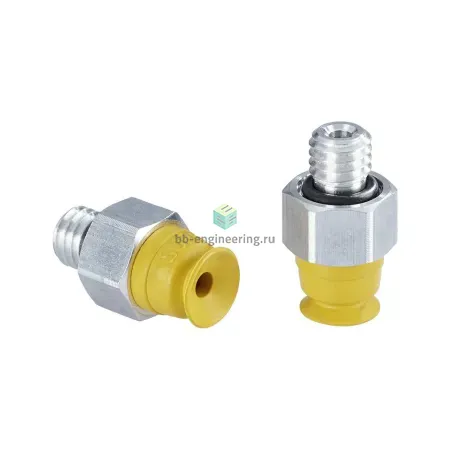

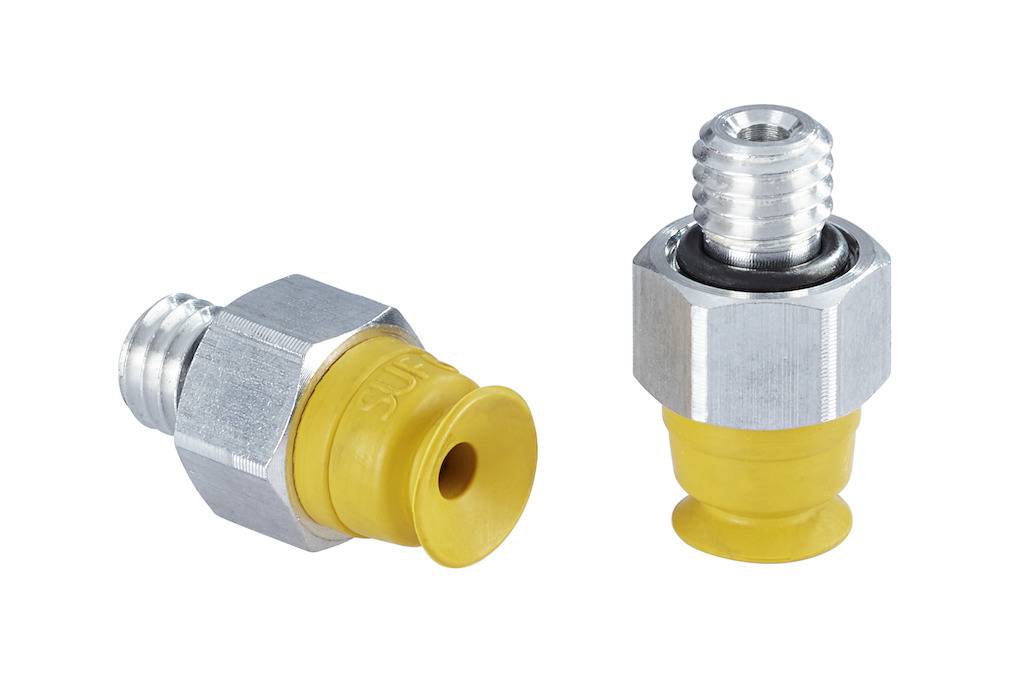

Описание SUF 6 NBR-ESD-55 M5-AG 10.01.01.14237
Всасывающий захват (круглый) длянадёжное обслуживание
гладкие или слегка шероховатые поверхности
Особенности серии
- Универсальные присоски для быстрого захвата и укладки плоских заготовок с гладкой или слегка шероховатой поверхностью
- Перемещение горячих заготовок, таких как детали из пластика, стекла или листового металла
- Использование в процессах перемещения, в которых важно, чтобы оставалось мало следов (HT1) или которые требуют защиты от электростатического разряда (NBR-ESD)
- Множество возможностей применения благодаря широчайшему выбору вариантов диаметра и материалов (устойчивых к температуре, токоотводящих и не оставляющих отпечатков)
- Эффективная и точная работа с компонентами благодаря отличным характеристикам всасывания с высокой точностью позиционирования
- Вакуумный захват с малым собственным объемом и оптимизированной фрикционной структурой для максимального сокращения времени цикла при высоком воспринимаемом поперечном усилии

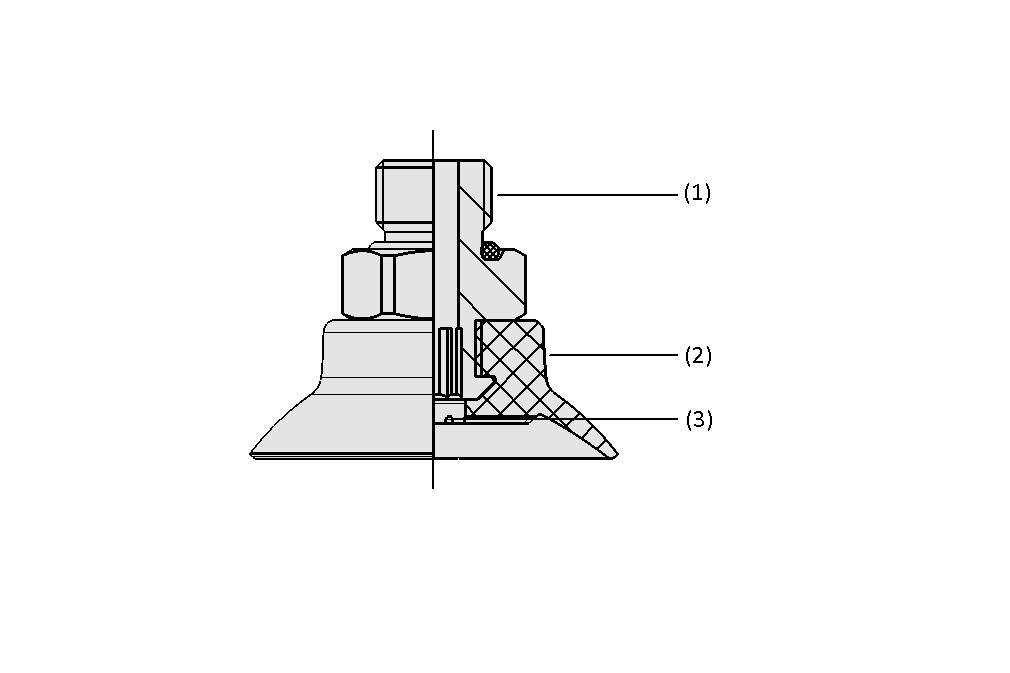

КОНСТРУКЦИЯ
- Износостойкая и компактная присоска SUF (2), состоящая из присоски с фрикционной структурой (3) и соединительного элемента SC (1)
- Равномерная общая высота в пределах группы SC
- Выпускается в сборе с присоской с соединительным элементом SC с уплотнительным элементом и шестигранным гнездом (O 10–50 мм)
Чертёж
 |
|
Характеристики SUF 6 NBR-ESD-55 M5-AG 10.01.01.14237
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR) диссипативный
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 1.4 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- плоский
Размер вакуумного захвата
- ø6 мм
Усилие отрыва при 70% вакуума
1.4
Н
Объем присоски
- 0.02 см³
Материалы
Твердость по Шору
- 55 A
