SUF 60 NBR-55 G1/4-AG 10.01.01.14057 SCHMALZ - Присоска вакуумная круглая плоская, 60 мм, резина NBR, G1/4

Name: SUF 60 NBR-55 G1/4-AG 10.01.01.14057 SCHMALZ - Присоска вакуумная круглая плоская, 60 мм, резина NBR, G1/4
Brand: SCHMALZ
SKU: SMZ-10.01.01.14057

Написать отзыв

КОД:

ПроизводительSCHMALZ

Материал присоски: бутадиен-нитрильный каучук (NBR) • Номинальное усилие удержания: 140Н • Форма кромки вакуумного захвата: круглая • Размер вакуумного захвата: ø60мм • Подключение: G1/4

Цена по запросу

Последнее обновление цен: 14 марта 2026

Доступность: По запросу

Отложить

Преимущества

Бесплатные консультации и техподдержка

Подбор аналогов из наличия

Быстрая обработка заявки

Индивидуальный подход

Лучшие цены и сроки

Оплата

Доставка

Все о товаре
Описание
Характеристики
Документация

Описание SUF 60 NBR-55 G1/4-AG 10.01.01.14057

Всасывающий захват (круглый) длянадёжное обслуживание гладкие или слегка шероховатые поверхности

Особенности серии

Универсальные присоски для быстрого захвата и укладки плоских заготовок с гладкой или слегка шероховатой поверхностью
Перемещение горячих заготовок, таких как детали из пластика, стекла или листового металла
Использование в процессах перемещения, в которых важно, чтобы оставалось мало следов (HT1) или которые требуют защиты от электростатического разряда (NBR-ESD)

Множество возможностей применения благодаря широчайшему выбору вариантов диаметра и материалов (устойчивых к температуре, токоотводящих и не оставляющих отпечатков)
Эффективная и точная работа с компонентами благодаря отличным характеристикам всасывания с высокой точностью позиционирования
Вакуумный захват с малым собственным объемом и оптимизированной фрикционной структурой для максимального сокращения времени цикла при высоком воспринимаемом поперечном усилии

КОНСТРУКЦИЯ

Износостойкая и компактная присоска SUF (2), состоящая из присоски с фрикционной структурой (3) и соединительного элемента SC (1)
Равномерная общая высота в пределах группы SC
Выпускается в сборе с присоской с соединительным элементом SC с уплотнительным элементом и шестигранным гнездом (O 10–50 мм)

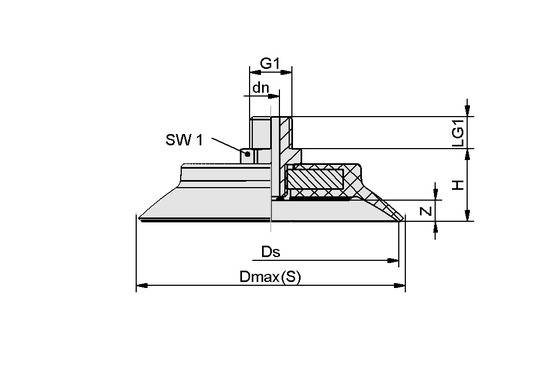

Чертёж

Атрибут	Значение
Dmax(S)	66,40 mm
Ds	60 mm
dn	5,10 mm
G1	G1/4"-M
H	22 mm
LG1	10 mm
SW1	17 mm
Z (Ход)	5,50 mm
