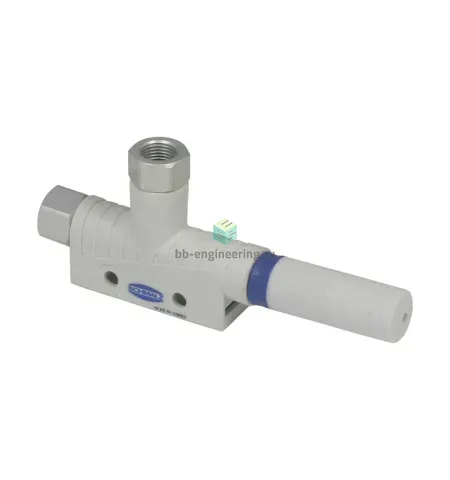

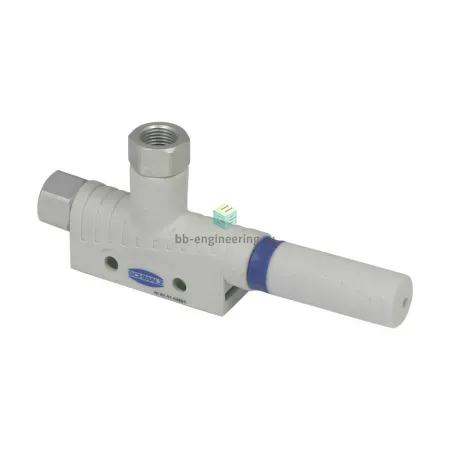

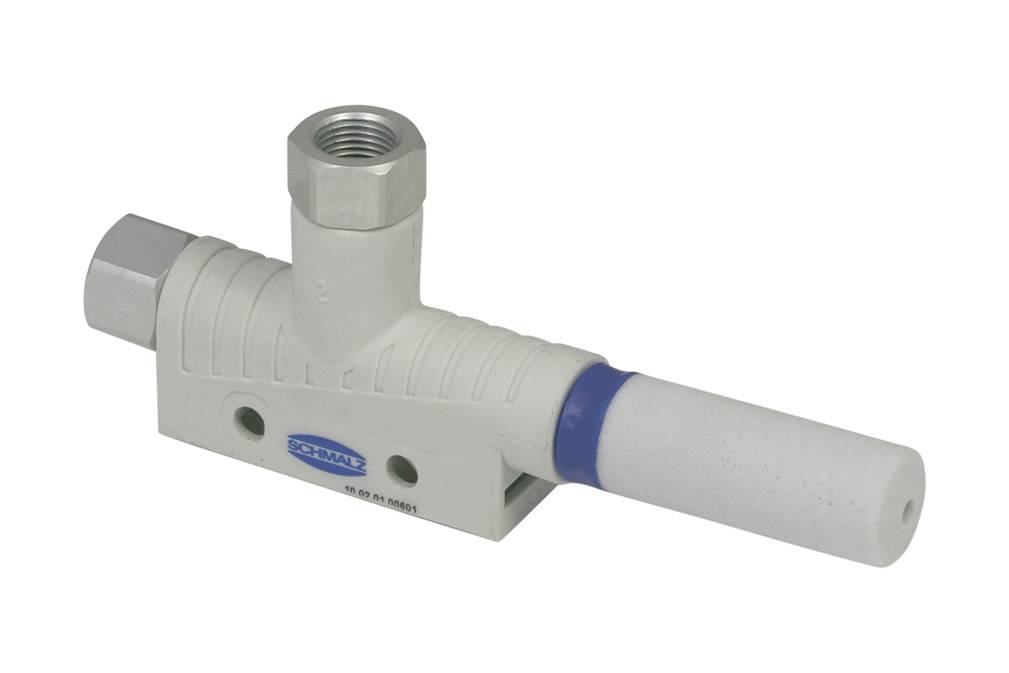

Описание SBP 10 G02 SDA 10.02.01.00601
Базовый эжектор с легковеснымпластмассовым кожухом
Особенности серии
- Базовый эжектор в пластмассовом корпусе для использования в системах подачи
- Перемещение электронных компонентов
- Использование в системах сепарации для механической обработки пластмассы и листового металла
- Построение эжекторных блоков для децентрализованного индивидуального управления присосками
- Компактный, легкий полимерный корпус оптимизирован для децентрализованной подачи вакуума в процессах с высокой динамикой
- Точная градация мощности (шесть ступеней) для минимального расхода воздуха
- Компактность и удобство монтажа, так как соединения могут быть на выбор с резьбой или вставными
- Открытый, удобный в техобслуживании глушитель
КОНСТРУКЦИЯ
- Цельный корпус (2) из легкого ударопрочного пластика
- Подсоединение сжатого воздуха (5) и вакуума (1) посредством быстродействующей вставной муфты (S01-S03) или резьбовых отверстий (G01-G03)
- Открытый глушитель (3)
- Вакуум-генератор с одним соплом, доступный в шести номиналах мощности, от 0,5 до 2,5 мм
- Может крепиться горизонтально посредством монтажных отверстий (4) или вертикально с основанием на монтажной пластине
- Опциональное крепление с помощью монтажной пластины и монтажного комплекта на DIN-рейках
Чертёж
 | | Атрибут | Значение | | B | 15 mm | | d | 4,20 mm | | D | 14 mm | | G1 | G1/8"-F | | G2 | G1/8"-F | | H | 34 mm | | H1 | 42 mm | | H2 | 5,20 mm | | H3 | 14 mm | | L | 51,50 mm | | L1 | 102 mm | | L2 | 22 mm | | L3 | 10 mm | | L4 | 12,50 mm | | LG1 | 8 mm | | LG2 | 8 mm | | SW1 | 14 mm | | SW2 | 14 mm | | X1 | 20 mm | |
