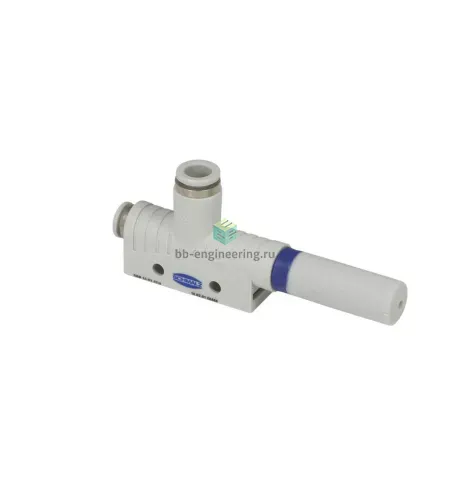

Описание SBP 15 S02 SDA 10.02.01.00566
Базовый эжектор с легковеснымпластмассовым кожухом
Особенности серии
- Базовый эжектор в пластмассовом корпусе для использования в системах подачи
- Перемещение электронных компонентов
- Использование в системах сепарации для механической обработки пластмассы и листового металла
- Построение эжекторных блоков для децентрализованного индивидуального управления присосками
- Компактный, легкий полимерный корпус оптимизирован для децентрализованной подачи вакуума в процессах с высокой динамикой
- Точная градация мощности (шесть ступеней) для минимального расхода воздуха
- Компактность и удобство монтажа, так как соединения могут быть на выбор с резьбой или вставными
- Открытый, удобный в техобслуживании глушитель
КОНСТРУКЦИЯ
- Цельный корпус (2) из легкого ударопрочного пластика
- Подсоединение сжатого воздуха (5) и вакуума (1) посредством быстродействующей вставной муфты (S01-S03) или резьбовых отверстий (G01-G03)
- Открытый глушитель (3)
- Вакуум-генератор с одним соплом, доступный в шести номиналах мощности, от 0,5 до 2,5 мм
- Может крепиться горизонтально посредством монтажных отверстий (4) или вертикально с основанием на монтажной пластине
- Опциональное крепление с помощью монтажной пластины и монтажного комплекта на DIN-рейках
Чертёж
 |
|
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара SBP 15 S02 SDA 10.02.01.00566 SCHMALZ - Вакуумный эжектор, сопло 1.5 мм, 8-6 мм на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики SBP 15 S02 SDA 10.02.01.00566
Характеристики вакуумной техники
Макс. скорость всасывания относительно атмосферного давления
- 71 л/мин
Макс. вакуум
- -0.85 бар
Диаметр сопла Лаваля
1.5
мм
Потребление воздуха, всасывание
- 105 л/мин
Общие характеристики
Уровень шума при номинальном рабочем давлении
- 65 dB(A)
Подключение
8-6 мм
Вход (канал 1/P)
- 6 мм (трубка)
Выход (каналы 2/A, 4/B)
- 8 мм (трубка)
Масса
22
г
Условия эксплуатации
Рабочее давление
- 3 ÷ 6 бар
Рабочая температура
- 0 ÷ 60 °C
