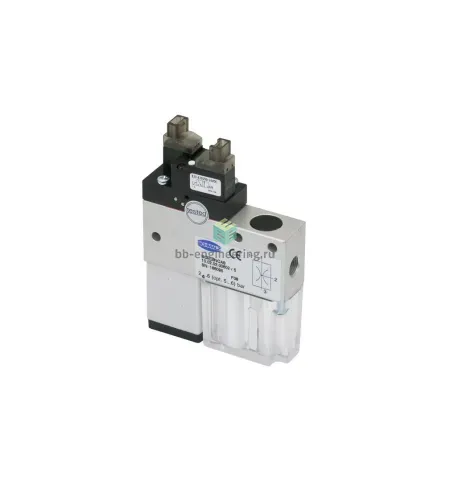

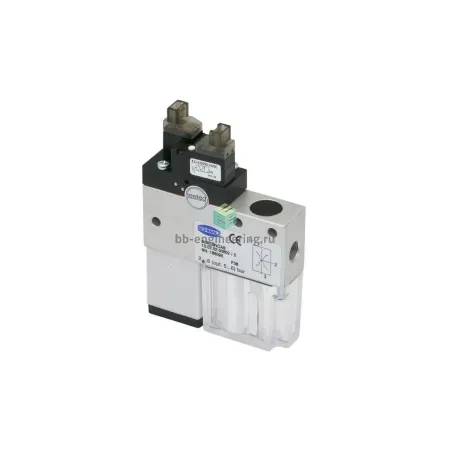

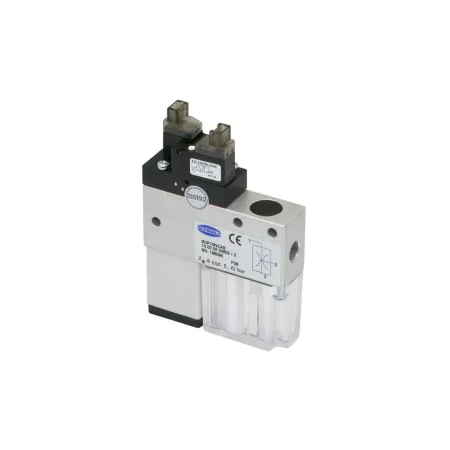

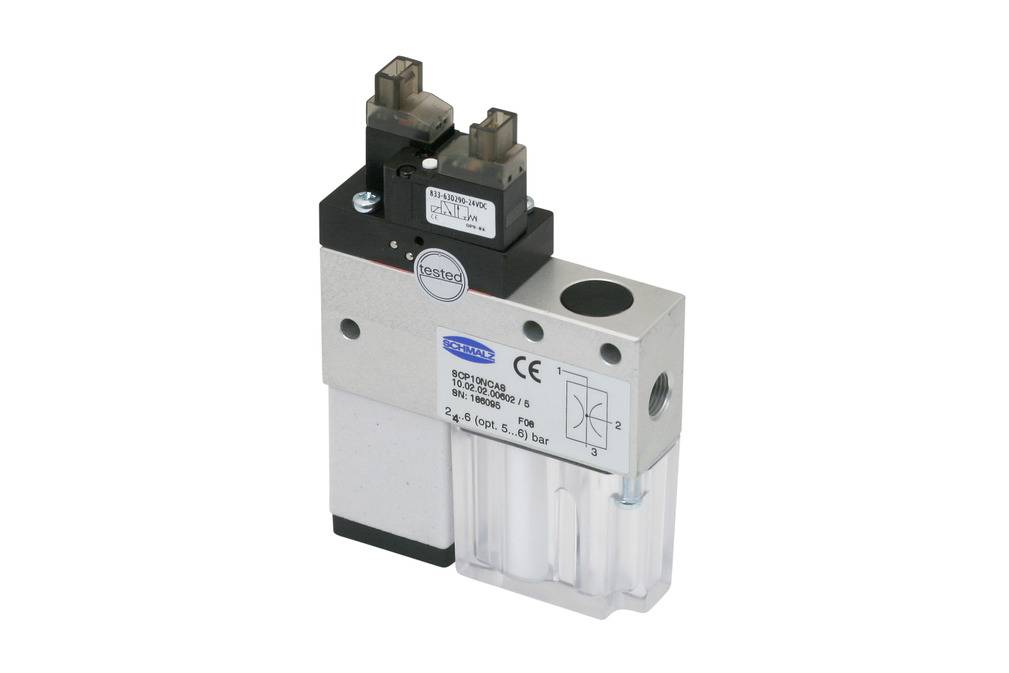

Описание SCP 10 NC AS 10.02.02.00602
Компактный эжектор с интегрированным функционалом
Особенности серии
- Компактный эжектор для перемещения герметичных и слегка пористых заготовок в области электроники, электротехники, упаковочной промышленности, робототехнике и автомобильной промышленности
- Оптимизированный расход воздуха благодаря мелкому шагу регулирования производительности всасывания (размер форсунок от 1,0 до 3,0 мм)
- Многосторонняя модульная система для самых разных требований
- Автоматика экономии воздуха (опция) минимизирует расходы на энергию при длительной эксплуатации
- Цифровой контроль вакуума (опция) с помощью светодиодного дисплея и удобной для пользователей пленочной клавиатуры
КОНСТРУКЦИЯ
- Главный корпус из анодированного алюминия (5)
- Клапан всасывания, опционально, как нормально открытый (NO) или нормально закрытый (NC) клапан (7)
- Клапан спуска воздуха NC (8), фильтр (3), глушитель (8) и невозвратный клапан - все встроены
- Опционально: электронное реле вакуума (1), встроенная функция экономии воздуха, монтажная плита для модульной установки
- Компактные эжекторы с функцией сбережения воздуха, вкл. кабель
- Вход вакуума (2) и вход сжатого воздуха (6)
Чертёж
 | | Атрибут | Значение | | B | 20,20 mm | | d | 4,50 mm | | G1 | G1/8"-F | | G2 | G1/8"-F | | H | 42,20 mm | | H1 | 101,50 mm | | H2 | 36,50 mm | | H3 | 15 mm | | L | 71,50 mm | | L2 | 7 mm | | X1 | 41,50 mm | | X2 | 58,50 mm | | Y1 | 12 mm | |
